OmniScan X3相控阵超声(PAUT)探伤仪

发布时间:2019-12-12 20:50:11 作者:深圳市君达时代仪器有限公司 阅读: 4140 次
OmniScan X3相控阵超声(PAUT)探伤仪 OmniScan X3相控阵超声(PAUT)探伤仪 的标准配置包含被称为全矩阵捕获/全聚焦方式(FMC/TFM)的高级数据采集和处理功能。这项技术可以优化探头的信号

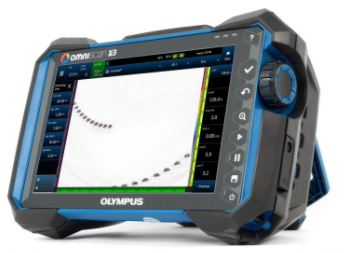

OmniScan X3相控阵超声(PAUT)探伤仪

OmniScan X3相控阵超声(PAUT)探伤仪的标准配置包含被称为全矩阵捕获/全聚焦方式(FMC/TFM)的高级数据采集和处理功能。这项技术可以优化探头的信号,有助于在某些应用中提高图像的质量,提供更可靠的结果。

我们不仅仅将全矩阵捕获/全聚焦方式(FMC/TFM)添加到了OmniScan探伤仪中,我们还使其发挥出更高的性能。在这则博客中,我们将要对加强了全矩阵捕获/全聚焦方式(FMC/TFM)性能的3个首要功能进行讨论。不过,首先我们要说明一下全矩阵捕获/全聚焦方式(FMC/TFM)的基本知识。
OmniScan X3相控阵超声(PAUT)探伤仪
什么是全矩阵捕获(FMC)?
全矩阵捕获(FMC)是一种可以获得一系列探头的每种可能的传输和接收组合信息的数据采集策略,换言之,全矩阵捕获(FMC)功能可以获得由相控阵探头的所有晶片提供的完整的声学信息。每个晶片被单独触发,同时阵列中所有其他晶片会接收或“侦听”到返回的信号。这样就会生成一个初级A扫描矩阵,其中被关注区域中的每个像素都是一个焦点。与相控阵采集不同的是,全矩阵捕获不会通过使用编制的聚焦法则来实现时间延迟或声束偏转。

什么是全聚焦方式(TFM)?
全聚焦方式(TFM)是一种使通过全矩阵捕获(FMC)方式获得的数据变得可以解读的处理过程。全聚焦方式算法使用特定的变量将信息丰富的A扫描数据分类为不同的声波组。这些声波组(或传播模式)代表超声波传播的路径:从发射器到一个图像像素,再返回到接收器(包含多次反射),每段直线声程由其声波类型定义:横波(T)或纵波(L)。

当探头沿着工件进行扫查时,全矩阵捕获(FMC)数据被记录在OmniScan X3探伤仪中,并被编码,与此同时,全聚焦方式(TFM)功能会对全矩阵捕获(FMC)数据进行处理,并将每个声波组的结果实时显示在屏幕上(一次最多显示四个声波组)。同一组全矩阵捕获(FMC)数据可以被多次重复处理,以生成不同的重建参数。

即使未经培训的人员,也可以更容易地辨别缺陷的方向
在某些条件下,全聚焦方式(TFM)视图可以呈现出缺陷处于工件中真实几何位置的高度聚焦的图像。而缺陷几何位置的真实程度取决于多个因素,其中包括探头和楔块、扫查方式和所使用的传播模式(或声波组)。如果您需要向不太熟悉这项技术的同事报告有关检测的情况,借助这种视图帮助他们分辨缺陷几何方向的工作就会变得更加容易。
