当前位置: 主页 > > WWQ-I扁线弯曲试验仪

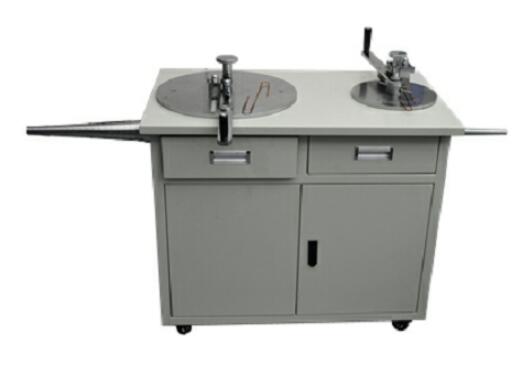

WWQ-I扁线弯曲试验仪

发布时间:2022-09-20 20:52:20 作者:深圳市君达时代仪器有限公司 阅读: 2786 次
WWQ-I扁线圆棒弯曲试验仪是根据IEC60851-3:2009和GB/4074.3-2008标准要求而设计。是通过不同直径的弯曲试棒,对宽边≤16mm的各种漆包扁线、纸包扁线、玻璃丝包扁线、薄膜绕包扁线等电磁线及相应的铜、铝扁线,进行各种倍径的宽边和窄边弯曲,用以检测试样的柔韧性和附着性的一种试验仪器。

WWQ-I扁线弯曲试验仪

WWQ-I扁线圆棒弯曲试验仪是根据IEC60851-3:2009和GB/4074.3-2008标准要求而设计。是通过不同直径的弯曲试棒,对宽边≤16mm的各种漆包扁线、纸包扁线、玻璃丝包扁线、薄膜绕包扁线等电磁线及相应的铜、铝扁线,进行各种倍径的宽边和窄边弯曲,用以检测试样的柔韧性和附着性的一种试验仪器。

WWQ-I扁线弯曲试验仪技术指标
1.弯曲主机:L880×W520×H900mm
包括1#机(主要用于宽边弯曲)、2#机(用于窄边弯曲)
1.1. 法兰盘直径: 1#机 φ260mm; 2#机 φ420mm
1.2.弯曲转动臂长度: 1#机 360mm; 2#机 450mm
1.3.转动臂转动角度:>180º Rotating angle: >180º

2.弯曲试棒Bending test rod:
2.1.试棒数量及直径范围
塔棒 2根 φ13~φ60mm
圆棒(标准倍径) 121种 φ4.0~φ80mm
(说明:对于需要其他规格非标准倍径的圆棒,可按客户提供具体要求定制。按标准配置的弯曲圆棒规格,请参照圆棒~编号对照表。)
3.试样取样长度计算
3.1试样的最小取样长度按下式计算
L=150mm+π·Dmm,
D—圆棒直径
3.2根据以上计算公式截取规定长度的试样,以适当的方式进行校直,亦可在拉力机上进行。但试样的伸长不可大于1%,且不得损坏试样绝缘。
