CPE310-S嵌入式多功能变送器
CPE310-S嵌入式多功能变送器 差压/风速/湿度/温度/二氧化碳/一氧化碳
CPE310-S嵌入式多功能变送器产品特色
• 适用洁净室或设备中变送器主机嵌入式安装
• 测量差压 , 温湿度 , 风速 , 温度 , 二氧化碳 , 一氧化碳
• 差压量程 : 0 ~ ±10 Pa / ±100 Pa 或 0 ~ ±100 Pa / 0 ~ ±1000 Pa
• 可连接一组智能型探头 ( 温湿度 , 热线风速 , 叶轮风速 ,温度 , 二氧化碳 , 一氧化碳 )
• 在线校准变送器 , 无需断电或拆卸变送器
• 交替显示最多 3 组测量参数 , 电源 24 Vac/Vdc
• 模拟输出信号 : 三通道 0 ~ 5 / 10 V, 0 / 4 ~ 20 mA ( 4 线式 )
• 总线 ( Modbus RS-485 ) 通讯功能
• 三组蜂鸣器和模拟输出信号自行诊断功能
• 不锈钢面板无死角不积尘 , 符合洁净室要求
• 不锈钢面板和外壳 , IP65 防护等级

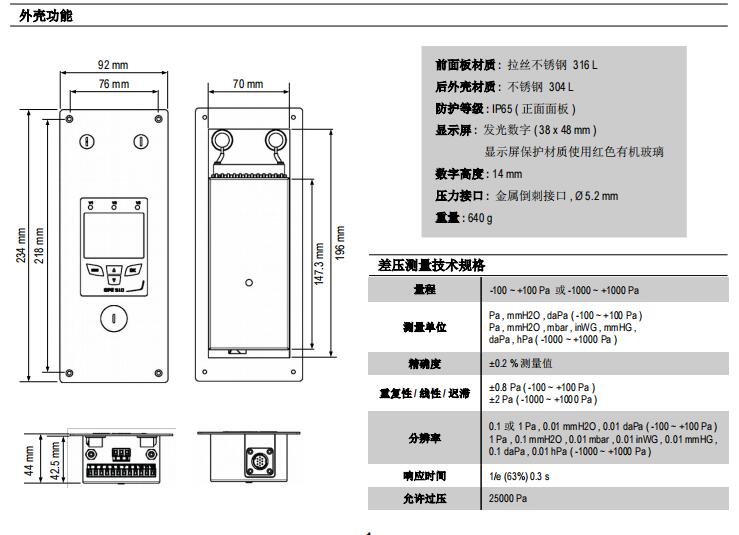

CPE310-S嵌入式多功能变送器外壳功能
| 前面板材质 | 拉丝不锈钢 316 L |
| 后外壳材质 | 不锈钢 304 L |
| 防护等级 | IP65 ( 正面面板 ) |
| 显示屏 | 发光数字 ( 38 x 48 mm )显示屏保护材质使用红色有机玻璃 |
| 数字高度 | 14 mm |
| 压力接口 | 金属倒刺接口 , Ø 5.2 mm |
| 重量 | 640 g |

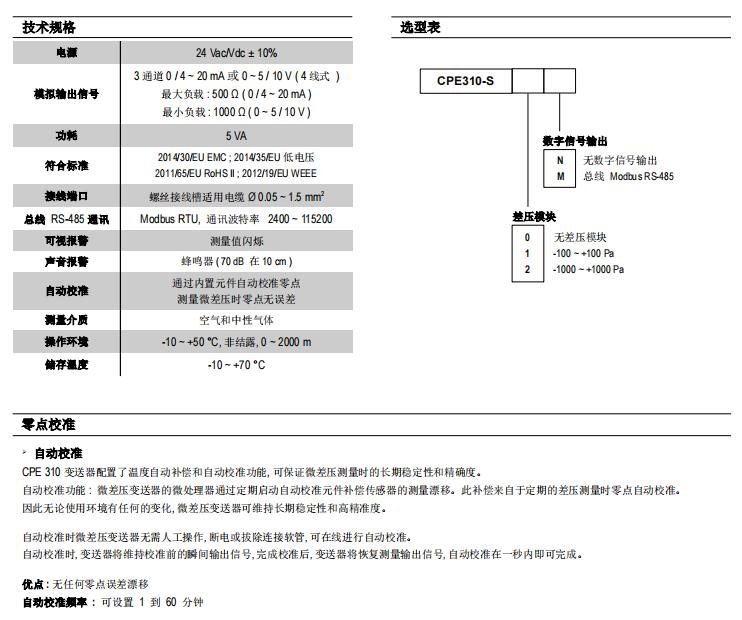

CPE310-S嵌入式多功能变送器技术规格
| 电源 | 24 Vac/Vdc ± 10% |
| 模拟输出信号 |
3 通道 0 / 4 ~ 20 mA 或 0 ~ 5 / 10 V ( 4 线式 ) 最大负载 : 500 Ω ( 0 / 4 ~ 20 mA ) 最小负载 : 1000 Ω ( 0 ~ 5 / 10 V ) |
| 功耗 | 5 VA |
| 符合标准 |
2014/30/EU EMC ; 2014/35/EU 低电压 2011/65/EU RoHS II ; 2012/19/EU WEEE |
| 接线端口 | 螺丝接线槽适用电缆 Ø 0.05 ~ 1.5 mm2 |
| 总线 RS-485 通讯 | Modbus RTU, 通讯波特率 2400 ~ 115200 |
| 可视报警 | 测量值闪烁 |
| 声音报警 | 蜂鸣器 ( 70 dB 在 10 cm ) |
| 自动校准 | 测量微差压时零点无误差，通过内置元件自动校准零点 |
| 测量介质 | 空气和中性气体 |
| 操作环境 | -10 ~ +50 °C, 非结露, 0 ~ 2000 m |
| 储存温度 | -10 ~ +70 °C |
自动校准
CPE 310 变送器配置了温度自动补偿和自动校准功能, 可保证微差压测量时的长期稳定性和精确度。
自动校准功能 : 微差压变送器的微处理器通过定期启动自动校准元件补偿传感器的测量漂移。此补偿来自于定期的差压测量时零点自动校准。
因此无论使用环境有任何的变化, 微差压变送器可维持长期稳定性和高精准度。
自动校准时微差压变送器无需人工操作, 断电或拔除连接软管, 可在线进行自动校准。
自动校准时, 变送器将维持校准前的瞬间输出信号, 完成校准后, 变送器将恢复测量输出信号, 自动校准在一秒内即可完成。
优点 : 无任何零点误差漂移
自动校准频率 : 可设置 1 到 60 分钟
