静电电阻测试如何选择合适的电极

发布时间:2023-06-24 23:14:46 作者:深圳市君达时代仪器有限公司 阅读: 3259 次
静电电阻测试如何选择合适的电极对于中/大型物体或材料例如地板、台面、机台等,特别是铺装类材料采用重锤电极进行测试(模拟人体或设备置于该类材料上的电阻);对于小型物品或材料采用笔形电极测试(模拟静电敏感器件置于该类材料上的电阻)。

静电电阻测试如何选择合适的电极

在静电控制区(EPA〉内需要对所用的物品或材料(以下统称为材料)测试电阻,以确定是否具有消散静电的功能,通常在EPA区域内的材料静电电阻要

求在1MQ(10%)~100GQ(101')之间。静电电阻是静电控制领域的专属概念,是用各种电极模拟静电敏感器件放置在防静电材料上所形成的通道电阻,静电电阻是结合了测试电极所形成的电阻,所以静电电阻不是一个固定值,不同电极和材料接触压力不同,接触面积不同,所得到的测试结果也不同。之所以要用不同重量和尺寸的电极来进行测试,就是为了模拟需要静电保护的物品或器件放置在材料上的实际效果。

对于中/大型物体或材料例如地板、台面、机台等,特别是铺装类材料采用重锤电极进行测试(模拟人体或设备置于该类材料上的电阻);对于小型物品或材料采用笔形电极测试(模拟静电敏感器件置于该类材料上的电阻)。

主要测试项目

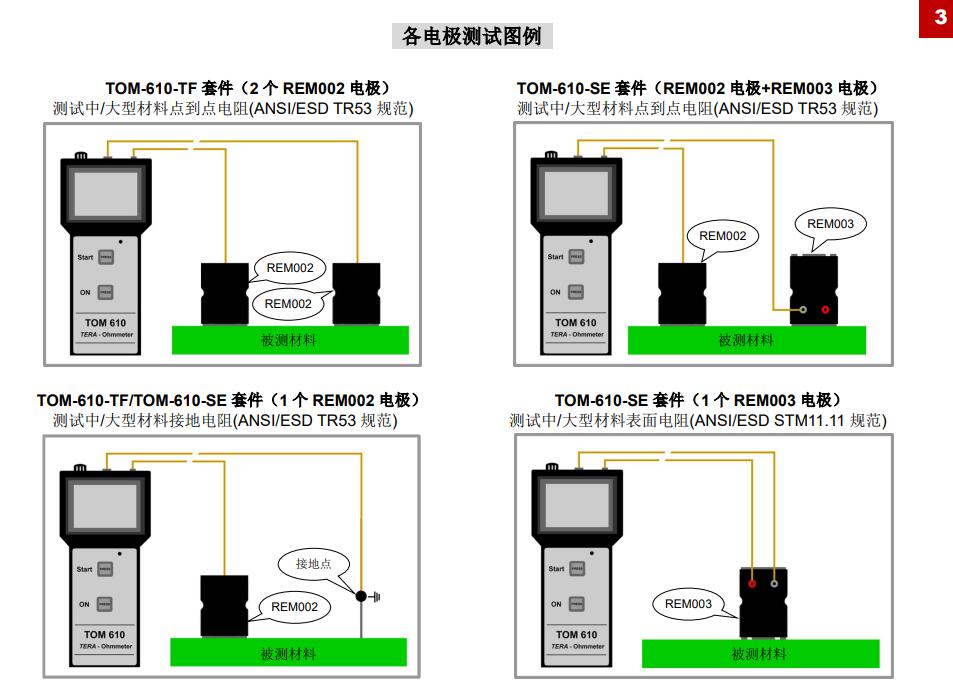

点到点电阻:测试中/大面积的防静电材料任意两点之间的电阻,以此验证位于该材料上任意位置的物品均保持等电位。中/大型材料特别是铺装类的地板/台面采用2个点到点重锤电极进行测试:对于小件材料采用2支单点笔形电极测试点到点电阻。

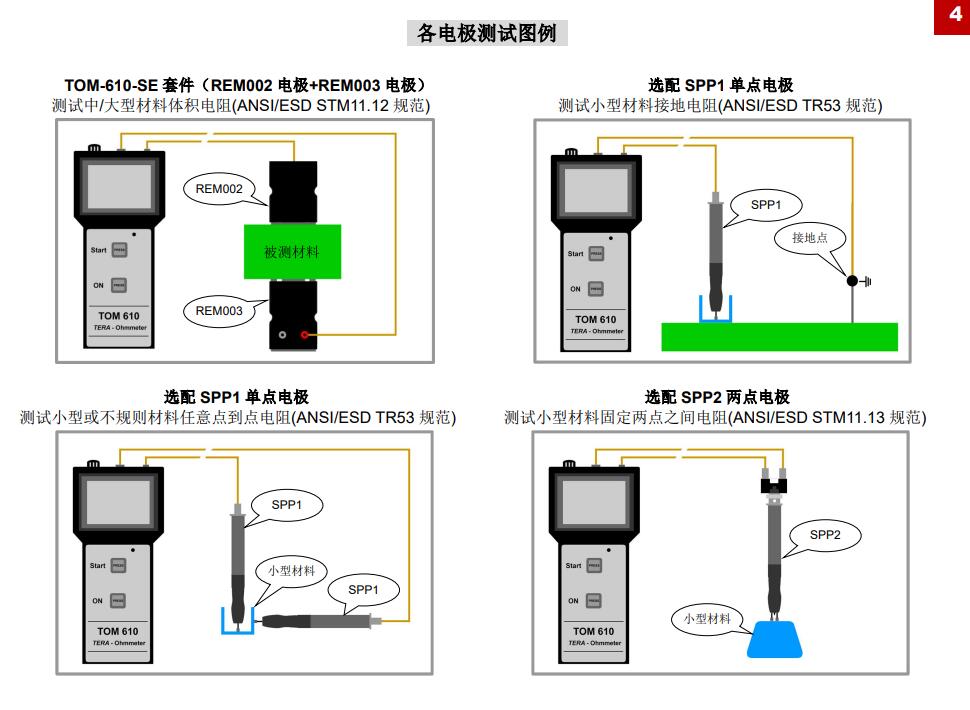

两点电阻:两点电阻本质就是点到点电阻,对于小型材料可以用2支单点笔形电极测试,为了更方便高效,也可用1支两点笔形电极测试(注:两点笔形电极的两点距离是固定的,通常用于测试较小材料)。

接地电阻:防静电材料只有接地才能把静电荷导走,因此对接地的材料需要验证从材料到接地点之间的通道是否合格。大中型材料采用1个点到点重锤电极测试从材料任意位置到接地点的电阻;小型材料采用1支单点笔形电极测试材料任意一点到接地点的电阻。

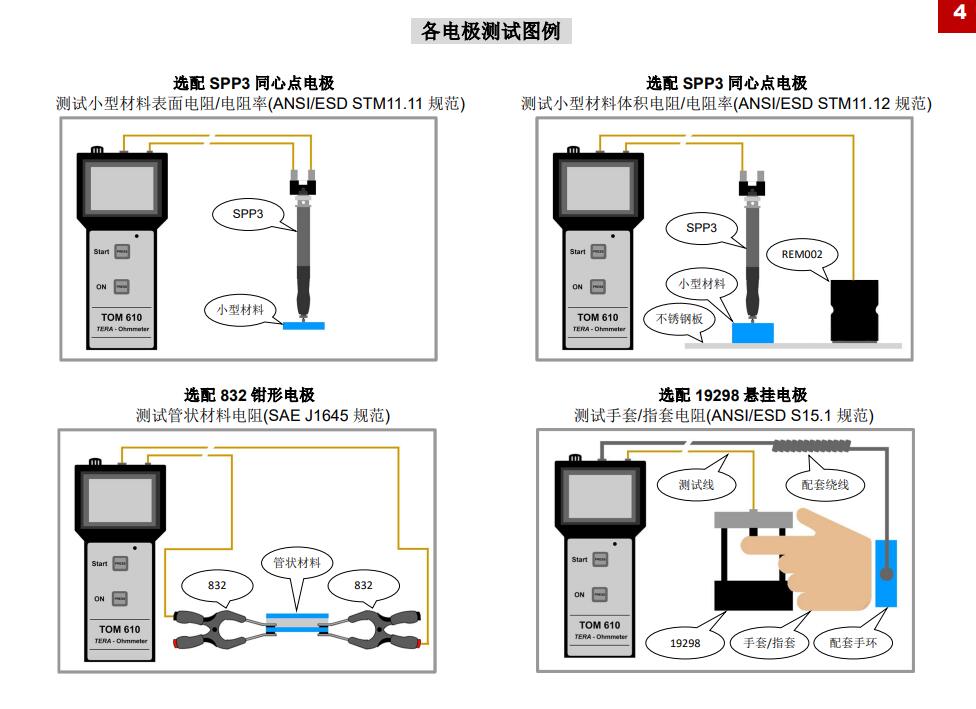

表面电阻/体积电阻:对于常见的防静电物品和材料都要测试表面电阻和体积电阻,以验证材料自身具备静电消散能力,从而可以作为静电防护使用。对于面积远大于厚度的片状材料只需测试表面电阻即可,对于有一定厚度的材料需要测试体积电阻。由于体积电阻测试较为不便,通常现场以测试点到点电阻和接地电阻代替。表面电阻和体积电阻都是测试材料固定面积/体积的电阻,因此可以根据电极尺寸换算为电阻率,这样就可以方便地比较不同材料或不同批次的性能。中/大型材料采用重锤电极测试,小型材料采用笔形电极测试。
