美国DESOO 19784指针式重锤 静电电阻测试仪

美国DESOO 19784指针式重锤 静电电阻测试仪

测试点到点电阻，接地电阻，体积电阻，符合IEC61340-2-3，EOS/ESD 4.1/6.1规范
测试电压：10V/100V自动或固定10V
测试时间：即时
测试量程：10E3～10E13Ω
读数显示：指针式
LED灯指示材料属性：静电导体，静电消散体，静电绝缘体
测试精度：±1/2十进位
标配1对5磅重锤电极（货号50003）
选配同心圆重锤电极测试表面电阻/表面电阻率
选配两点电极测试小件物品静电电阻
选配钳形电极测试管材或不规则物品静电电阻

DESOO 19784 静电电阻测试仪测试操作

DESOO 19784 静电电阻测试仪测试操作
把电池装入测试表,放置在水平桌面,指针如果没有在左边“3”的刻度,用螺丝刀旋转“调零孔”使指针正对“3”的刻度。连接测试表和电极。 按住红色 TEST测试键,指针指示测试结果,读数单位Q.

黄色LOW BATTERY 电量灯亮表示电池低于5.5V, 需要更换电池以保证测试精度
切换键处于高位(AUTO),自动选择10V或100V测试电压
   阻值小于10⁶ 欧,采用10V测试电压
   阻值大于等于10⁶ 欧,采用100V测试电压
切换键处于低位(10V),只采用 10V测试电压
仪器中间有3个彩色 LED灯,分别指示静电导体、 静电消散体、 静电绝缘体
   测试结果《10⁴ 欧,黄色LED灯亮,表示被测物体为静电导体
   测试结果在10⁴ - 10¹¹Ω欧之间,绿色LED灯亮,表示被测物体为静电消散体
   测试结果》10¹¹Ω欧,红色LED灯亮,表示被测物体为静电绝缘体

DESOO 19784 静电电阻测试仪配件

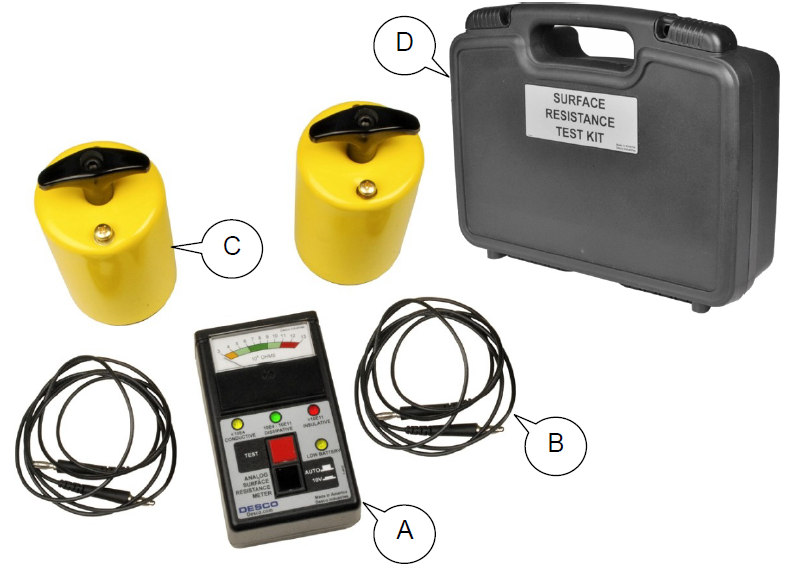

19784：重锤电阻测试套件，包含以下物品
部件货号：19786，测试表，1个
部件货号：50003，重锤电极，2个
部件货号：19785，测试连接线，2条
部件货号：N/A，手提箱，以上所有物品装在手提箱内

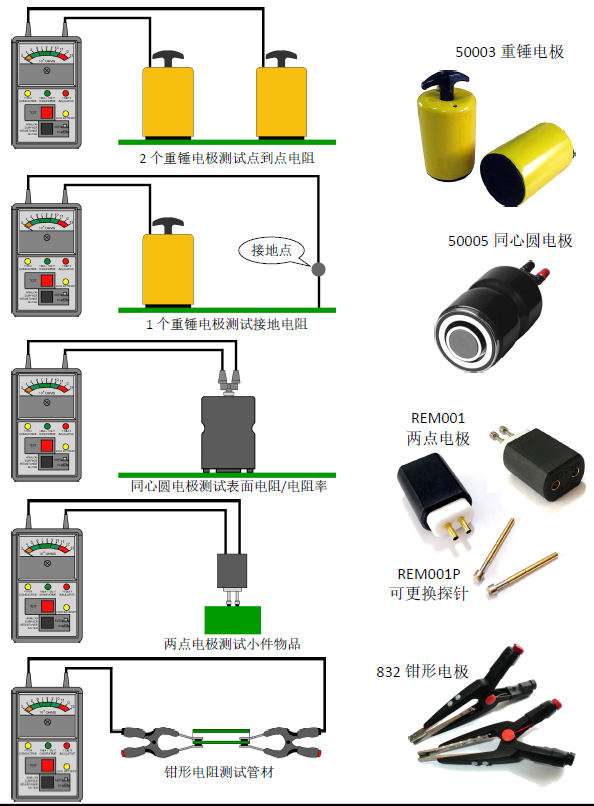

选配
50005：同心圆重锤电极（含BNC转接头）
REM001：迷你型两点电极
ZPE-050：长柄型两点电极
832：钳形电极（1对）

标配50003重锤电极(1对)
令 测试表面点到点电阻、接地电阻
重量2.27KG,70mm(直径)x 135mm(高)
橡胶垫直径:63mm

选配50005同心圆电极(包含BNC转换接头)
ANSI/ESD STM11.11,IEC 61340-2-3规范
测试材料表面电阻,并根据转换系数得出表面电阻率
2.5公斤重,67mm(直径)x 120mm(高)
内圆橡胶垫直径:30mm
外环橡胶圈内直径:57mm
电阻一电阻率转换系数:x10(仪器读数为阻值,乘10为电阻率)

选配REM001两点电极
ANSI/ESD STM11.13,IEC61340-4-10规范
测试小件材料的电阻
橡胶垫直径:3mm
2个橡胶垫中心距:6mm
REM001带保护盖,探针可拔插更换

选配832钳形电极
SAE J1645规范
测试不规则材料的电阻
红色端夹钳橡胶垫:6mm x6mm
黑色端夹钳橡胶垫:6mm x 3mm
橡胶垫电阻率:0.08 Q-cm
钳夹咬合力:4.5公斤
