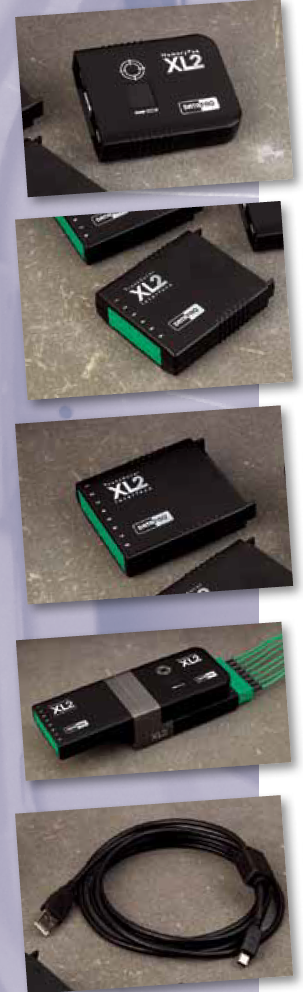

MP0050 MemoryPaq XL2数据记录器

MP0050 MemoryPaq XL2数据记录器
用于传感器接口XL2 TI0060/TI0080。可编程采样间隔(0.5 s至10 min)；SmartPaq工艺过程合格/不合格功能；硬连接实时遥测；多次运行能力(x10)；非易失4MB存储器，具有热数据保护；工作温度85°C (185°F)；镍氢(NiMH)可充电电池；采用CI1150电缆USB通信。替代MP0030。只兼容v7.0版本 Insight™软件。提供充电电缆CH0070。


TI0060 传感器接口XL2 (6通道)
直接连接至MemoryPaq XL2 (MP0050)。温度范围：-200°C至1,370°C (-328°F至2498°F)；准确度±0.3°C (±0.54°F)；K型热电偶；冷结补偿，保证85°C (185°F)以下满足准确度；通道独立校准；提供的软件能够实现记录器和热电偶修正因子。提供校准证书。替代TI0031。只兼容v7.0 Insight软件。


TI0080 传感器接口XL2 (8通道)
直接连接至MemoryPaq XL2 (MP0050)。温度范围：-200°C至1,370°C (-328°F至2498 °F)；准确度±0.3°C (±0.54°F)；K型热电偶；冷结补偿，保证85°C (185°F)以下满足准确度；通道独立校准；提供的软件能够实现记录器和热电偶修正因子。提供校准证书。替代TI0032。只兼容v7.0 Insight软件。


DI3000 OvenTracker XL2双路接口模块(DIB)
允许两个传感器接口XL2单元与单个MemoryPaq XL2配合使用。将通道配置从6路扩展至16路。只兼容TB0083隔热箱。


CI1150 Oven XL2计算机USB连接线
直接连接至MemoryPaq XL2，实现记录器复位、下载或实时数据收集。只兼容v7.0Insight软件，带自动检测功能。
CH0070 Datapaq充电器——XL2、Q18/Q4、Tpaq21、Multipaq21、Datapaq11和DP9000配合MP0050对镍氢(NiMH)电池进行充电。直接连接至MemoryPaq XL2，在不到2个小时的充电时间内可实现大约50个小时的使用时间。

MP0050 MemoryPaq XL2数据记录器软件
SW5000-P OvenTracker 炉温跟踪系统 Insight软件专业版 (英文)
SW5000-B OvenTracker 炉温跟踪系统 Insight软件基本版 (英文)
包括用户手册和快速参考指南。
兼容Oven Tracker XL2,Q18和Tpaq21数据记录器。
兼容Windows 2000、XP、Vista。
不适合于WindowsV3.1、95、NT4、98、ME。


SW5000-P+ OvenTracker 炉温跟踪系统 Insight软件专业版 (其它语言)
SW5000-B+ OvenTracker 炉温跟踪系统 Insight软件基本版 (其它语言)
包括用户手册和快速参考指南。
兼容Oven Tracker XL2,Q18和Tpaq21数据记录器。
法文SW5001、德文SW5002、西班牙文SW5003、葡萄牙文SW5004、
日文SW5005、简体中文SW5006、意大利文SW5007、韩文SW5008、
斯洛伐克文SW5009、捷克文SW50010、繁体中文、SW50011、俄文
SW50012、越南文SW50014。


UG5000-P
较早版本升级至OvenTracker 炉温跟踪系统 Insight软件专业版软件升级(英文)UG5000-B
较早版本升级至OvenTracker 炉温跟踪系统 Insight软件基本版软件升级(英文)包括用户手册和快速参考指南。不含通信电缆兼容Oven Tracker XL2,Q18和Tpaq21数据记录器。


UG5000-P+
较早版本升级至OvenTracker 炉温跟踪系统 Insight软件专业版 (其他语言)
UG5000-B+
较早版本升级至OvenTracker 炉温跟踪系统 Insight软件基本版 (其他语言)
包括用户手册和快速参考指南。不含通信电缆
兼容Oven Tracker XL2,Q18和Tpaq21数据记录器。
法文SW5001、德文SW5002、西班牙文SW5003、葡萄牙文SW5004、
日文SW5005、简体中文SW5006、意大利文SW5007、韩文SW5008、
斯洛伐克文SW5009、捷克文SW50010、繁体中文、SW50011、俄文
SW50012、越南文SW50014。


MP0050 MemoryPaq XL2数据记录器隔热箱
TB0090 标准隔热箱
容纳Oven Tracker XL2记录器(6/8通道)
无硅酮/铝结构。适合的散热器1 x TB9950。
持续时间：1 h @ 300°C (575°F)，3 hr @ 200°C (400°F)，11 hr @ 100°C (200°F)。
外形尺寸(高x宽x长)：134mm x 187mm x 296mm (5.3in x 7.4in x 11.7in)
重量(含散热器)：3.65kg (8lbs)


TB9950 标准XL2隔热箱散热器
容纳Oven Tracker XL2记录器(6/8通道)
填充相变材料的塑料铸模。
相变温度58°C (136°F)
重量：1.0kg (2.2lbs)


隔热箱
TB0091-WH 纤小型隔热箱(含散热器)
容纳Oven Tracker XL2记录器(6/8通道)
过程：2片罐(IBO)；普通低高度、筛网烘烤炉。
便携式系统，用于移动式喷涂。
无硅酮/铝结构。适合的散热器1 x TB9115B
持续时间：48 min @ 300°C (575°F)，105min @ 200°C (400°F)，270 min @ 100°C
(200°F)。
外形尺寸(高x宽x长)：104mm x 187mm x 296mm (4.1in x 7.4in x 11.65in)
重量(含散热器)：3.2kg (7.0lbs)


TB0091-IT 纤小型隔热箱(含插入托盘)
容纳Oven Tracker XL2记录器(6/8通道)
过程：2片罐(IBO)；普通低高度、筛网烘烤炉。
便携式系统，用于移动式喷涂。
无硅酮/铝结构。适合的插入托盘：1 x TB9121。
持续时间：35 min @ 300°C (575°F)，49 min @ 200°C (400°F)，106 min @100°C
(200°F)。
外形尺寸(高x宽x长)：104mm x 187mm x 296mm (4.1in x 7.4in x 11.65in)
重量(含插入托盘)：2.3kg (5lbs)


TB0080 高温隔热箱
容纳Oven Tracker XL2记录器(6/8通道)
过程：高温喷涂固化应用，例如PTFE和Dacromet。
不锈钢(304号)。适合的散热器：1 x TB1001、1 x TB9115B.
持续时间：300 min @ 200°C (400°F)，120 min @ 400°C (750°F)，75 min @ 600°C
(1110°F)。
外形尺寸(高x宽x长)：150mm x 215mm x 335mm (5.9in x 8.5in x 13.2in)
重量(含散热器)：8.8kg (19.4lbs)


TB0081 长加热时间隔热箱
容纳Oven Tracker XL2记录器(6/8通道)
过程：铝老化/长期低温固化。单次不中断运行监测完整的汽车喷涂固化生产线。(电
泳涂装、底漆、底涂层、表面烤漆)。
无硅酮/不锈钢(304号)。适合的散热器：1 x TB1001、1 x TB9963.
持续时间：6 h @ 250°C (475°F)，9 hr @ 200°C (400°F)，13 hr @ 150°C (300°F)，
24 h @ 100°C (200°F)。
外形尺寸(高x宽x长)：182mm x 236mm x 370mm (7.2in x 9.3in x 14.6in)
重量(含散热器)：11.5kg (25.3lbs)


TB5010-XL IP65防水隔热箱
容纳Oven Tracker XL2记录器(6/8通道)
过程：烘干炉或者系统可能会经过水淋/漂洗的过程。不锈钢(304号)。
适合的散热器：1 x TB9963。
持续时间：10 h @ 100°C (200°F)，3.75 hr @ 200°C (400°F)，2.5 hr @ 250°C
(475°F)。
外形尺寸(高x宽x长)：100mm x 219mm x 393mm (3.9in x 8.6in x 15.5in)
重量(含散热器)：6.0kg (13.2lbs)


隔热箱
TB0083 DIB隔热箱(XL2 8-16通道)
容纳Oven Tracker XL2记录器双接口模块(DIB)
过程：汽车组装。在优化分析需要最多16路通道的喷涂生产线期间，进行监测。
无硅酮/不锈钢(304号)结构。适合的散热器：1 x TB9960。
持续时间：1 h @ 300°C (575°F)，3 hr @ 200°C (400°F)，11 hr @ 100°C(200°F)。
外形尺寸(高x宽x长)：144mm x 172mm x 390mm (5.7in x 6.8in x 15.4in)
重量(含散热器)：5.95kg (13.1lbs)


TB1001 散热器
填充相变材料的不锈钢外壳。
58°C (136°F)时相变。
重量1.0kg (2.2lbs)。


TB9115B 散热器
用于TB0091-WH和TB0080的散热器，容纳XL2记录器(6/8通道)。
填充相变材料的不锈钢外壳。58°C (136°F)时相变。
重量：1.1kg (2.4lbs)。


TB9960 散热器
用于XL2记录器用TB0083 XL2隔热箱内的散热器(12-16通道)。
填充相变材料的不锈钢外壳。48°C (118°F)时相变。
重量：1.45kg (3.2lbs)。


TB9963 散热器
用于XL2记录器的TB5010-XL和TB0081隔热箱内的散热器。
填充相变材料的不锈钢外壳。58°C (136°F)时相变。
重量：1.5kg (3.3lbs)。
SC0084 固定夹(8件装)
“R”型夹，用于锁定隔热箱。
用于TB0090/TB0091/TB0080/TB0081/TB0083。

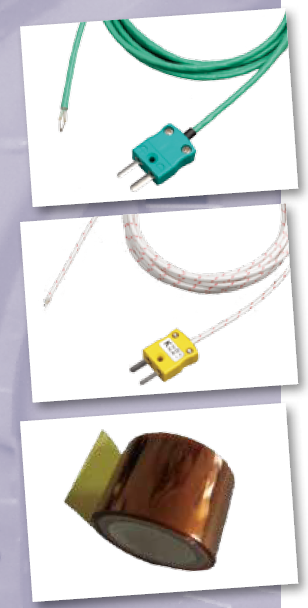

热电偶
接点外露式热电偶
粘贴、点焊或直接焊接至部件，用于测量衬底温度。亦可用于测量环境温度。
PA0063 1.5m (5ft) PTFE绝缘电缆，最高265°C (509°F)
PA0065 2.0m (6ft) PTFE绝缘电缆，最高265°C (509°F)
PA0064 3.0m (10ft) PTFE绝缘电缆，最高265°C (509°F)
PA0071 8.0m(26ft) PTFE绝缘电缆，最高265°C (509°F)
PA0180 3.0m (10ft) 玻璃纤维电缆，最高500°C (930°F)
PA0182 1.5m (5ft) 玻璃纤维电缆，最高500°C (930°F)
PA0181 2.0m (6ft) 玻璃纤维电缆，最高500°C (930°F)


HT0090 高温胶带
9m (30ft)卷，用于固定接点外露式和贴片热电偶(压力敏感硅酮胶)。
最高温度400°C (750°F)。
仅限特定地区提供。请联系Datapaq。
CS2090 无硅酮高温Kapton贴片
用于汽车应用中固定接点外露式和贴片热电偶。
最高温度200℃ (400°F)。200mm x 300mm (7.9in x 11.8in) Kapton贴片，带压力
敏感丙烯胶。用户自裁大小。使用之前揭掉背面的纸。仅限特定地区提供。请联系
Datapaq。


PA0980 MicroMag 磁性热电偶支架
设计用于将接点外露式热电偶固定在金属衬底，用于空气测量(如图所示)，或者配合
高温胶带测量衬底温度。兼容轻和重型PTFE贴片、玻璃纤维和矿物质绝缘接点外露
式热电偶。不含热电偶。


黏性贴片热电偶
利用贴片和/或高温胶带(HT0090)直接粘在轻规格金属或塑料上。非常适合于要求快
速响应情形或红外加热(IR)过程。
PA0060 1.5m (5ft) PTFE绝缘电缆，最高265°C (509°F)
PA0062 3.0m (10ft) PTFE绝缘电缆，最高265°C (509°F)


Micro Mag空气热电偶
采用强钐钴磁铁直接安装在含铁衬底，直径仅17mm (0.7in)。非常适合于测量狭窄
凹槽中的空气温度。
PA0995 1.5m (5ft) PTFE绝缘电缆，最高265°C (509°F)
PA0996 3.0m (10ft) PTFE绝缘电缆，最高265°C (509°F)
PA0999 6.0m (20ft) PTFE绝缘电缆，最高265°C (509°F)
热电偶
Micro Mag表面热电偶
采用强钐钴磁铁直接安装在含铁衬底，直径仅17mm (0.7in)。非常适合于测量狭窄
凹槽中的衬底温度。
PA0973 1.5m (5ft) PTFE绝缘电缆，最高265°C (509°F)
PA0974 3.0m (10ft) PTFE绝缘电缆，最高265°C (509°F)
PA0975 6.0m (20ft) PTFE绝缘电缆，最高265°C (509°F)
磁性表面热电偶
直接安装在扁平含铁衬底上，用于测量衬底温度。
PA0053 1.5m (5ft) PTFE绝缘电缆，最高265°C (509°F)
PA0054 3.0m (10ft) PTFE绝缘电缆，最高265°C (509°F)
PA0050 6.0m (20ft) PTFE绝缘电缆，最高265°C (509°F)
磁性空气热电偶
直接安装在扁平含铁衬底上，用于测量空气/环境温度。
PA0055 1.5m (5ft) PTFE绝缘电缆，最高265°C (509°F)
PA0056 3.0m (10ft) PTFE绝缘电缆，最高265°C (509°F)
PA0059 6.0m (20ft) PTFE绝缘电缆，最高265°C (509°F)
垫圈式热电偶
直接拧在大型金属衬底上。
PA0081 1.5m (5ft) PTFE绝缘电缆，最高265°C (509°F)
PA0082 3.0m (10ft) PTFE绝缘电缆，最高265°C (509°F)
夹式表面热电偶
加载不含铁的部件上，用于测量衬底温度。
PA0011 1.5m (5ft) PTFE绝缘电缆，最高265°C (509°F)
PA0012 3.0m (10ft) PTFE绝缘电缆，最高265°C (509°F)
PA0016 6.0m (20ft) PTFE绝缘电缆，最高265°C (509°F)
PA1710 1.5m (5ft) 玻璃纤维绝缘，带有不锈钢外包层。
夹式空气热电偶
夹在不含铁的部件上，用于测量空气/环境温度。
PA0021 1.5m (5ft) PTFE绝缘电缆，最高265°C (509°F)
PA0022 3.0m (10ft) PTFE绝缘电缆，最高265°C (509°F)
PA0025 6.0m (20ft) PTFE绝缘电缆，最高265°C (509°F)
PA1720 1.5m (5ft) 玻璃纤维绝缘，带有不锈钢外包层。
热电偶
AluClamp表面热电偶
用于铝制车顶/引擎盖。安装在铝材边沿，或者任何不含铁板材上，实现表面温度测
量。臂长为300mm (12in)。
PA1351 1.5m (5ft) PTFE绝缘电缆，最高265°C (509°F)
PA1352 3.0m (10ft) PTFE绝缘电缆，最高265°C (509°F)
IRMag表面热电偶
磁性热电偶，设计用于在IR固化路中测量含铁衬底。
使用方便，热电偶响应时间快。非常适合汽车IR维修烘烤炉。高温电缆，防止受IR
发射器组的损坏。
PA1361 1.5m (5ft)不锈钢包层，玻璃纤维绝缘电缆。最高400°C (750°F)
PA1362 3.0m (10ft)不锈钢包层，玻璃纤维绝缘电缆。最高400°C (750°F)


备件
PA0980 MicroMag安装架
PA1371 1.5m (5ft)替代电缆和电缆导架
PA1372 3.0m (10ft)替代电缆和电缆导架
铝制汽车热电偶
设计用于测量铝制车身的表面温度。带弹簧的线轴可安装至车身内任何凹槽处。弹
簧钢臂可调节，将温度传感器定位在车身外部。
PA0030 铝制车身带弹簧活动热电偶安装架
PA0032 铝制车身表面热电偶臂套件
1.5m (5ft)绝缘电缆。最高265℃ (509°F)
PA0033 铝制车身表面热电偶臂套件
3.0m (10ft)绝缘电缆。最高265℃ (509°F)
设计用于测量铝制车身的空气温度。带弹簧的线轴可安装至车身内任何凹槽处。
PA0030 铝制车身带弹簧热电偶安装架
PA0036 铝制车身空气臂套件
1.5m (5ft)绝缘电缆。最高265℃ (509°F)
PA0037 铝制车身空气臂套件
3.0m (10ft)绝缘电缆。最高265℃ (509°F)
PA2050 热电偶电缆理线器
使电缆保持平顺，避免缠绕和打结。
方便识别热电偶。固定多达8根电缆。

热电偶
PA2051 热电偶ID标签(8件装，编号1至8)
铝ID标签，安装在热电偶电缆的传感器端，可清晰识别热电偶通道编号，尤其在隔
热箱闭合时。
PA2052 挂式安装条
从隔热箱垂下的软钢条，固定夹式热电偶，方便安全运送。还为夹式或磁性热电偶
提供了整洁的存放位置。
CC0050 适用于XL2的软携包
设计用于储存和搬运Oven Tracker XL2标准系统(TB0090和TB0091)。配合背带使
用，方便、舒适。
CC0057 XL2用硬质仪器箱
设计用于储存和搬运Oven Tracker XL2标准系统(TB0090和TB0091)。非常适用于空
运。坚固、可上锁、防水，把手舒适。
文档
XL2快速参考指南(QRG)
MA5650A英文、MA5651A德文、MA5652A法文、MA5653A西班牙文、MA5654A，葡萄牙文、MA5655A意大利文、MA5656A简体中文、MA5657A日文、MA5658A，韩文、MA5659A斯洛伐克文、MA56510A捷克文、MA56511A繁体中文、MA56515A越南文
XL2用户手册，MA5150A英文、MA5151A德文、MA5152A法文、MA5153A西班牙文、MA5155A意大利文、MA5156A简体中文、
