泰克 Tektronix P5100A 高压探头

泰克 Tektronix P5100A 高压探头
P5100A 为具有低输入电容的高频应用高压探头 (2.5 kV)。探头进行补偿后可用于标称输入电容为 7-30 pF 的插件和示波器。多种螺接附件可以方便连接测试中的设备。

泰克 Tektronix P5100A 无源高压探头

直流至 500 MHz
2500 V峰值，1000 VRMS CAT II
100X，带表头编码
UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031
7 ~ 30 pF 补偿范围
泰克 Tektronix P5100A 高压探头

探头	标称长度	衰减	带宽	上升时间（典型值）	负载	最大输入电压（DC 或 RMS）	最大浮动电压	补偿范围 (pF)	读数
P5100A	2 m	100X	500 MHz		40 MΩ / 2.5 pF	2.5 kV峰值 1,000 VRMS CAT II	不适用	7 到 30	是
TPP0850	1.3 m	50X	800 MHz		40 MΩ / 1.8 pF	2.5 kV峰值 1,000 VRMS CAT II	不适用	不适用	是
P5122	1.2 m	100X	200 MHz	2.2 ns	100 MΩ / 4.0 pF	1,000 VRMS CAT II	600 VRMS CAT II	10 到 22	否
P5150	2 m	50X	500 MHz		40 MΩ / 3.8 pF	2.5 kV峰值 1,000 VRMS CAT II	600 VRMS CAT II、 300 VRMS CAT III	10 到 25	否
P6015A	3 m	1000X	75 MHz	4.0 ns	100 MΩ / 3 pF	20 kV	不适用	7 到 49	否

泰克 Tektronix P5100A 高压探头

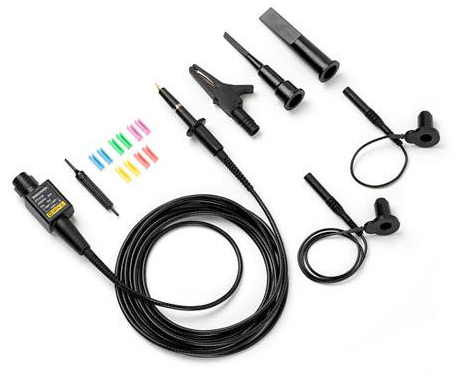

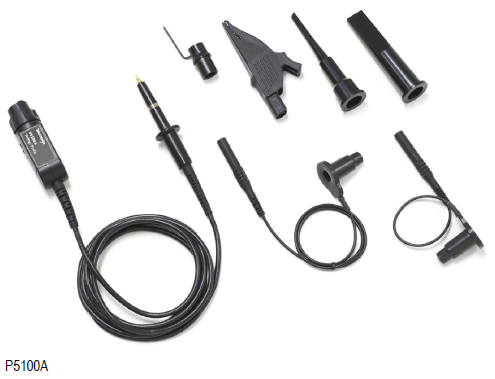

附件：大钩式端部(013-0384-xx)、小钩式端部(013-0386-xx)、6 英寸接地引线(196-3524-xx)、18 英寸接地引线(196-3525-xx)、接地弹 簧(214-5298-xx)、鳄鱼夹(344-0461-xx)、调整工具(003-1433-xx)、色带 (016-1886-xx)。
