泰克 Tektronix P6015A 高压探头
对于2.5 kV 以上大容量、高性能的电压测量，P6015A 已经成为行业标准。您可以测量高达20 kVRMS 的直流电压，以及高达40kV 的脉冲电压（峰值，100 ms 脉冲宽度）。75 MHz 的带宽可以让您捕捉快速高压信号。

泰克 Tektronix P6015A 高压探头使用的介电质为环保型硅化物，无需重新填充。更多功能包括：它具有7-49 pF 的补偿范围、适用于相邻放大器输入的小型补偿盒、以及适用于大多数泰克数字示波器的表头。使用表头以后，显示的电压幅值即为实际信号值，无须再通过系数1000 进行折算。
注意：如果使用非Tektronix 数字示波器的表头版本，可能会导致表头显示出错。
• 高压 – 20 kV DC/40 kV 峰值（100 ms 脉冲宽度）
• 高带宽 – DC - 75 MHz
• 硅树脂介电质
• 选配 1000X 带表头编码
• 大补偿范围（7 ~ 49 pF）
• 大容量多功能地导线和鳄鱼夹
泰克 Tektronix P6015A 高压探头

探头	标称长度	衰减	带宽	上升时间（典型值）	负载	最大输入电压（DC 或 RMS）	最大浮动电压	补偿范围 (pF)	读数
P5100A	2 m	100X	500 MHz		40 MΩ / 2.5 pF	2.5 kV峰值 1,000 VRMS CAT II	不适用	7 到 30	是
TPP0850	1.3 m	50X	800 MHz		40 MΩ / 1.8 pF	2.5 kV峰值 1,000 VRMS CAT II	不适用	不适用	是
P5122	1.2 m	100X	200 MHz	2.2 ns	100 MΩ / 4.0 pF	1,000 VRMS CAT II	600 VRMS CAT II	10 到 22	否
P5150	2 m	50X	500 MHz		40 MΩ / 3.8 pF	2.5 kV峰值 1,000 VRMS CAT II	600 VRMS CAT II、 300 VRMS CAT III	10 到 25	否
P6015A	3 m	1000X	75 MHz	4.0 ns	100 MΩ / 3 pF	20 kV	不适用	7 到 49	否

泰克 Tektronix P6015A 高压探头

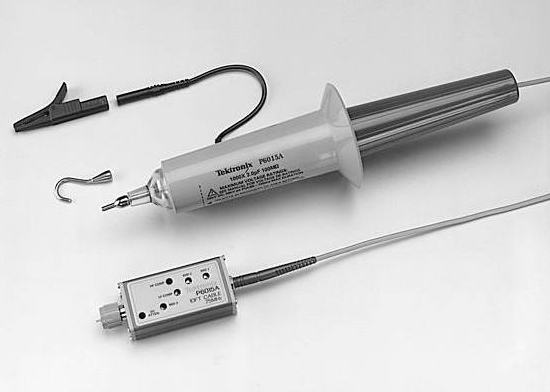

1000X、3 米高压探头。
附件：勾状探头端部(206-0463-xx)；香焦插头(134-0016-xx)；鳄鱼夹–插到地线上(344-0461-xx)；地线(196-3363-xx)；便携包(016-1147-xx)；使用手册(070-8223-xx)。
