日置 BT3554 蓄电池测试仪

日置 BT3554 蓄电池测试仪
日置 BT3554 蓄电池测试仪更快速的判断铅蓄电池的劣化情况,从测量到保存的时间缩短了60％※(约2秒)和以往机型相比(3554),使用平板电脑和手机制作简单的报告
日置 BT3554 蓄电池测试仪具备降噪技术,UPS工作状态下也能准确测量
※合格判断的阈值因电池的制造商、种类、容量而异。新品或合格品的电池内部电阻/端子电压需要事先进行测量。
※开放型(液体型)铅蓄电池或碱性蓄电池与密封型铅蓄电池相比，因其内部电阻的变化较少，有时会难以判断劣化情况。
使用新型测试线，即使在狭窄处也能深入配电盘。
测试线形状趋向于更加容易接触电极端子，并能更快的测量多个电池。正是L型的形状设计满足了这个需求。L2020针型测试线另售选件

日置 BT3554 蓄电池测试仪快速保存数据、在现场生成报表/报告
只需让引脚接触端子即可轻松保存数据无需操作开关，测量值稳定后即可自动保存。从引脚接触端子到自动保存只需2秒，与之前的机型(3554)相比 缩短了60%
传送读入的数据、从现场报告,在现场生成报表,保存在BT3554内存的数据通过USB通讯传送至平板·PC
专用应用程序的获取方法
●平板·智能手机,使用iPhone®, iPad® 等时可从Apple商店下载，使用AndroidTM终端时可从Google PlayTM商店下载。
●电脑,可从附带的CD-R光盘或本公司官网下载

关于使用4端子测量获取的测量值(不同测试线对测量值造成的影响)在铅蓄电池等测量中，根据测量对象使用不同测试线会发生测量值的偏差。造成这种测量值不同的原因是由于使用的4端子测量探头的前端形状和尺寸导致的，因此不论使用哪个探头测量的值相对所用的探头都为真值。
利用电阻值经过时间变化判定电池劣化的情况时，请使用相同尺寸形状的测试线。
测量值的不同是由于所用测试线的电流施加探针与电压检测探针的距离(尺寸)不同而引起的物理现象。电池端子部分的电阻与电池的内部电阻相比相对的越大表现得越明显。右图为测量铅蓄电池情况下的模式图，显示由于探针间隔的不同导致检测电压发生差别
日置 BT3554 蓄电池测试仪特点
更加快速的判断铅蓄电池劣化情况.从测量到保存最快2秒，和旧机型（3554）相比缩短了60%
测量内部电阻/电压，并瞬间判断劣化状态（合格、警告、不合格）
搭载降噪技术，提高抗干扰性
※判断合格与否的阈值会根据电池的生产厂家、种类、容量等的不同而不同。需要重新测量新品或者合格品的电池的内部电阻/端口电压。
※开放型（液式）铅蓄电池或碱性蓄电池和密封铅酸蓄电池相比，内部电阻的变化较小，有时会较难判断其劣化情况。
日置 BT3554 蓄电池测试仪技术参数

电阻测量量程	量程3 mΩ (最大显示3.100 mΩ, 分辨率 1 μΩ)～3 Ω(最大显示3.100 Ω, 分辨率 1 mΩ), 4档切换  测量精度: ±0.8% rdg. ±6 dgt. (仅限3 mΩ量程 ±1.0% rdg. ±8 dgt.)  测试电流频率: 1 kHz ±30 Hz, 干扰频率回避功能有效时为1 kHz ±80 Hz. 测试电流: 160 mA (3 m/30 mΩ量程), 16 mA (300 mΩ量程), 1.6 mA (3 Ω量程), 开路端口电压: 5 V max.
电压测量量程	±6 V (最大显示±6.000 V, 分辨率: 1 mV)～±60 V (最大显示±60.00 V, 分辨率: 10 mV), 2档切换, 测量精度: ±0.08% rdg. ±6 dgt.
最大允许输入电压	DC 60 V max.，不能输入 AC
显示更新率	约3次/秒
比较器	电阻的第1上限值/第2上限值以及电压的下限值设置，比较器设置数量200个，判断结果PASS时蜂鸣，判断结果FAIL/WARNING时蜂鸣
数据记录	6000个（时间、电阻值、电压值、温度、比较阈值、判断结果）
通讯接口	USB（数据传输至PC/标配专用软件）
其他功能	温度测量(-10.0～60.0°C)、调零、保持、自动保持、自动存储、自动省电、时钟
电源	5号碱性电池（LR6）×8，连接使用时间：约8.5小时
体积及重量	192W × 121H × 55D mm, 790 g (含电池)
附件	调零板 ×1, 使用说明书 ×1, 应用软件CD ×1, 开机选项贴纸×1, 携带箱×1, 5号碱性电池(LR6) ×8, 保险丝×1, USB连接线×1, 针型测试线9465-10 ×1, 挂绳×1

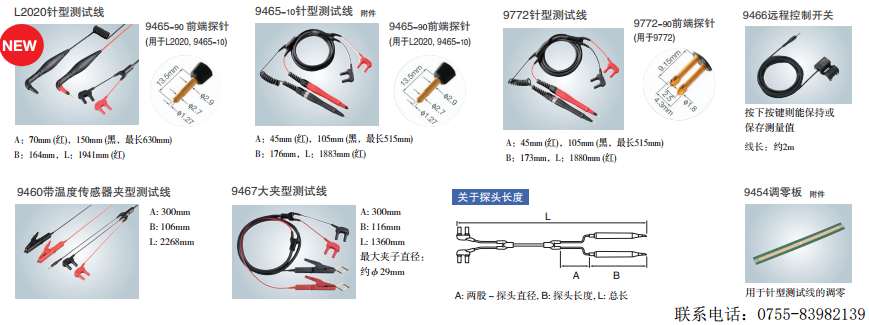

日本日置 BT3554 电池测试仪测试线
针型测试线L2020 A:70mm (红), 150mm (黑,最长630mm), B:164mm, L:1941mm (红)
针头 9465-90 9465-10顶端交换用(1条)
针型测试线 9465-10 标准附件, 2叉-探头之间:80cm (红）140mm (黑，最长550mm), 线长: 1.9m
针型测试线 9772 2叉-探头之间:80cm (红）140mm (黑，最长550mm), 线长: 1.9m
针头 9772-90 9772顶端交换用(1条)
大夹型测试线 9467 2叉-探头之间:30cm, 线长: 1.1m (非CE标记产品)
远程控制开关 9466 用于9465-10, 9772
夹型温度测试线 9460 2叉-探头之间: 30cm, 线长: 2m
主要用于铅蓄电池等探头接触角度较宽2.5mm间距的双轴针型
关于探头长度
A：2叉~探头间
B：探头长度
L：总长

BT3554电池测试仪是用于判断电池的劣化情况。
BT3554不会受到干扰的影响，能够正确的进行测量，而且安装了误判防止功能，能够有效的防止接触探头接触不良导致的错误测量出现。
BT3554的用途:大厦、工厂的UPS（无停电电源装置）等的设备的维护和检查
BT3554的特点
改善了抗干扰性，提高了测量稳定性
UPS等设备工作状态下，判断驱动电池的劣化时，需要考虑到干扰问题。因为干扰会让测量值浮动，从而影响测量的稳定性。我司开发了不会受到干扰影响而进行测量HIOKI独有技术，并运用到BT3554中。因此，即使工作中的UPS也能实现稳定测量，并且能够准确的判断劣化情况。
安装了防止测量探头接触不良导致的错误测量的误判防止功能
在测量电池的劣化情况时，测量探头的前端需要准确的紧密接触电池的电极。BT3554上安装了误判防止功能，因此可以防止由于探头接触不良导致的误判情况发生。这样，提高了测量的可靠性。
还有Bluetooth®机型，标配PC应用软件
这次，还有能和智能手机联动Bluetooth®机型。
而且，标配能够在计算机上管理保存在主机内部的数据的软件。使用该软件，不仅能够浏览账表格式的数据，还能简单的制作图表和报告。另外，也能进行CSV格式的数据输出。
※Bluetooth®是Bluetooth SIG,Inc.的注册商标授权日置电机株式会社使用。
