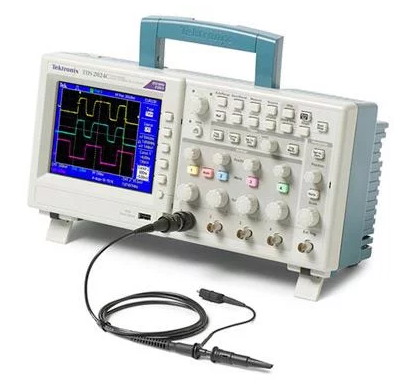

泰克Tektronix TDS2022C数字存储示波器

发布时间:2019-11-26 20:44:29 作者:深圳市君达时代仪器有限公司 阅读: 15295 次
泰克Tektronix TDS2022C数字存储示波器 TDS2000C 数字存储示波器系列设计紧凑,性价比高。 TDS2000C 系列示波器集各种标准功能于一身,包括 USB 连接、16 种自动化测量、极限测试、数据记录和
泰克Tektronix TDS2022C数字存储示波器
TDS2000C 数字存储示波器系列设计紧凑,性价比高。 TDS2000C 系列示波器集各种标准功能于一身,包括 USB 连接、16 种自动化测量、极限测试、数据记录和上下文相关帮助,助您事半功倍。

泰克Tektronix TDS2022C数字存储示波器主要性能指标
200 MHz、100 MHz、70 MHz、50 MHz 带宽模式
2 通道和 4 通道型号
所有通道均实现高达 2 GS/s 的采样速率
全部通道均实现 2.5k 点记录长度
高级触发,包括脉宽触发和选行视频触发
主要特点
16 个自动测量和 FFT 分析可简化波形分析
内置的波形极限测试
自动扩展数据记录功能
自动设置和自动量程功能
内置上下文相关帮助
探头检查向导
11 种语言用户界面
144 毫米(5.7 英寸)有源 TFT 彩色显示器
体型小,重量轻 - 仅 124 毫米(4.9 英寸)厚,重 2 千克(4.4 磅)
前面板上的USB 2.0主控端口,可快速简便地存储数据
后面板上的 USB 2.0 设备端口,可轻松连接 PC 或直接打印到 PictBridge® 兼容打印机
包括泰克 OpenChoice® 软件,用于连接至示波器
终身保修。适用限制条款。有关条款和条件,请访问 www.tek.com/lifetimewarranty。
数字精确度,实现准确测量
带宽高达 200 MHz,最大采样率达 2 GS/s,远高于同等价位的其他数字存储示波器。 泰克专有采样技术能够实时采样,所有通道均实现至少 10 倍的过采样,始终准确捕获信号。 使用多条通道时不会降低采样性能。

检修设备的必备工具
包括上升沿/下降沿、脉冲宽度和视频在内的高级触发功能,帮助您快速隔离所需信号。 只要捕获到信号,高级数学运算功能和自动化测量功能便可加快分析速度。 执行 FFT 或加、减或乘波形十分迅速。 16 种自动化测量功能,快速可靠地计算频率或上升时间等重要信号特点,内置极限测试功能轻松识别信号中的问题。
泰克Tektronix TDS2022C数字存储示波器
  TDS2001C TDS2002C TDS2004C TDS2012C TDS2014C TDS2022C TDS2024C
显示器 (QVGA LCD) 所有型号均提供 TFT
带宽 50 MHz 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
通道
外部触发输入 所有型号均包括
每条通道的取样速率 500 MS/s 1.0 GS/s 1.0 GS/s 2.0 GS/s 2.0 GS/s 2.0 GS/s 2.0 GS/s
型号
TDS2001C 50 MHz、2 通道、500 MS/s、TFT DSO
TDS2002C 70 MHz、2 通道、1 GS/s、TFT DSO
TDS2004C 70 MHz、4 通道、1 GS/s、TFT DSO
TDS2012C 100 MHz、2 通道、2 GS/s、TFT DSO
TDS2014C 100 MHz、4 通道、2 GS/s、TFT DSO
TDS2022C 200 MHz、2 通道、2 GS/s、TFT DSO
TDS2024C 200 MHz、4 通道、2 GS/s、TFT DSO

仪器选件
语言选项
选项 L7 简体中文(前面板饰面)
文档光盘中提供 11 种语言的用户手册 (PDF), 不提供印刷版的用户手册。

电源插头选项
选项 A10 中国电源插头 (50 Hz)
服务选项
选项 D1 校准数据报告
示波器保修和服务不包括探头和附件。 如需了解单独的保修和校准条件,请参阅每种探头和附件型号的技术数据。

标配附件-探头
TPP0101 100 MHz 无源探头,用于 TDS2001C、TDS2002C 和 TDS2004C(每个通道一个)
TPP0201 200 MHz 无源探头,用于 TDS2012C、TDS2014C、TDS2022C 和 TDS2024C(每个通道一个)
