SL-031人体ESD静电综合测试仪说明书

发布时间:2019-11-27 17:45:36 作者:深圳市君达时代仪器有限公司 阅读: 6490 次
SL-031人体ESD静电综合测试仪说明书 1, 本产品特点突出可快速测试ESD 装备,三个独立装置(左鞋、右鞋、手腕带)一次完成ESD 检测。 2, 三个分别各三种状态显示,LO(低于设定值)、

SL-031人体ESD静电综合测试仪说明书

1, 本产品特点突出可快速测试ESD 装备,三个独立装置(左鞋、右鞋、手腕带)一次完成ESD 检测。
SL-031人体ESD静电综合测试仪说明书

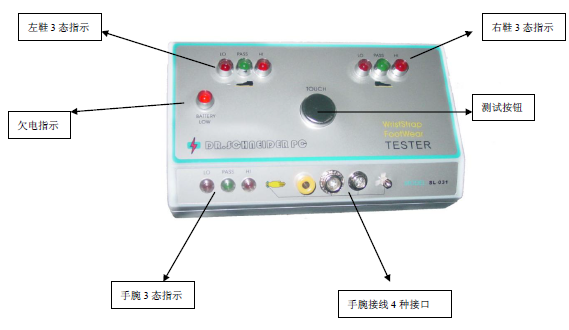

2, 三个分别各三种状态显示,LO(低于设定值)、PASS(设定值范围内)、HI(高于设定值)有报警功能。具体参数见表1。
3, 欠电指示,当BATTERY LOW 灯亮时,提醒用户及时充电!否则测试参数精度下降。

4, 根据客户提供门禁系统动作要求,可开发扩展遥控门禁系统。
5, 具有与电脑通讯接口,可扩展数据管理。
6, 本产品采用长寿命的轻触开关,寿命可达150 万次。
7, 本产品采用大容量的充电电池,充一次电,一般可用两天以上,(视每天检测人数确定,如果检测大多,电池使用的时间会变短)。

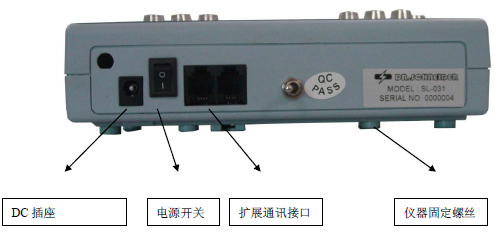

8, 接口说明:
SL-031人体ESD静电综合测试仪说明书

仪器尺寸 (W)166mmx(L)96mmx(H)40mm 左鞋低报警
设定值
<0kΩ
<100kΩ
<1MΩ
左鞋高报警
设定值
>10MΩ
>100MΩ
踏板尺寸 (W)400mmx(L)450mmx(H)20mm 右鞋低报警 <0kΩ
设定值 <100 kΩ
<1MΩ
右鞋高报警
设定值
>10MΩ
>100MΩ
活动支架
调整距离
900mm~1350mm 手腕低报警
设定值
<0kΩ
<800kΩ
手腕高报警
设定值
>10MΩ
>35MΩ
总重量 6.5kg 测试精度 ±10-20%
(此参数为国标)导电鞋为100kΩ-35MΩ根据用户使用条件声明校正。

SL-031人体ESD静电综合测试仪使用操作:
1,使用前将电池开关置ON 位,如果显示不正常或蜂鸣器长鸣,表示机内电池欠电。静态直流电流小于12V/40mA。
2,ESD 测试时,只要双脚分别踏在相对的金属踏板上,戴好手腕带挟入或插入手腕接线口上,手指轻轻按在金属测试按钮就一目了然地知道ESD 装备是否合格。注:请勿戴手套或用指甲按在金属测试按钮。

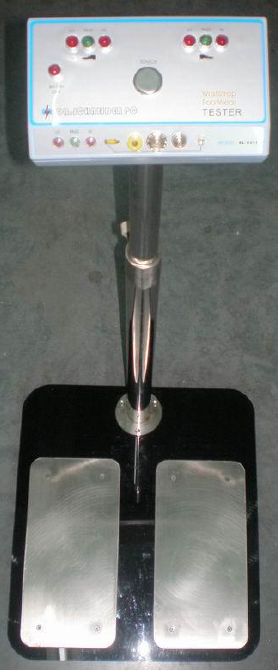

SL-031人体ESD静电综合测试仪安装:
1, 三套M8x30mm 将支架与踏板固定。
2, 将仪器的引线从支架的穿孔经踏板底部穿出。
3, 将仪器用螺丝M3x10mm 两套相对位置固定。
4, 将有白边的引线安装到右脚板上,并用螺丝M4x20mm 固定。
5, 将有无边的引线安装到左脚板上,并用螺丝M4x20mm 固定。
6, 将支架升降锁紧钮锁定支架高度。
SL-031人体ESD静电综合测试仪附件:
电池充电器一个,锂电池两个,手腕带一个,支架安装螺丝M8x30mm,三套,仪器固定螺丝M3x10mm 两套,支架升降锁紧钮1 个,说明书一份,保修卡一张,校正报告一份,产品合格证一张。
