德国施密特schmidt DX2系列通用张力仪 德国施密特schmidt DX2系列通用张力仪 适用于大多数行业,12 种测量范围从 10 - 50 cN 到 5 - 20 daN 施密特表盘都是按照最严格的质量要求生产的。为保证
德国施密特schmidt DX2系列通用张力仪
德国施密特schmidt DX2系列通用张力仪适用于大多数行业,12 种测量范围从 10 - 50 cN 到 5 - 20 daN
施密特表盘都是按照最严格的质量要求生产的。为保证高质量,我们不使用印刷的表盘,而是根据每台仪表单独标定.这样保证了很高的测量精度。我们特有的生产工艺使我们的
张力仪能够精确测量出每个具体的张力值.还可按客户提供的材料进行校准,并可选择其他测量单位,如克或公斤。
特性:
DX2-1000 及更大张力范围的
张力仪有内置材料线径补偿器,可在被测材料的直径改变时,提高测量精度
特制的推键使您在推动外部轮子时更省力
导线架和轮子位移机构使运动材料的测量变得简单易行
可根据客户要求定做
张力仪,可提供专门标定报告
有内置安装孔,满足持续测量时安装固定的需要
标准功能:
一切尽收眼底:
– 导向轮
– 测量材料
– 读数
安装了滚珠轴承、带V形槽的轮子
每台
张力仪都经过高精度的单独标定
表盘直径为41 mm
带有防滑纹路的铝制外壳
可提供特殊校准报告

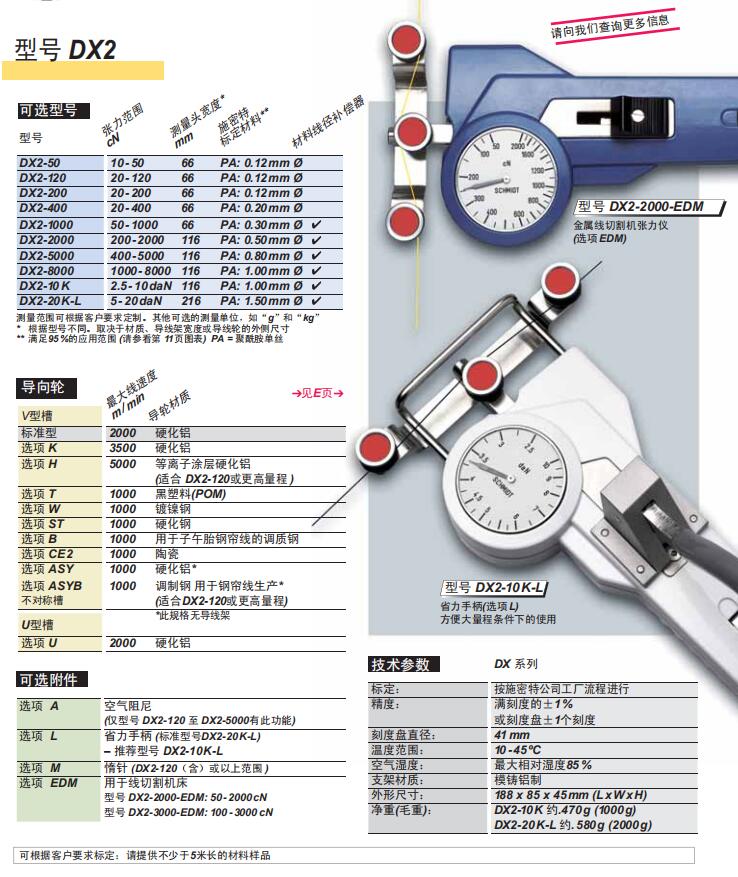

德国施密特schmidt DX2系列通用张力仪可选型号
型号 |
张力范围cN |
测量头宽度* mm |
标定材料** |
线径补偿 |
DX2-50 |
10 - 50 |
66 |
PA: 0.12 mm Ø |
无 |
DX2-120 |
20 - 120 |
66 |
PA: 0.12 mm Ø |
DX2-200 |
20 - 200 |
66 |
PA: 0.12 mm Ø |
DX2-400 |
20 - 400 |
66 |
PA: 0.20 mm Ø |
DX2-1000 |
50 - 1000 |
66 |
PA: 0.30 mm Ø |
有 |
DX2-2000 |
200 - 2000 |
116 |
PA: 0.50 mm Ø |
DX2-5000 |
400 - 5000 |
116 |
PA: 0.80 mm Ø |
DX2-8000 |
1000 - 8000 |
116 |
PA: 1.00 mm Ø |
DX2-10K |
2.5 - 10 daN |
116 |
PA: 1.00 mm Ø |
DX2-20K-L |
5 - 20 daN |
216 |
PA: 1.50 mm Ø |
测量范围可根据客户要求定制。其他可选的测量单位,如“g”和“kg”
* 根据型号不同。取决于材质、导线架宽度或导线轮的外侧尺寸
** 满足95 %的应用范围 (请参看第 11页图表) PA = 聚酰胺单丝
选型-导向轮
V型槽 |
蕞大线速度 |
导轮材质 |
标准型 |
2000 |
硬化铝(NO.R1003) |
选项K |
3500 |
硬化铝(NO.R1003) |
选项H |
5000 |
等离子硬化铝,适合DX2-120或者更高量程 |
选项T |
1000 |
黑塑料 |
选项W |
1000 |
镀镍刚 |
选项ST |
1000 |
硬化钢 |
选项B |
1000 |
用于子午胎的钢帘线的调质钢 |
选项CE1 |
1000 |
陶瓷 |
选项ASY不对称槽 |
1000 |
硬化铝 |
选项U |
2000 |
硬化铝 |
选件
蕞大线速度 |
导轮材质 |
选项A |
空气阻尼,适合于DX2-120至DX2-5000 |
选项L |
省力手柄,适合于DX2-10K以上 |
选项M |
惰针,适合于DX2-120(含)以上范围 |
选项EDM |
用于线切割机床,DX2-2000-EDM,DX2-3000-EDM |
参数
精度 |
刻度盘上±1个刻度 |
表盘直径 |
41mm |
温度范围 |
10-45度 |
空气湿度 |
蕞大85% |
外壳材料 |
铸铝 |
外壳尺寸 |
188x85x45长/宽/高 |
净重 |
DX2-10K约470g,DX2-20K-L约580g |
毛重 |
DX2-10K约1000g DX2-20K-L约2000g |
