美国Prostat PFK-100静电场测试仪

发布时间:2021-04-23 17:33:27 作者:深圳市君达时代仪器有限公司 阅读: 7607 次
美国Prostat PFK-100静电场测试仪 一套完整的静电测量仪器 Prostat的创新的PFK-100系列是同类仪器中的第一个组合.它包括Prostat的独特之处PFM-711 a双距离场计CPM-720 A便携式充电板监控装置及个

美国Prostat PFK-100静电场测试仪

一套完整的静电测量仪器
Prostat的创新的PFK-100系列是同类仪器中的第一个组合.它包括Prostat的独特之处PFM-711 a双距离场计CPM-720 A便携式充电板监控装置及个人电脑-730±1kV充电源,该仪器可测量静电场,分析电离器性能,评估材料、设备和人员的电压产生情况。

静电定位与测量
电池驱动的PFM-711 a场表是一种紧凑的稳定的“电子斩波器”设计,在环境条件下(23 C和30%Rh)的精确度为±5%。这种先进的设计允许它在电离环境中使用,不会漂移。它的特点是自动极性指示,测量“按住”按钮,低电池指示器,高和低范围,距离测距灯为精确和可重复的测量,手动零控制和地面应变。PFM-711 a为用户提供两个操作范围:
美国Prostat PFK-100静电场测试仪
0-1,999V,1伏特增量,误差<±5%,
0-20,000 V,10伏特增量,误差小于±5%,可达5kV。
与提供的模拟输出电缆,它可以与X-Y绘图仪或任何模拟数据记录设备一起使用。前面板模拟输出插孔提供与10 kV相对应的1伏输出,与选定的仪表范围和指示无关。

便携式充电板显示器
CPM-720 A充电板总成为3.25英寸正方形。它连接在PFM-711 a场计上,用于ANSI/ESD SP3.3定期验证、电压或电荷产生和电压抑制分析。性能研究表明,CPM-720A 3.25英寸板与CPM-760 A6英寸充电板显示器.

给它充电!
采用PCS-730±1kV充电源,根据ANSI/ESD S3.1和ANSI/ESD SP3 3的要求,对CPM-720 A充电源充电,测量电离器衰减时间。

与X-Y绘图仪、条形记录仪或数字测井设备一起使用
PFK-100场表集可与各种数据记录仪器一起用于电压产生和衰减分析。普罗特氏PGA-710B自动分析系统是一种最独特的静电数据分析装置。它记录、绘制、分析和自动构建人体电压产生、静电衰减、电压保持、电离器性能和其他静态测量功能的报告。Prostat的PFK-100系列和PGA-710B自动分析系统的组合是当今ANSI/ESD S20.20和IEC 61340-5-1 ESD程序标准要求的最新仪器集合。

美国Prostat PFK-100静电场测试仪
测量场和电压产生与平衡电离器
静电场的测量范围和极性(以1伏特或10伏特递增)
10秒钟内从零到1000伏以上的充电
ANSI/ESD SP3.3定期校验平衡电离器
根据ANSI/ESD S3.1和ANSI/ESD SP3.3测量电离器衰减时间。
测量体电压产生和衰减
与数据记录器一起使用以记录度量&创建报告
与自动分析系统兼容
准确度±5%
电池操作

PFM-711 a场计
总体范围
高量程0V至±19.99kV(1“±0.03”距离):
最小有效数字表示一英寸(千伏/英寸)的电压(10伏特增量)。

低距离0至±1 999 V(1“±0.03”距离):
最不重要的数字表示1伏特电压下1英寸(V/in)的伏特。

在更远的距离上测量更高的电压,例如在2“双指示电压下
4“将指示电压乘以4。
仪器公差
从0V到10 kV的±5%
>10千伏的公差取决于条件和操作
准确性不受空气电离的影响。
注:安装在6“x6”参考盘1英寸的实验室夹具上时的性能。
测距灯
红牛眼1“±0.03”距离
仪表显示
3.5位液晶显示器,高度为0.4“。
自动极性,保持和低电池指示器
反应
数字显示器每秒更新三(3)次。
模拟输出时间常数:任一范围0.1秒。
显示时间常数:高范围0.2秒,低范围2.0秒。
输出量
模拟信号输出和30“两导体电缆提供。
±10.0kV电表读数等于±1.0伏特输出
控制
三位滑动开关:Kv/英寸-OFF-V/英寸
采样/按住按钮,零调整旋钮。
接地
仪表电路通过导电外壳接地,10毫米紧固件安装在机箱背面。
动力
9 VDC碱性电池。
电池寿命至少40小时。
维数
2.4“x4.2”x0.9“(6.1厘米x10.7厘米x2.3cm)
1.3“深度为零旋钮和扣扣(3.3厘米)
重量
CPM-720 A装药板组件
容忍度
与pfm-711 a场表一起校准时匹配在5%以内。
电容
平板电容10微微秒(PF)±1pF
注:安装在pfm-711 a场表上时,板电容为15.8 pf。
范围
23℃至±5.5 kV±2%,30%Rh。
接地
PFM-711 a型场强计的导电盒和扣紧件
维数
3.25“x 3.25”x0.9“(8.25厘米x8.25厘米x2.3cm)
重量
8盎司(227克)
PC-730充电源
输入功率
9伏碱性电池。
电池寿命超过40小时连续运行。
输出量
±1,250±5%伏特直流
电流限制在小于1微安培。
输出连接器
母香蕉插孔配有交配触点棒。
接地
10毫米母扣紧固件在机箱的后部。
请注意,必须安装魔杖并使其接地才能正常运行。
维数
2.5“x4.0”x1.5“(6.3厘米x10厘米x3.8cm)
2.5“x4.2”x1.8“带有输入插孔、开关和开关(6.3厘米x10.7厘米x46厘米)
重量
安装电池的6盎司(170克)

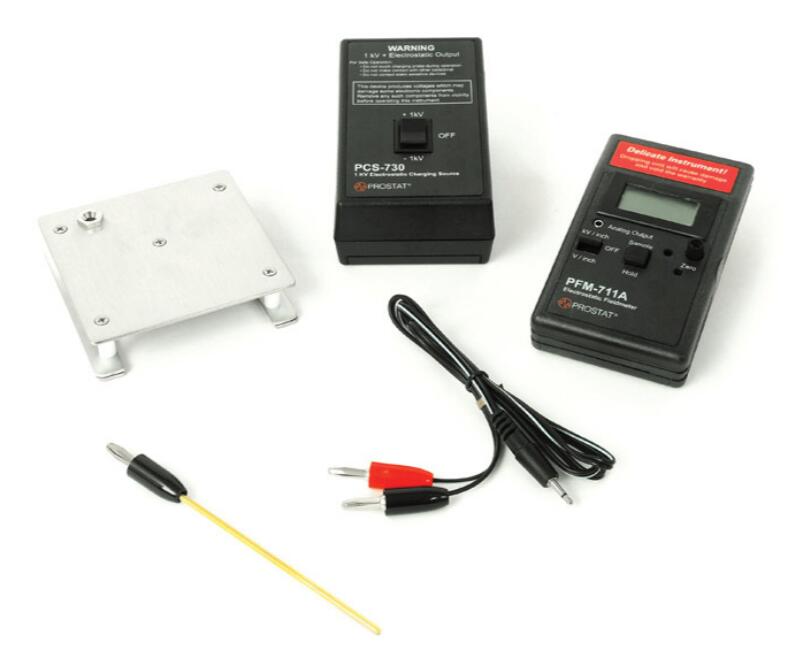

包含
PFM-711 a静电场计
CPM-720 A装药板组件
730±1kV充电电源
