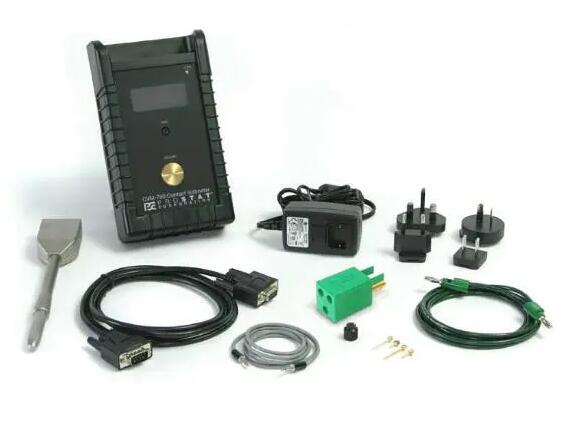

美国Prostat CVM-780 接触式静电压表

美国Prostat CVM-780 接触式静电压表使用说明书

符合ANSI/ESD S20.20要求的高阻抗静电电压表
CVM-780接触式电压表™ 将数字电压表的易用性与真正静电电压表的高输入阻抗和低输入电容结合在一个小型、便携式、电池供电的封装中。作为一个真正的静电电压表，不是场表意味着它读取实际电压，而不混淆它与静电场强，这是完全不同的。
有价值的 ESD 分析工具
CVM-780 接触伏特计™由可充电镍金属氢电池供电，是专业的 ESD 从业者*有价值的 ESD 分析工具。它测量制造过程中导体上的电压，这些电压可以与导致机器模型 （MM） ESD 事件的 ESD 敏感设备接触。
它轻松测量导致充电设备模型 （CDM） 和充电板 （CBE） ESD 事件的设备和子组件上的电压。
独特的探针设计
CVM-780 接触伏特米™采用独特的主动探头设计，完全保护和屏蔽，以尽量减少环境干扰。它配备了两个特别设计的陶瓷**和两个镀金属**。
陶瓷**用于测量 ESDS 设备和子组件的电压，其中传送 EMI 和 RFI 的放电和生产是主要问题。

正确测量的上乘提示
每当两个金属部件接触创建 EMI 和 RFI 的 ESD 事件时，都可能发生。CVM-780 的陶瓷**可防止电弧放电，从而造成破坏性的传输能量和设备干扰。
金属**用于测量静态敏感环境中的机床、生产辅助工具、椅子、推车和其他物体。陶瓷**相当坚固，但易碎，仅用于 ESDS 设备，而镀金属**非常坚固，用于测量非 ESD 敏感工具和设备，并执行常规审计测量。
易于使用的仪器

CVM-780 操作非常简单：
使用提供的电缆将探头组件连接到 CVM-780
地面单位
将电源开关滑动到开机位置
将探针**接触到前面板地面板，将显示器调整为零
用探头**触摸物体来测量对象
便携、易于使用和准确
CVM-780 专为一般审计和详细的制造过程分析而设计，以查找 ESD 问题及其原因。用它来测量静态敏感制造过程中的所有临界点。直到现在，还不可能揭示此类ESD事件的潜力。
CVM-780 是严肃的 ESD 控制团队必须拥有的。在制造过程中的几乎任何一个点上，无需放电，没有RFI，没有设备损坏，都可以测量静电电压。
基本描述
带主动探头的高阻抗接触伏特计
直流特征
预期操作范围：0 至 ±525 伏特
1伏3位数显示屏
