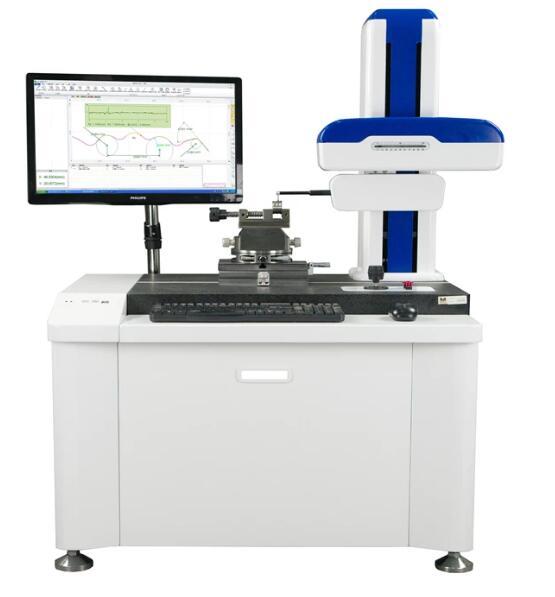

MMD-GH120螺纹测量仪
发布时间：2021-12-04 15:19:10 作者：深圳市君达时代仪器有限公司 阅读: 15612 次
MMD-GH120螺纹测量仪技术方案 MMD-GH120螺纹测量仪 测量原理 该仪器为直角坐标测量法，触针接触式。X轴采用高精密的气浮导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形
MMD-GH120螺纹测量仪技术方案
MMD-GH120螺纹测量仪测量原理
该仪器为直角坐标测量法，触针接触式。X轴采用高精密的气浮导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。
MMD-GH120螺纹测量仪测量功能
螺纹功能：
1、螺纹的的综合参数，包括中径大径、小径、螺距、牙型角、牙型半角、牙侧直线度、螺纹升角参数。
2、梯形螺纹、偏梯形螺纹、锯齿螺纹等大坡度螺纹。
3、各种类GB（国标）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）等量规。
4、 一次测量即可自动记录和显示任意位置螺纹数据及各种螺纹参数，自动生成被检定螺纹的曲线图。
轮廓功能：
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
MMD-GH120螺纹测量仪技术亮点
一次测量即可自动记录和显示任意位置螺纹数据及各种螺纹参数，
自动生成被检定螺纹的曲线图。
全自动检测，系统可以实时显示螺纹轮廓的牙型曲线图，
自动计算出大径、中径、小径、螺距、牙型角等各项螺纹参数。
X轴采用气浮直线导轨，无磨损，精度高，寿命长
Z1轴采用进口数字式传感器，精度高、线性好
简易的测针更换设计，一次安装，无需校正
软件支持中英文一键切换
支持winXP、win7系统 软件标注与CAD标注一样
圆弧、线自动识别 支持DXF格式文件导入、导出，定制CAD格式导出
支持连续标注、基准标注、支持任意插入点
支持图形自由旋转及坐标自由旋转
原始数据自动保存，便于多次标注 镜像功能，可保存标注后文件
可对X、Z1轴当前位置进行监控 具有测针自动接触、自动抬起、自动回退功能 .
可以对操作进行无限次的撤销及恢复操作
捕捉开关打开时，自动生成及捕捉交点、圆心 、线段中点、端点、圆弧交点、中点、切点等特征点
即使在非比例放大的情况下，也能进行正常的角度、圆弧、水平、垂直、线性等标注。
MMD-GH120螺纹测量仪技术参数
使用要求
空压机气源压力：0.45～0.80Mpa
空压机气源流量：≥0.2m3/min
功率需求： AC 220V±10% 50Hz
环境要求：温度(T)：10～30℃；相对湿度(RH)：＜85%
安装地点无明显振源
单独地线
主要配置
安装、验收
1、安装与培训
1.1我公司负责在用户现场对设备行进安装和调试；
1.2在设备安装调试时对买方技术人员进行理论、实际操作及维修等培训，使用户技术人员掌握设备操作，能熟练使用设备进行检定工作，保证设备正常运行并能排除设备的一般故障和特殊保养。.
2、验收
2.1验收标准：按现行国家检定规程以及合同技术协议为准。
2.2验收项目：核对该设备的供货清单，如有漏项和短缺，我司负责免费补齐。
售后服务
质保期：设备安装验收合格之日起12个月内，但不超过发货之日起15个月。
质保期内：实行“三包”政策，公司负责为用户免费提供计量测试技术咨询服务。
质保期外：我公司提供终身优惠服务和技术支持，设备出现故障需要修理时，所换零件按成本价收取。我司有备品备件库，终身负责为用户以成本价提供备品备件服务。
服务响应时间：接到故障请求电话后，5小时内回应，我司通过电话、微信或邮件的方式指导买方排除故障；若故障仍不能排除，将在72小时内派技术人员上门解决问题
MMD-GH120螺纹测量仪测量原理
该仪器为直角坐标测量法，触针接触式。X轴采用高精密的气浮导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。
MMD-GH120螺纹测量仪测量功能
螺纹功能：
1、螺纹的的综合参数，包括中径大径、小径、螺距、牙型角、牙型半角、牙侧直线度、螺纹升角参数。
2、梯形螺纹、偏梯形螺纹、锯齿螺纹等大坡度螺纹。
3、各种类GB（国标）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）等量规。
4、 一次测量即可自动记录和显示任意位置螺纹数据及各种螺纹参数，自动生成被检定螺纹的曲线图。
轮廓功能：
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
MMD-GH120螺纹测量仪技术亮点
一次测量即可自动记录和显示任意位置螺纹数据及各种螺纹参数，
自动生成被检定螺纹的曲线图。
全自动检测，系统可以实时显示螺纹轮廓的牙型曲线图，
自动计算出大径、中径、小径、螺距、牙型角等各项螺纹参数。
X轴采用气浮直线导轨，无磨损，精度高，寿命长
Z1轴采用进口数字式传感器，精度高、线性好
简易的测针更换设计，一次安装，无需校正
软件支持中英文一键切换
支持winXP、win7系统 软件标注与CAD标注一样
圆弧、线自动识别 支持DXF格式文件导入、导出，定制CAD格式导出
支持连续标注、基准标注、支持任意插入点
支持图形自由旋转及坐标自由旋转
原始数据自动保存，便于多次标注 镜像功能，可保存标注后文件
可对X、Z1轴当前位置进行监控 具有测针自动接触、自动抬起、自动回退功能 .
可以对操作进行无限次的撤销及恢复操作
捕捉开关打开时，自动生成及捕捉交点、圆心 、线段中点、端点、圆弧交点、中点、切点等特征点
即使在非比例放大的情况下，也能进行正常的角度、圆弧、水平、垂直、线性等标注。
MMD-GH120螺纹测量仪技术参数
| 项目 | 参数 | |
|
测量范围 |
X轴 | 120mm |
| Z1（传感器） | 40mm | |
| 高度 | 500mm | |
| 外螺纹测量范围 | 50mm | |
| 内螺纹测量范围 | 10-50mm | |
| 最 小 螺 距 | 0.1mm | |
| 大径 | ±2.5+ L/200μm | |
| 中径 | ±2.5+ L/200μm | |
| 小 径 | ±2.5 + L/200μm | |
| 螺 距 Pitch | ±2 + L/200μm | |
|
测量精度 |
X轴 （L=X轴移动导轨距离） |
±(0.8+0.002L)μm |
|
Z1轴 （H=Z1轴方向测量高度） |
±(0.5+0.005H)μm | |
| X轴 | 直线度 | 0.6μm /100mm |
| 分辨率 | 0.01μm | |
| 产地 | 美国MicroE （America） | |
| 传感器 | 类型 | 光栅传感器 |
| 分辨率 | 0.01μm | |
| 产地 | 美国MicroE （America） | |
| 测量速度 | 0.01mm至4.0mm/s | |
| 测量方式 | 传感器移动Sensor moving | |
| 气源压力 | 0.45～0.80Mpa | |
| 气源流量 | ≥0.2 m³/min | |
| 电源 | AC 220V±10% 50Hz | |
| 环境要求 | 温度(T)：10～30℃；相对湿度(RH)：＜85% | |
| 产品 | 包装 |
总重量 (Wt.kg) |
体积 （CBM m³） |
||||||
| Lx | Ly | Lz | Wt(kg) | Lx | Ly | Lz | Wt(kg) | ||
| 1000 | 500 | 900 | 350 | 960 | 96 | 96 | 50 | 400 | 0.88 |
空压机气源压力：0.45～0.80Mpa
空压机气源流量：≥0.2m3/min
功率需求： AC 220V±10% 50Hz
环境要求：温度(T)：10～30℃；相对湿度(RH)：＜85%
安装地点无明显振源
单独地线
主要配置
| 部件名称 | 项目名称 | |
| 机械部分 | 主机仪器架 x1 | |
| 大理石工作台面 x 1 | ||
| 气浮导轨系统 x 1 | ||
| 方立柱系统 x1 | ||
| 双向数字传感器 x1 | ||
| 调整工作台 | 水平调整系统 | |
| 回转及角度调试系统 | ||
| 螺纹专用工装 | ||
| 校正标准件一套 x1 set | ||
| 测头与测杆 | Φ3*20mm R0.025mm 双向斜测针 ：2根 | |
| Φ8*150mm 测杆: 1根, | ||
| 空气过滤系统 1 | ||
| 电器部分 | 电器控制系统：1 | |
| 电脑1 | ||
| HP喷墨打印机1 | ||
| 测量软件：1 | ||
1、安装与培训
1.1我公司负责在用户现场对设备行进安装和调试；
1.2在设备安装调试时对买方技术人员进行理论、实际操作及维修等培训，使用户技术人员掌握设备操作，能熟练使用设备进行检定工作，保证设备正常运行并能排除设备的一般故障和特殊保养。.
2、验收
2.1验收标准：按现行国家检定规程以及合同技术协议为准。
2.2验收项目：核对该设备的供货清单，如有漏项和短缺，我司负责免费补齐。
售后服务
质保期：设备安装验收合格之日起12个月内，但不超过发货之日起15个月。
质保期内：实行“三包”政策，公司负责为用户免费提供计量测试技术咨询服务。
质保期外：我公司提供终身优惠服务和技术支持，设备出现故障需要修理时，所换零件按成本价收取。我司有备品备件库，终身负责为用户以成本价提供备品备件服务。
服务响应时间：接到故障请求电话后，5小时内回应，我司通过电话、微信或邮件的方式指导买方排除故障；若故障仍不能排除，将在72小时内派技术人员上门解决问题
