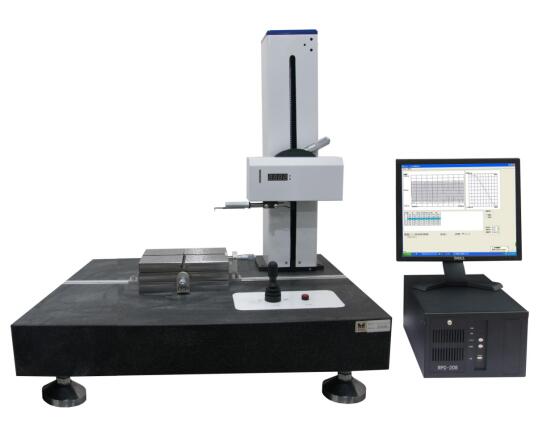

MMD-H50粗糙度仪系统 零件表面粗糙度检测仪

发布时间:2021-12-04 15:20:13 作者:深圳市君达时代仪器有限公司 阅读: 16947 次
MMD-H50粗糙度仪系统 零件表面粗糙度检测仪 测量功能 金属与非金属被测零件表面粗糙度的检测,适用于多种机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业,可对平面
MMD-H50粗糙度仪系统 零件表面粗糙度检测仪

测量功能
金属与非金属被测零件表面粗糙度的检测,适用于多种机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业,可对平面、斜面、外圆柱面、内孔表面、深槽表面、圆弧面和球面的粗糙度进行测试,并实现多种参数测量,直线度测量。
评定参数:Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2
 MMD-H50粗糙度仪系统 零件表面粗糙度检测仪
技术亮点
★ 仪器按GB/T 6062-2002(eqv ISO3274:1996)标准每评定段水平取样达1600点,共9600点,最小间距0.5μm, 16bit的分辨率使有效灵敏度高达0.001μm。
★ 天然钻石触针无导头式800μm线性范围新型粗糙度传感器,测力小符合标准、数据重复性好。可按用户需要提 供特种测量配件。
★ 除提供Ra,Rz,Rt,Rp,Rpm等20余种参数外,还能提供内燃机专用Rmr曲线参数。评估磨损的Rk系列、R参数
★ 本机有高斯滤波器及2CR滤波器可供选择,并带有曲线修正软件,能测量曲面上的粗糙度。
★ 本机在Win操作系统下界面十分友好稳定。测量软件符合粗糙度定义,可自动校正精度、确保仪器在线保持高精度的工作状态;使用简单方便,能在计算机内贮存测量结果、数据、图形;编辑统计平均值等测量数据,便于网络传输。

MMD-H50粗糙度仪系统 零件表面粗糙度检测仪技术参数
项目 参数
测量范围 Z轴 800μm
X轴 50mm
直线度 0.4μm
分辨率(Z轴) 0.001μm
采样数/分解能 9600点/16bit
滤波器 高斯滤波器(ISO11562:1996),2RC滤波器
取样长度 λc ╳3、4、5、6、7(1.0-17.5mm)
截止波长 0.25、0.8、2.5
测量速度 0.1mm/s,0.32mm/s,0.5mm/s
返回速度 (自动Auto) 1mm/s
示值误差 ±5%
示值稳定性 3%
测量重复性 3%
图形放大倍率 10-500000自动调整(Auto)
传感器 针尖 R=2μm钻石(测量力1mN)
R=5μm钻石(测量力4mN)
使用要求
功率需求: AC 220V±10%  50Hz
环境要求:温度(T):10~30℃;相对湿度(RH):<85%
安装地点无明显振源
单独地线

主要配置

部件名称 项目名称
机械部分 大理石工作台
电动立柱
X-Y精密工作台
X轴驱动器
电器部分 无导头粗糙度传感器
工控专用境外品牌16位A/D数据采集卡PCI
计算机(带显示器)鼠标键盘打印机


安装、验收
1、安装与培训
1.1我公司负责在用户现场对设备行进安装和调试;
1.2在设备安装调试时对买方技术人员进行理论、实际操作及维修等培训,使用户技术人员掌握设备操作,能熟练使用设备进行检定工作,保证设备正常运行并能排除设备的一般故障和特殊保养。.
2、验收
2.1验收标准:按现行国家检定规程以及合同技术协议为准。
2.2验收项目:核对该设备的供货清单,如有漏项和短缺,我司负责免费补齐。

售后服务
质保期:设备安装验收合格之日起12个月内,但不超过发货之日起15个月。
质保期内:实行“三包”政策,公司负责为用户免费提供计量测试技术咨询服务。
质保期外:我公司提供终身优惠服务和技术支持,设备出现故障需要修理时,所换零件按成本价收取。我司有备品备件库,终身负责为用户以成本价提供备品备件服务。
服务响应时间:接到故障请求电话后,5小时内回应,我司通过电话、微信或邮件的方式指导买方排除故障;若故障仍不能排除,将在72小时内派技术人员上门解决问题。
