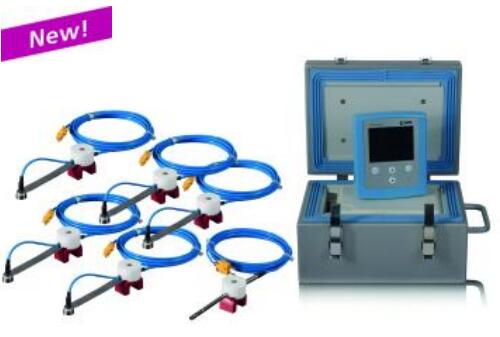

temp-gard 温度记录系统测量和保存在油漆固化过程中工件与空气的温度。通过包含的temp-chart 软件可以轻松获取温度曲线并作分析。
BYK-Gardner 提供全系列的炉温跟踪仪产品，使您能控制和优化烘烤工艺 – 与涂料系统或测量点无关。

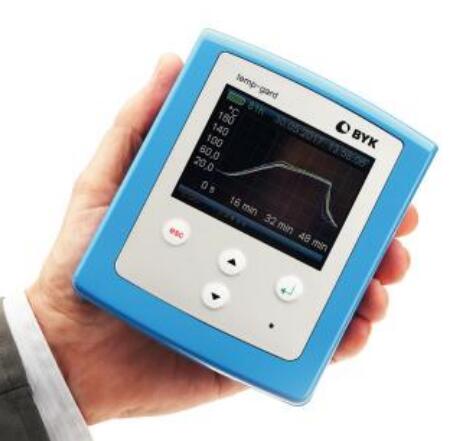

小主机，大显示
大的彩色液晶显示屏使得可以直接在记录仪上设置测量参数，且在屏幕上显示所有已连接的探头的温度曲线。两节标准AA碱性电池确保电池具有较长的使用寿命。通过USB
接口能快速而简便地传送数据到电脑。高精确度经过认证，确保测量结果长期可靠。

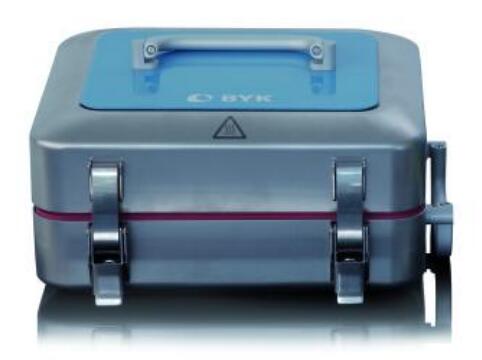

设计完美的保温箱
高性能的保温箱设计紧凑而轻便，带有磁性吸附的冷却元件。其热工特性的设计采用温度绝缘材料，对所有通用涂料 - 水 性、溶剂或粉末 - 都是安全的 -
保温高达 250°C两小时。坚固的不锈钢外壳便于清洁，其圆角设计符合人体工学。

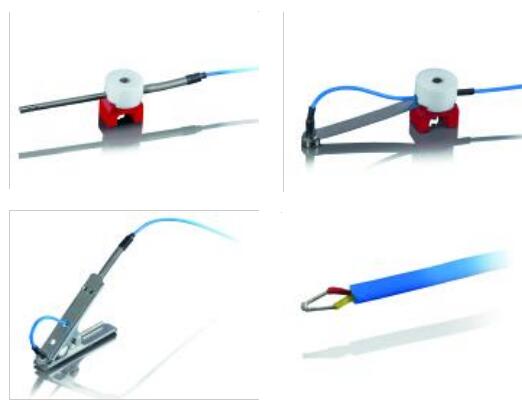

适合任何应用的温度探头
■ 高质量的 K型热电偶，误差被限制在 1.1 °C 或 0.4 % (ANSIMC 96.1)
■ 不影响测量结果的磁性或夹具探头
■ 连接线长度 1.5 m (59 in) , 3 m (118 in) 和 8 m (315 in) 供选择（见表格）
■ 100%测量范围的响应时间视不同型号的探头从 5秒到 2.5分钟不等
■ 可与其它品牌的数据记录仪配合使用
专业的文档处理和固化工艺分析
temp-chart 炉温仪 专业型 是用于记录和分析温度曲线的简单易用的软件，是与主要汽车制造商密切合作下共同开发的成果。
为了分析temp-gard 测量的固化数据， temp-chart
将融合含烘道参数的温度数据和分析标准生成一个温度曲线。数据储存在数据库中用于专业的文档处理，方便读取。烘烤工艺可通过BYK-Gardner
固化指数和固化图表得到优化。
设置编排档案- 标准化的测量和样品标识
档案编排便于设置测量参数和识别样品，例如探头编号和名称、测量间隔、持续时间和启动方式等参数。产品示意图有助于定义特定的采样流程。探头名称可以嵌入示意图中用于长期比对。可以过滤输入的信息或者对测量数据进行编排，存储至数据库中。典型的标识为名称、日期和标题。
用明确的工艺流程为您的QC提速
一次点击即可完成固化工艺分析。可将预制的QC工艺流程分
派至编排档案内，数据传输后可自动进行数据分析。
固化条件 - 特定温度下的持续时间
烘道参数- 速度、区域编号、烘道长度
红绿灯或突出强调的不合格值，提示允差曲线或合格/不合格信息，只需一眼即能进行分析。
数据分析- 详细的检测报告
根据您的需求，temp-chart 提供各种检测报告。用户可以自行拟定内容：含上限/下限、参比曲线和允差范围的温度曲线图
固化图表分析
用户自定义参数包含合格 /不合格的数据表
产品示意图和工艺信息
节省
炉温跟踪仪temp-gard dual 包含 2套temp-gard 炉温跟踪仪 专业型 12p系统，用于控制多至24个测量位置 - 特殊 的打包价。
德国BYK公司temp-gard pro炉温跟踪仪订购信息
| 型号 | 名称 | 技术指标 |
| 3329 | temp-gard dual 炉温仪 | 24个磁性探头 = 2个空气探头 , 22个工件探头 |
| 3319 | temp-gard pro 12点炉温仪 | 12个磁性探头 = 1个空气探头 , 11个工件探头 |
| 3309 | temp-gard pro 12点炉温仪 C | 12个夹具探头 = 1个空气探头 , 11个工件探头 |
| 3308 | temp-gard pro 12点炉温仪，不含探头 | 包含 12个探头接口的数据记录器，不含探头 * |
| 3317 | temp-gard pro 6点炉温仪 | 6个磁性探头 = 1个空气探头 , 5个工件探头 |
| 3307 | temp-gard pro 6点炉温仪 C | 6个夹具探头 = 1个空气探头 , 5个工件探头 |
| 3306 | temp-gard pro 6点炉温仪，不含探头 | 包含 6个探头接口的数据记录器，不含探头 |
德国BYK公司temp-gard pro炉温跟踪仪技术参数
| 精确度 | ± 0.5 °C |
| 分辨率 | 0 - 400°C 时为 0.1 °C |
| 通道数 | 6或 12 |
| 内存 | 每个通道可存240,000个读数 |
| 采样间隔 | 0.1秒至 5分钟 |
| 温度范围 | 0 - 400 °C |
| 电池容量 | 0.5秒间隔 = 25小时 |
| 显示 | 彩色, 79 x 60 mm |
| 接口 | USB 2.0 |
| 保温箱尺寸 | 255 x 215 x 135 mm |
| 重量 | 3.56 kg |
| 最大保温时间 |
8.5小时 (100°C); 2.5小时 (200°C); 2.0小时 (250°C) |
基本配置:
temp-gard 数据记录仪
6个、 12个或 24个探头
保温箱
吸热块1套
temp-chart 软件
电脑连接线
2块 AA碱性电池
操作手册
证书
携带箱
半天培训
硬件要求
操作系统: Wondows® 7 或更高版本
内存: 1G
硬盘空间: 至少 100M
显示器分辨率: XGA (1024x768) 或更高
接口: USB 端口
注意：
如需2个以上 temp-chart 使用许可证，按数量收取费用。请联系BYK-Gardner 当地代表。
|
型号 |
名称 |
类型 |
探头 |
长度 |
接触方式 |
|
PT-3121 |
工件探头 |
A |
工件 |
1.5m |
夹具 |
|
PT-3122 |
工件探头 |
A |
工件 |
3m |
夹具 |
|
PT-3123 |
工件探头 |
A |
工件 |
8m |
夹具 |
|
PT-3124 |
工件探头 |
B |
工件 |
1.5m |
磁性 |
|
PT-3125 |
工件探头 |
B |
工件 |
3m |
磁性 |
|
PT-3126 |
工件探头 |
B |
工件 |
8m |
磁性 |
|
PT-3127 |
空气探头 |
C |
空气 |
1.5m |
夹具 |
|
PT-3128 |
空气探头 |
C |
空气 |
3m |
夹具 |
|
PT一3129 |
空气探头 |
C |
空气 |
8m |
夹具 |
|
PT-313D |
空气探头 |
D |
空气 |
1.5m |
磁性 |
|
PT-3131 |
空气深头 |
D |
空气 |
3m |
石兹性 |
|
PT-3132 |
空气探头 |
D |
空气 |
8m |
磁性 |
|
PT-3133 |
箔状探头 |
E |
箔状 |
1.5m |
|
|
PT-3134 |
开放接点探头 |
F |
开放接点 |
1.5m |
|
|
PT-3135 |
开放接点探头 |
F |
开放接点 |
3m |
|
|
PT-3138 |
开放接点探头 |
F |
开放接点 |
8m |
|
|
PT-3147 |
开放接点探头(0.3mm) |
F |
开放接点 |
3m |
|
|
PT-3137 |
接长线 |
|
接长线 |
3m |
|
|
PT-3138 |
接长线 |
|
接长线 |
5m |
|
|
PT-3146 |
工件探头 |
G |
工件 |
1.5m |
2mm垫圈 |
|
PT-3143 |
IR探头 |
H |
IR |
3m |
磁性 |
|
PT-3144 |
IR探头 |
I |
IR |
3m |
夹具 |
|
PT-3D38 |
胶带 |
用于粘贴箔状探头的防热胫粘带 |
|||
|
PT-3325 |
保温箱 |
含2个吸热块,zui长保温时间3小时(250) |
|||
|
PT-3326 |
吸热块 |
1片 |
|||
|
PT-332D |
数据记录仪，2点 |
具有12个探头接口的数据记录器 |
|||
|
PT-3318 |
数据记录仪6点 |
具有6个探头接口的数据记录器 |
|||
