SZJ-50G型数控（电动）指示表检定仪

SZJ-50G型数控（电动）指示表检定仪

概述

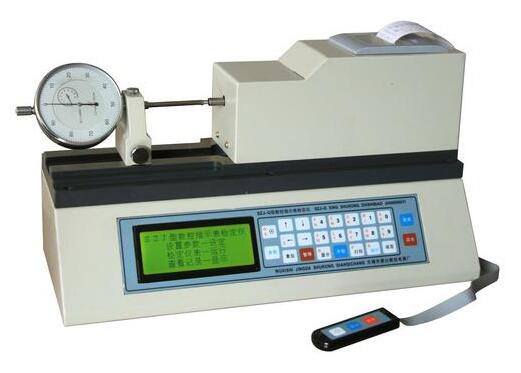

SZJ-50G型数控指示表检定仪，采用精密计量光栅尺作为长度标准器；步进电机作为驱动动力。是融合光、机、电、仪先进技术于一体，数控电动、手控半自动两用的高科技产品。

仪器配备键盘、大屏幕中文液晶显示器、微型打印机于一体，为用户提供了方便、灵活、优质的人机界面。大屏幕液晶显示器跟手机一样，用中文菜单方式显示操作功能、命令、被检仪表各项参数及各种检测数据和报表。键盘、液晶显示器面板水平倾角55°，操作、观看方便、舒适。微型打印机位于仪器右上部，各种检测数据和报表在液晶显示器上显示，也可用微型打印机直接打印输出。


仪器拥有SZJ型数控指示表检定仪(1989年至今独家生产)独有的数控驱动方式(大步接近、微步逼近检测点)和其它一切优良特性。工作时自动给进、自动读取误差、自动记录误差、自动按检定规程数据处理，由打印机输出检测记录和报表。完全摒弃检测时手转手轮或微分筒推进，手工对线、估读误差、手工记录读误、人工处理检测结果等繁杂的操作。


半自动工作方式：仪器加装有手轮，也可以采用手转手轮进退，仪器自动读取误差、自动记录误差、自动按检定规程数据处理，由打印机输出检测记录和报表。
仪器执行最新检定规程、校准规范。可对各种百分表、内径百分表、杠杆百分表；千分表、内径千分表、杠杆千分表、大量程百分表和各种数显表检定。使用该仪器可大幅度提高工作效率(8-10倍)，减轻劳动强度，特别适合检测工作量大的单位使用。


SZJ-50G型数控（电动）指示表检定仪功能特性
1．四种运行方式：
(1) 定点检测方式：按照检定规程规定的检测间隔，逐点检测检定点误差。检定过程中表针自动移动。在一个检定间隔中，先大步快速接近检定点，然后减速以小步逼近检定点，在检定点读取误差后，立即向下一检定点行进。到量程终点，自动掉头反向逐点检测。
(2) 指定范位重检：对指定区间重新检测，重检区间起点之前范围，快速通过。区间重检结束快速返回零点。重检所得数据复盖之前的数据。方便用于对之前数据的甄别、纠错、确认。
(3) 连续运行方式：带动表针匀速前进或后退，其间可以随时随地改变方向和暂停。方便用于检查表针有无卡针、跳动。
(4) 定值步进方式：按照设定的步距间隔，使表针一步一步定值移动。方便用于本机检定，也可用于引伸计、位移传感器检定。
2.．检定过程表针自动移动、自动记录误差，自动数据处理，超差自动报警。
3.．检测间隔等参数，按照检定规程自动设定。检测大量程百分表时会跟随行程自动改变检测间隔。
4．计量光栅尺分辨力高，精度高，数据稳定可靠，复位置零，重复性极好。
5．配备有大屏幕液晶显示器，薄膜键盘，纯中文操作界面，傻瓜式中文菜单操作引导。显示参数、指令、数据、记录。操作十分简单方便。
6．键盘、液晶显示器面板水平倾角55°，操作、观看方便、舒适。
7．内置大容量数据存储器，检定数据记录自动保存。内置电子日历时钟，检定日期自动生成。设置的参数掉电保存，永久记忆。
8．配备微型打印机，可用实时或查询二种方式打印检测记录和检测报表。打印各受检点正、反行程误差，最大误差，最小误差，示值误差，回程误差，最大相邻误差，任意段示值误差，合格级别，被检表类型，编号，检定员，检定日期。
9．加配专用软件可组成更加方便的电脑（PC机）控制系统，自带高速USB接口，可快速与电脑交换数据。由电脑(台式或笔记本)直接控制检测和完成数据处理。
10．专用小键盘实现检测、微步点动、暂停一手完成，灵活方便。
11．半自动工作：装有手轮，也可手动进退、自动记录误差，自动数据处理，超差自动报警。


SZJ-50G型数控（电动）指示表检定仪主要技术指标
测量范围：0-52mm 　
显示分辨力：0.1μm
数控最小步距：0.1μm
重复性：≤0.1μm 　　　　
回程误差≤0.4μm

示值误差：任意1mm内≤0.8μm；
任意2 mm内≤1.0μm；
任意10mm内≤1.2μm；
任意30mm内≤2.0μm；
全程最大误差≤2.5μm；

工作环境：
温度：（20±5）℃；
相对湿度：≤80％；
电源：AC220V 50Hz；
体 积： 410×170×225(mm)
重 量：12KG；
