UltraTEV Locator便携式局部放电(PD)监测系统

发布时间:2017-10-25 08:35:51 作者:深圳市君达时代仪器有限公司 阅读: 6264 次
本文TAG标签:UltraTEV Loc
UltraTEV Locator便携式局部放电(PD)监测系统 UltraTEV Locator局部放电(PD)监测系统 定位,测量和记录变电站所有设备(包括电缆)的局部放电 收益 定位和测量局部放电,在发生故障前甄

UltraTEV Locator便携式局部放电(PD)监测系统

UltraTEV Locator局部放电(PD)监测系统定位,测量和记录变电站所有设备(包括电缆)的局部放电

收益
定位和测量局部放电,在发生故障前甄别缺陷;
记录和分析局部放电,基于设备的实际状况给出有价值的建议;
更有效的资产管理,更可靠,更效率,更少的成本。

UltraTEV Locator便携式局部放电(PD)监测系统特点

可定位局部放电到10cm 以内;
采用超声波和TEV 两种传感器,可以检测表面放电和内部
放电,同时可以检测相应的环境参数:温度、湿度、气压;
可以记录局部放电的严重度可以用于诊断分析;
同样可以适用于电缆和架空设备;
坚固、防水,内置电池可以工作13 小时。

UltraTEV Locator便携式局部放电(PD)监测系统多功能
1.局部放电定位
两个TEV 传感器可以用用来定位局部放电,采用的是时差法,通过测量信号到达两个传感器的时间差来进行定位。最新的电子技术,可以使该系统的测量精度达到0.3 纳秒,等效距离为10cm 。

2.局放测量
在测量模式中,单个传感器的使用方式与UltraTEVPlus+™ 手持式的仪器一致。
超声波和TEV 传感器都是非常有效的。局部放电的大小会以类似交通灯一样的显示方式呈现其水平。绿色表示没有显著的局部放电,橙色表示存在一些局部放电,红色报警则表示局部放电水平达到较高水平,需要进一步调查。
使用者可以自由选择使用默认的阈值或进行针对性调整。

3.局部放电对比测量
使用者可以进行一下操作:

使用超声波功能测试表面局部放电,然后比较相似设备的测量结果。
使用头戴式耳机,辨别表面局部放电声音信号的特性(仪器使用外差法处理超声波信号)。
在设备的不同位置使用TEV 测试模式测量,并取得相应读数。
局部的温度读数会指示发热区域。
环境因素包括:环境温度、相关的湿度、大气压力都会影响局部放电活动。
将这些测量得来的数据与类似设备的读数以及历史记录做对比。

4.电缆局部放电
利用外接的射频电流互感器(RFCT)来测量电缆中的局部放电。测量结果将以数字方式显示在设备上,单位是皮库。
UltraTEV Locator便携式局部放电(PD)监测系统
5.记录局部放电
UltraTEV Locator™的所有测试数据,包括音频数据都可以存储到仪器的内置存储器中。储存在仪器中的数据可以通过
USB 下载到存储器中。
数据可以直接读取,并转换成电子表格形式,方便添加到测试报告中。

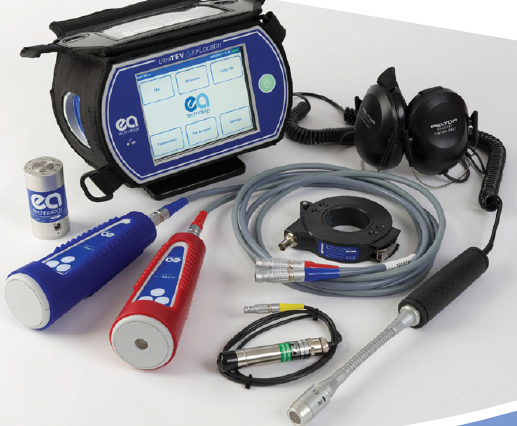

The UltraTEV Locator 包装清单 TM
UltraTEV Locator 主机
TEV/超声波 传感器
TEV(磁吸)传感器
接触式超声波传感器
灵活传感器
非接触式温度传感器
射频电流互感器(RFCT)
Peltor 后挂式耳机
交流相位参考器
充电器
便携包
操作手册
