菲希尔 MMS PC2 模块化测量系统

菲希尔 MMS PC2 模块化测量系统

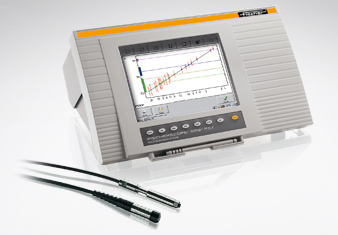

模块化测量系统 FISCHERSCOPE MMS PC2，搭载 Windows™ CE 操作系统，是适用于高精度涂镀层厚度测量与材料测试的理想解决方案。具备通过 LAN 与 USB 连接实现联网的功能，因此可以快速地集成至质量管理系统和自动化制造过程中。设备通过插卡实现模块化设计，能实现与同名手持式仪器相同的功能。为最大程度地提高适用性，可从丰富的探头种类中选择相应的探头，以定量测量样品的各种属性和规格，如涂镀层厚度、导电性以及铁素体含量等。

菲希尔 MMS PC2 模块化测量系统特性：
坚固耐用且功能丰富的台式仪器，可用作多功能测量系统，并可保存和处理测量数据
由于采用模块化结构以及可交换式探头，可实现灵活应用
将多种物理测量技术融入单个仪器中，因此极具适用性：振幅与相位敏感电涡流、磁感应、β 射线
完善的分析与统计功能
通过大型内置触摸屏或使用键盘和鼠标进行直观操作
可通过多种接口集成到自动化生产过程中

菲希尔 MMS PC2 模块化测量系统应用：（模块）
钢材上的镀锌层和油漆涂层；铝材上的阳极氧化涂层 (PERMASCOPE®)
纳米涂层（防指纹）、太阳能电池涂层（薄膜层、CdTe/玻璃底材）、插头触点上的镀金层、焊盘上焊料中的铅、痕量分析、光敏涂层、油层和蜡层 (BETASCOPE®)
电路板表面和通孔中的镀铜层测量 (SIGMASCOPE®)
电路板制造过程中，线路板表面铜层厚度测量（不受中间层铜层影响） (SR-SCOPE®)
电路板制造过程中铜上的阻焊层厚度 (PERMASCOPE®)
汽车行业中，活塞表面上的石墨涂层或制动盘上的防腐蚀涂层 (PERMASCOPE®)
汽车行业中，活塞表面上的铁磁性金属镀层 (NICKELSCOPE®)
奥氏体或双相钢中的铁素体含量 (PERMASCOPE®)
铜、铝、钛等非铁磁性金属的导电性 (SIGMASCOPE®)

菲希尔 MMS PC2 模块化测量系统

PERMASCOPE®模块
这一插入式模块使用电磁感应和涡流的测试方法。
该模块适合于测量涂镀层厚度以及铁素体含量：
钢和铁（Fe）上非铁磁性镀层厚度，如铬、铜、锌、油漆、搪
瓷或塑料在铁基材上的厚度。
用于测量在非磁性金属基材上非铁磁性非导电镀层的厚度。如在铝，铜，锌上油漆或塑、清漆等的厚度。亦可用于测量铝基材上阳极氧化层的厚度。

BETASCOPE®模块
这一插入式模块采用了Beta背散射方法。几乎可以测量在任何基材上的任何材料镀层厚度，只要镀层材料和基材材料元素间存在至少5个原子序数的差别。
该模块应用于：
不锈钢上的纳米薄膜（抗指纹膜）
太阳能电池薄膜（玻璃上的CdTe层）
在电镀厂用手持式探头经济地测量单个的镀层
在油漆制品以及金属基材上有机镀层的厚度.
在金属薄板生产和处理工业的防腐蚀油膜，蜡，"Bonazinc"等涂层的质量检测薄片、纺织物

SR-SCOPE®模块
这一插入式模块采用了微电阻方法，适合于测量多层板上表面铜镀层的厚度。尤其是薄的层积板，也是组成多层印刷线路板的起始材料上的铜镀层，以及带环氧间隙层的多层板上铜镀层的厚度
铜的厚度在0.1至10 µm （0.04 至0.4 mils） 以及5至120 µm （0.2至4.7 mils），不受中间铜层的干扰。

SIGMASCOPE®-PHASCOPE® 1/TEMPERATURE模块
该模块采用相位电涡流法，适用于以下测量要求：
非铁磁性金属的电导率测量（采用内置或外置温度传感器可自动补偿温度变化）
非铁磁性金属镀层的厚度，如钢铁上的锌、铜、铝等，尤其适合表面粗糙的情况或是在非导电基材上的非铁磁性金属镀层测厚。
非铁磁性低电导率基材上非铁磁性高电导率金属镀层的厚度测量，如黄铜或奥氏体材料上的铜厚测量。
钢铁上镍镀层的厚度测量。


阻焊材料之下的铜层的厚度。
SIGMASCOPE®-PHASCOPE® 2 模块
此模块需要配合SIGMASCOPE®-PHASCOPE® 1/TEMPERATURE模块一起使用。
可以测量PCB板上孔内铜层的厚度。
PHASCOPE® DUPLEX 模块
此模块集成了磁感应法和涡流相位法。，这样就能测量双层系统。
只要一次测量就能同时测得Paint/Zn/Steel（双镀层）的厚度。
温度测量模块
此模块连接TF100A探头（探头使用PT100传感器）用以测量温度，测量范围0--﹢80℃（0--﹢178℉）。在某些测量模式中，温度测量非常的有用。例如：在Beta射线反向散射法和电阻测试法中作为温度补偿。
