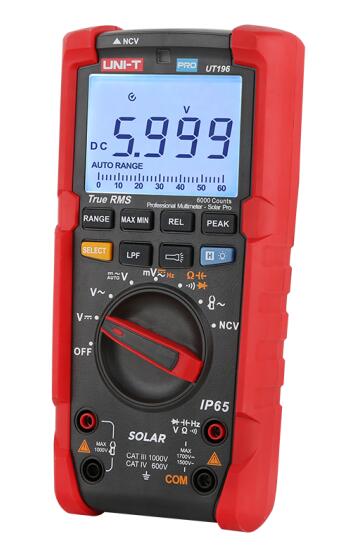

UT196 光伏专业数字万用表
UT196 光伏专业数字万用表
UT196是一款具备高可靠性、高安全性的6000位计数光伏专用万用表（真有效值）,特有的DC 1700V/AC 1500V高电压测量。具有超大屏幕数字显示和高解析度的模拟指针显示，全量程过载保护和独特的外观设计，使之成为性能更为实用新一代电工测量仪表。本仪表系列可用于测量：交直流电压、电阻、二极管、电路通断、电容、频率、自动检测交直流电压、交流电流（需外接柔性电流传感器）、NCV交流电场感应等。具备数据保持、相对测量、峰值测量、低通滤波、欠压提示、背光和自动关机等功能。
可用于各类冶炼、通讯、制造、石油、国防、电力、电工、光伏机站、电路电力设备的检测、维护和维修的专用测量工具，更多地解决工厂自动化、配电和机电等测量要求。
UT196 光伏专业数字万用表产品主要特点
真有效值，显示位数：6000；
1700V直流电压测量，适用于光伏阵列系统电压的测量；
1500V交流电压测量，适用于矿用等大型电机电压测量；
可选配柔性电流钳扩展电流测量范围至3000A；
交流电压及频率、交流电流及频率同屏显示；
交直流电压自动判别（仅600V位）；
ACV ACA频响：45Hz ~1kHz；
具备NCV非接触验电功能；
具备背光及手电筒；
自动/手动量程切换/模拟条：31段;；
低通滤波功能
防水防尘等级：IP65；
峰值保持（Peak Hold）；
UT196 光伏专业数字万用表
|
基本功能 |
量程 |
基本精度 |
|
型号 |
|
UT196 |
|
直流电压(V) |
600.0mV |
±（0.5%＋5） |
|
6.000V/60.00V/600.0V/1700V |
±（0.2%＋5） |
|
|
交流电压(V) |
600.0mV/6.000V/60.00V/600.0V/1500V |
±（0.8%＋3） |
|
低通滤波测量 |
6.000V/60.00V/600.0V/1500V |
±（2%＋9） |
|
交直流电压（智能测量） |
600V |
±( 2.0%＋3 ) |
|
频率(Hz) |
60.00Hz~1.000MHz |
±（0.08%+4) |
|
电阻(Ω) |
600.0Ω |
±（1%＋2） |
|
6.000kΩ/60.00kΩ/600.0kΩ |
±（0.8%＋2） |
|
|
6.000MΩ |
±（1.2%＋3） |
|
|
60.00MΩ |
±（2.5%＋5） |
|
|
电容(F) |
60.00nF |
±（3%+10) |
|
600.0nF/6.000uF/60.00uF/600.0uF |
±（1.9%＋5） |
|
|
6.000mF/60.00mF |
±（5%＋5） |
|
|
特殊功能 |
||
|
最大显示 |
|
6000 |
|
可选配柔性电流探头 |
扩展交流电流测量范围至3000A |
√ |
|
双显 |
|
√ |
|
自动量程 |
|
√ |
|
NCV测试 |
|
√ |
|
二极管测试 |
|
√ |
|
通断蜂鸣 |
|
√ |
|
相对值测量 |
|
√ |
|
最大值/最小值 |
|
√ |
|
峰值捕获（PEAK） |
|
√ |
|
低通滤波测量 |
|
√ |
|
声光提示 |
|
√ |
|
低电压显示 |
＜约7.5V |
√ |
|
数据保持 |
|
√ |
|
模拟条 |
|
√ |
|
自动关机 |
约15分钟 |
√ |
|
手电筒 |
|
√ |
|
IP防护等级 |
|
IP65 |
|
跌落测试 |
|
2m |
|
安规等级 |
|
CATⅢ 1000V/CATⅣ 600V |
|
基本参数 |
||
|
电源 |
9V(6F22) |
|
|
机身颜色 |
红色+灰色 |
|
|
机身重量 |
485g |
|
|
机身尺寸 |
195 x 95 x 58mm |
|
|
标准配件 |
表笔,电池 |
|
|
标准包装 |
彩盒,布包,说明书 |
|
|
标准包装数量 |
10台 |
|
|
标准包装尺寸 |
480×370×195mm |
|
可搭配UT-CS09D使用 (可测量3000A交流电流)
