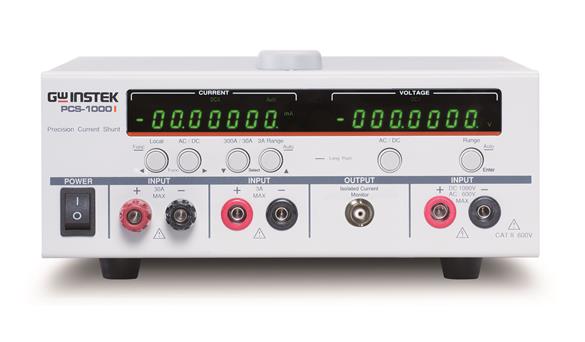

PCS-1000I高精度电流分流器
PCS-1000I高精度电流分流器
固纬电子 新推出的PCS-1000I是隔离输出的高精度电流分流器，承继PCS-1000可同时进行电压与电流的采样功能。PCS-1000I采用5组独立shunt
resistor提供300A, 30A, 3A, 300mA, 30mA五个电流量测档位，采用独立的两组24bits
ADC和低温度飘移系数电子元件，主要应用于电源装置的电流量测，其量测上的高精准度不仅可作为仪器调整校验使用，也不会因为温度差异造成量测误差。PCS-1000I可自动为使用者选择最高量测解析度，进行量测。帮助使用者自动切换档位，节省操作时间。
PCS-1000I提供BNC输出，可连接示波器直接观测输出电流波形变化，取代电流探棒。一般示波器，不具备隔离通道，输入输出为共点结构设计，所以输出负载容易造成量测误差。PCS-1000I采用隔离式电流输出设计，可以避免示波器非隔离输出所造成量测误差。PCS-1000I不仅为高精度的交、直流分流器，更提供USB及GPIB的通讯界面给使用者进行远端程序控制，可以同时进行电压及电流的量测。PCS-1000I所提供的SCPI的通讯命令，使用者可利用电脑远端控制PCS-1000I进行量测数值回读。
PCS-1000I上市后，将全面取代PCS-1000非隔离输出机种的供货，PCS-1000届时将全面停产。
PCS-1000I高精度电流分流器
6 1/2数字电压、电流测量分辨率
同时电流与电压测量
五段电流测量(交流&直流): 30mA/ 300mA/ 3A/ 30A/ 300A
交流电压测量: 200mV/ 2V/ 20V/ 200V/ 600V
直流电压测量: 200mV/ 2V/ 20V/ 200V/ 1000V
标配: USB& GPIB
CE认证
PCS-1000I高精度电流分流器
|
直流特性 |
|||
|
直流电压 |
|||
|
檔位 |
1 Year 23 ℃ ± 5 ℃ |
温度系数/℃ |
|
|
200.0000 mV |
0.0050 + 0.0035 |
0.0005 + 0.0005 |
|
|
2.000000 V |
0.0050 + 0.0010 |
0.0005 + 0.0001 |
|
|
20.00000 V |
0.0050 + 0.0010 |
0.0005 + 0.0001 |
|
|
200.0000 V |
0.0050 + 0.0010 |
0.0005 + 0.0001 |
|
|
1000.000 V |
0.0050 + 0.0020 |
0.0005 + 0.0001 |
|
|
准确度 : ± (% of 读值 + % of 檔位)电压文件位输入阻抗: 10MΩ 所有电压文件位 |
|||
|
直流电流 |
|||
|
檔位 |
电阻压降 |
23 ℃ ± 5 ℃ @1年 |
温度系数/℃ |
|
30.00000 mA |
<0.4 V |
0.01 + 0.005 |
0.001 + 0.002 |
|
300.0000 mA |
<0.5 V |
0.01 + 0.005 |
0.001 + 0.002 |
|
3.000000 A |
<0.8 V |
0.01 + 0.005 |
0.001 + 0.002 |
|
30.00000 A *1 |
<0.8 V |
0.01 + 0.005 |
0.001 + 0.002 |
|
300.0000 A*1 |
<0.8 V |
0.02 + 0.005 |
0.001 + 0.002 |
|
准确度 : ± (% of 读值 + % of 檔位) |
|||
|
隔离输出直流电流准确度 |
|||
|
檔位 |
解晰度( 6 1/2) |
直流 准确度 |
温度系数/℃ |
|
30.00000 mA |
0.00001mA |
0.1 + 0.05 |
0.001 |
|
300.0000 mA |
0.0001mA |
0.1 + 0.05 |
0.001 |
|
3.000000 A |
0.000001A |
0.1 + 0.05 |
0.001 |
|
30.00000 A *1 |
0.00001A |
0.1 + 0.05 |
0.001 |
|
300.0000 A *1 |
0.0001A |
0.2 + 0.05 |
0.001 |
|
准确度 : ± (% of 输出值 + % of 满刻度)满刻度电流时的输出电压 = 3V |
|||
|
交流特性 |
|||
|
有效值交流电压 |
|||
|
檔位 |
频率 |
23 ℃ ± 5 ℃ @1年 |
温度系数/℃ |
|
200.0000 mV |
45Hz - 2kHz；2kHz - 10kHz；10kHz - 20kHz |
0.5 + 0.05；1.0 + 0.05；2.0 + 0.10 |
0.005 + 0.005 |
|
2.000000 V |
0.005 + 0.005 |
||
|
20.00000 V |
0.005 + 0.005 |
||
|
200.0000 V |
0.005 + 0.005 |
||
|
600.000 V |
0.005 + 0.005 |
||
|
准确度 : ± (% of 读值 + % of 檔位) |
|||
|
有效值交流电流 |
|||
|
檔位 |
频率 |
23 ℃ ± 5 ℃ @1年 |
温度系数/℃ |
|
30.00000 mA |
45Hz - 2kHz；2kHz - 10kHz |
0.5 + 0.05；1.0 + 0.05 |
0.03 + 0.006 |
|
300.0000 mA |
0.03 + 0.006 |
||
|
3.000000 A |
0.03 + 0.006 |
||
|
30.00000 A *1 |
45Hz - 400Hz |
0.5 + 0.05 |
0.03 + 0.006 |
|
300.0000 A *1 |
0.03 + 0.006 |
||
|
准确度 : ± (% of 读值 + % of 檔位) |
|||
|
监测-交流电流准确度 |
|||
|
档位 |
频率 |
交流 准确度 |
温度系数/℃ |
|
30.00000 mA |
45Hz - 2kHz；2kHz - 10kHz |
0.2 + 0.05；0.5 + 0.05 |
0.001 |
|
300.0000 mA |
0.001 |
||
|
3.000000 A |
0.001 |
||
|
30.00000 A *1 |
45Hz - 400Hz |
0.5 + 0.05 |
0.001 |
|
300.0000 A *1 |
0.001 |
||
|
准确度 : ± (% of 输出值 + % of 满刻度)；满刻度电流时的输出电压 = 3V；输入电流必须大于该档位满刻度的10%以上，才能进行有效测量 |
|||
|
一般 |
|||
|
电源 |
100 V / 120 V / 220 V / 240 V ±10% |
||
|
输入频率 |
50/60 Hz |
||
|
操作环境 |
Full accuracy for 0 ℃ to 55 ℃, Full accuracy to 80% R.H. at 40 ℃ |
||
|
储存环境 |
-40 ℃ to 70 ℃ |
||
|
功耗 |
Max 35VA |
||
|
尺寸 |
210 mm (W) * 80 mm (H) * 390mm (D) |
||
|
重量 |
Approximately 5 kg |
||
