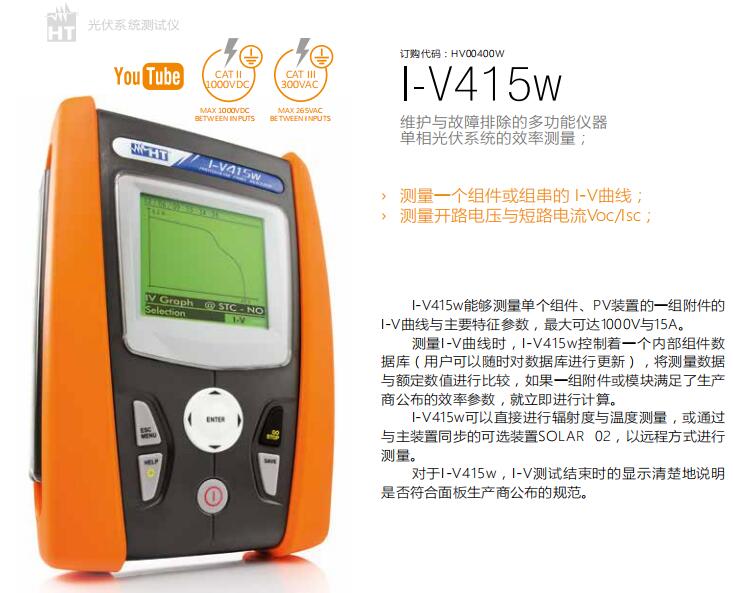

意大利HT I-V415w 光伏组件I-V曲线测试仪 光伏系统测试仪

意大利HT I-V415w 光伏组件I-V曲线测试仪 光伏系统测试仪

维护与故障排除的多功能仪器单相光伏系统的效率测量；
› 测量一个组件或组串的 I-V曲线；
› 测量开路电压与短路电流Voc/Isc；

I-V415w能够测量单个组件、PV装置的一组附件的I-V曲线与主要特征参数，最大可达1000V与15A。
测量I-V曲线时，I-V415w控制着一个内部组件数据库（用户可以随时对数据库进行更新），将测量数据与额定数值进行比较，如果一组附件或模块满足了生产商公布的效率参数，就立即进行计算。
I-V415w可以直接进行辐射度与温度测量，或通过与主装置同步的可选装置SOLAR 02，以远程方式进行测量。
对于I-V415w，I-V测试结束时的显示清楚地说明是否符合面板生产商公布的规范。

光伏系统的维护
• 测量PV组串或／组件的的输出电压，最大1000V DC
• 测量PV组串或／组件的的输出电流，最大15A DC
• 每个I-V 曲线128点，采用STD或电容式
• 测量Voc-Isc-Pmax-Vmpp-Impp-Fill 因数
• 通过外部探头测量电池温度
• 通过参考电池，测量辐射量[W/m2]
• 测量组串／组件输出的DC与额定功率
• 测定 I-V曲线，直接测量辐射／温度参数
• 使用远程装置SOLAR-02测定 I-V曲线
• 测量组件RS内阻
• 采用四个端子的测量方法
• 直接与参考条件进行比较（STC – 1000W/m2, 25℃）
• 测试结果 OK / NO
• 内部数据库最多可以控制30个PV模块 （通过软件控制30.000 模块）
• 数据储存用的内存
• 调用显示屏上的测量数据
• 光纤／USB接口，将数据传输到PC
• 屏幕在线帮助

意大利HT I-V415w 光伏组件I-V曲线测试仪
显示： LED自定义，128×128pxl、带背光
电源： 6×1.5V 碱性电池；型号：AA LR06
自动关机： 在待机模式，5分钟后
I-V曲线持续时间： > 200条曲线（数据）
PC 接口： 光电隔离接口／USB
安全： IEC/EN61010-1
安全与测量附件： IEC/EN61010-031, IEC/EN61010-032
I-V曲线测量： IEC/EN60891, IEC/EN62446
绝缘： 双重绝缘
污染等级： 2
测量分类： CAT II 1000V DC, CAT III 300V （对地）
输入之间最大为1000V
尺寸： 235x165x75 mm
重量(含电池):1.3 kg

配件
KITGSC4 4条电缆 + 4 个鳄鱼夹
KITPVMC3 2个适配器，带有连接器MC3
KITPVMC4 2个适配器，带有连接器MC4
HT304N 辐射测量用的传感器
M304 机械测斜仪
TOPVIEW2006 Windows 软件+光纤／USB C2006电缆
VA500 刚性手提箱
用户手册
ISO9000 校准证书

可选配件
PT300N PV模块温度用的PT1000探头
SP-0400 肩带，可以空手使用该仪器
SOLAR02 用于辐射与温度测量的远程装置
KITPVEXT25M 测试延长线套 绿/黑色，25米
