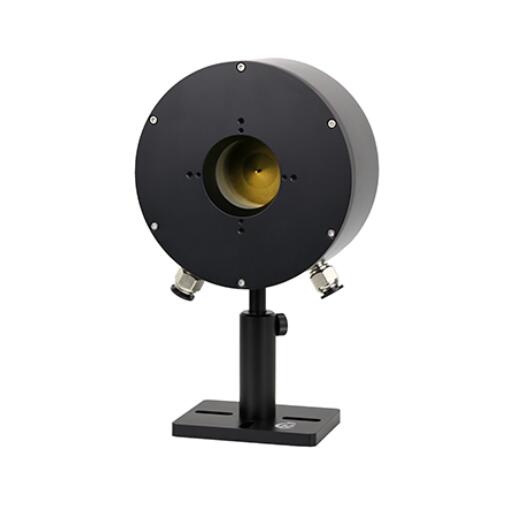

100W-10kW 水冷型激光功率计探头W10K-PT-45
100W-10kW 水冷型激光功率计探头
W10K-PT-45型激光功率计探头适用于测量高功率密度的激光，水冷却模型下最大持续测量功率可达10kW，具有ɸ45mm的探测口径。
特点：
·锥体结构·水冷模式·45mm探测口径
·PC端USB接口输出可选·最大连续测量功率可达10kW
|
型号 |
W10K-PT-45 |
|
光谱范围（μm） |
0.8 - 2, 10.6 |
|
功率范围 |
100W - 10kW |
|
测量能力 |
|
|
分辨率 (W) |
1 |
|
测量不确定度（±%） |
< 1 |
|
非线性度（±%） |
< 2 |
|
精度（±%） |
< 5 |
|
响应时间（s） |
< 3 |
|
吸收体类型 |
PT |
|
探测口径（mm） |
45 |
|
损伤阈值 |
|
|
最大平均功率密度 |
3kW/cm² |
|
入射光束照射要求 |
为避免探头受损坏，对入射光束照射位置与倾斜角度提出如下要求： ①入射光束中心应照射在探头锥体中心，最大位置偏移量不超过光斑直径的1/4; ②入射光束最大倾斜角度±5度。 |
|
物理特性 |
|
|
规格（mm） |
Φ146 × 70 |
|
冷却方式 |
水冷 |
|
冷却水流量（L/min） |
8 - 10 |
|
接口类型 |
DB-9M |
|
电缆长度（m） |
5 |
