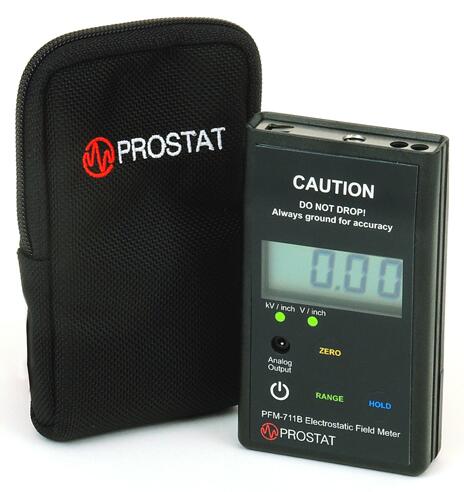

美国Prostat PFM-711B静电场测试仪（红外，非接触式）
美国Prostat PFM-711B静电场测试仪（红外，非接触式）
准确测量静电场
PFM-711B电场仪是一种精准的静电场测量装置。该PFM-711B电路是一个数字，电子斩波器的设计，这使仪器能够在电离空气的区域进行静电场测量present.For 准确、可重复的性能，PFM-711B必须在正常运行期间接地。PFM-711B本身就可以测量几乎任何平面或物体产生的静电场。
以1伏和10伏为增量测量
在千伏/英寸的范围内，PFM-711B将显示0到0之间的静电场电压±20000伏，以10伏为增量，距离充电电池1英寸（25毫米）surface.In 在V/英寸范围内，磁场计测量的磁场密度为0到±在距带电表面1〃（25mm）距离处，以1伏的增量增加1999伏。该仪器易于使用，其控制装置设计为单手操作。
提供地面参考
PFM-711B野外仪表外壳是导电的。它为测量电路提供接地基准。为了准确测量，必须将手持仪表的人员正确接地，或者将仪表与仪表上的金属卡扣进行接地连接case.Ground 该案件通过佩戴功能腕带是正确接地。打开仪表并选择所需范围。确保保持未接合。按下零点控制按钮，将显示屏调整为零（0）伏。
准确测量的靶心
测距灯有助于准确测量仪器的位置。将PFM-711B野外测量仪的前传感器与被测表面或物体对齐约1英寸（25毫米）。将仪器移向或远离表面，直到红牛的眼睛聚焦在测试上surface.Once 如果仪器位置正确，PFM-711B将在其显示器上显示测得的静电场。如果需要，按下保持按钮一次以锁定显示器上的指示。选定范围的LED将闪烁。
与录音设备一起使用
PFM-711B是ESD控制市场上最灵活的现场仪表。结合多种附件，可进行多种不同的测量，分析静电敏感过程或影响因素environment.The 当与X-Y绘图仪、模拟数据记录设备或Prostat自动分析系统一起使用时，模拟输出允许记录测量值(未提供录音设备和电缆。）
PFM-711B静电场计
手持式电场计定位并测量静电场密度
轻便、便携、手持式野外测量仪
以1伏/0至±1999伏的增量测量，
以10 V/增量测量0至±20000 V
精度<±5%
LED测距灯有助于将仪表定位在正确的距离
“归零”按钮允许将显示调整为零（0）
保持功能冻结显示屏上的测量值
与Prostat CPM-720B充电板监视器和PCS-730B静电充电器配合使用
与Prostat PGA-710B自动分析系统或X-Y绘图仪一起使用
分析鞋类/地板组合
验证电离器平衡和衰减时间性能
包括NIST可追溯证书和数据
美国Prostat PFM-711B静电场测试仪
|
性能 |
|
|
总体范围 |
低电压范围：0到±1999 V高电压范围：0到±19.99千伏 |
|
准确度 |
电压监视器输出：优于±5%读数，±10 mV电压显示：优于±5%读数，±2计数 |
|
稳定度 |
±10计数 |
|
电压监测器 |
|
|
输出量 |
±20.0kV电表读数等于±2.0伏特输出 |
|
比率 |
低电压：0到2,000伏特等于±0.2伏特输出范围0到20,000伏特等于±2伏特输出 |
|
前面板 |
|
|
显示 |
字符数：3.5位字符格式：7段字符大小：12.70mm H x 7.62mm W自动极性低电池指示器 |
|
范围 |
V/英寸：0至±1999 V/英寸 |
|
|
千伏/英寸：0至±19.99千伏/英寸 |
|
显示分辨率 |
低电压：1伏特增量 |
|
|
高量程：10伏特增量 |
|
取样率 |
显示读数每0.5秒更新一次，模拟读数每100 ms或每秒10次 |
|
低电池 |
低电池指示灯开启电压为7.4伏特 |
|
动力 |
|
|
输入 |
9 VDC碱性电池 |
|
电池寿命 |
大约。20小时(连续使用) |
|
接地 |
|
|
案例 |
通过导电外壳接地的电路 |
|
地卡 |
10毫米紧固件安装在机箱背面 |
|
测量距离 |
|
|
|
1“±1/64”(25 mm±0.5mm)LED距离指示器 |
|
|
对准目标显示1英寸(25毫米) |
|
控制 |
|
|
键盘 |
自定义膜控制不同的功能。 |
|
开/关 |
用短压力机把仪器打开，用长压力机把仪器关了 |
|
范围 |
选择V/英寸(0-2000V)和kV/英寸(0-20kV) |
|
零 |
将显示的值调整为零(0) |
|
握住 |
捕获并保持稳定的度量 |
|
输出量 |
|
|
模拟输出 |
2.5毫米千斤顶(3/32“)音频千斤顶2伏特输出相当于20千伏 |
|
响应时间 |
小于180毫秒(90%-10%) |
|
传感器噪声信号(典型)1 |
最大电压：+3伏最小电压：-5伏特 |
|
环境 |
|
|
操作温度 |
10°C至30°C(50°F至80°F) |
|
工作相对湿度 |
0%-80%，不凝结 |
|
操作高度 |
2000米 |
|
物理规格 |
|
|
尺寸(附地扣) |
27.2毫米x61.5毫米x 105.9毫米 |
|
|
1.07“x2.41”x4.17“ |
|
重量 |
142克(5.0盎司)带电池 |
|
保修 |
|
|
|
2年在电路板、显示器和膜上工作 |
|
|
在传感器上工作了1年2 |
|
1典型的规格没有得到保证。 |
|
|
2对传感器的保修限于没有掉落或用于测量大于20 kV的源的有缺陷的传感器。 |
|
以上中文参考，以英文参数为准
