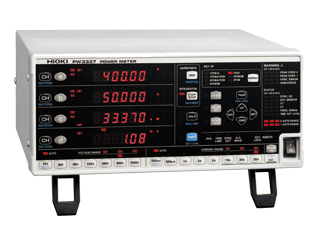

日本日置 PW3336 数字功率计

日本日置 PW3336 数字功率计
日本日置 PW3336 数字功率计标配谐波测量 高精度3ch功率计，以直接输入方式正确测量最大到AC/DC 1000V/65A的设备，PW3336(2ch机型) PW3337(3ch机型) 从DC、单相2线到三相4线皆可测量，可用于马达、变频器、功率调节装置、电源等的开发·生产
可用于机床或空调设备等工业设备、家电设备的节能性能的掌握及确认
大电流测量也不影响测量精度
保证电流最大直接输入到65A的精度。超过65A的大电流也可通过
使用选件的电流传感器进行测量。
一般的直接输入方式的功率计，在输入大电流的情况下，由于分流
电阻的自发热，精度会变差。而PW3336/PW3337通过使用DCCT
方式使得输入电阻变小，由自发热引起的精度影响基本为零。日本日置 PW3336 数字功率计特点
直接输入的方式准确测量最大AC/DC 1000V/65A的仪器
支持支持2ch输入，DC、可测单相2线~三相3线
用于马达、变频器、功率调节器、电源等的开发和生产
高基本精度：±0.15%
宽频带：DC，0.1Hz~100kHz
直接输入方式下最大可测65A的大电流
标配谐波测量：符合IEC61000-4-7
变压器/马达的无负载试验中，即便是低功率因数也能实现高精度测量
支持最大AC 5000A输入，带外部电流传感器输入端口
最多可同时控制8台仪器

日本日置 PW3336 数字功率计技术参数

测量线路	单相2线、单相3线、三相3线、三相4线(每个接线均可设置电压/电流量程)
测量项目	电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、效率、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有效功率、电压纹波率、电流纹波率
谐波相关项目	同步频率范围：10Hz～640Hz，分析次数：最多50次 谐波电压有效值，谐波电流有效值，谐波有功功率，总谐波电压畸变率，总谐波电流畸变率，基波电压，基波电流，基波有功功率，基波视在功率，基波无功功率，基波功率因数(位移功率因数)，基波电压电流相位差，通道间电压基波相位差，通道间电流基波相位差，谐波电压含有率，谐波电流含有率，谐波有功功率含有率 (仅限通过专用软件获取数据：谐波电压相位角，谐波电流相位角、谐波电压电流相位差)
测量量程	[电压] AC/DC 15V～1000V，7档量程 [电流] AC/DC 200mA～50A，8档量程 [功率] 3.0000W～150.00kW (根据电压·电流量程的组合而定)
累积测量 (累积：10000小时以下)	[电流] 6位显示 (0.00000 mAh～，极性分类和综合值) [有功功率] 6位显示 (0.00000 mWh～, 极性分类和综合值)
输入电阻 (50/60 Hz)	电压：2 MΩ，电流：1 mΩ以下 (直接输入)
基本精度 (有功功率)	±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz ~ 66 Hz, 输入< 50% f.s.时) ±0.15% rdg. (45 Hz ~ 66 Hz, 50% f.s. ≤ 输入时)
显示更新率	约5次/s～20s (根据平均次数的设置而变化)
频率特性	DC，0.1Hz～100kHz
D/A输出 仅限-02/-03	16ch (从下面选择输出项目)，电平输出DC ±2 V，波形输出1 V f.s. 电平输出/波形输出(电压/电流/有功功率)，电平输出(视在功率/无功功率/功率因数等)，高速有功功率电平输出
功能	[整流方式切换] AC+DC, AC+DC Umn, AC, DC, FND 自动量程，平均值，VT·CT设置，同步控制，MAX/MIN等
接口	标配RS-232C/LAN，支持GP-IB(仅限-01、-03)
电源	AC 100 V～240 V, 50/60 Hz, 40 VA
体积及重量	305W × 132H × 256D mm, 5.6 kg
附件	使用说明书×1，测量指南×1，电源线×1
