当前位置: 主页 > 电工仪器 > 功率计 > 日本日置 CM3286 钳形功率计

日本日置 CM3286 钳形功率计

发布时间:2018-04-30 11:03:06 作者:深圳市君达时代仪器有限公司 阅读: 6215 次
日本日置 CM3286 钳形功率计 日本日置 CM3286 钳形功率计能快速测量 电流电压功率功率因数迅速检测, 可准确测量电流地址最小60mA测5W到最高600A测360W的 例:交流单相测量(1P2W)功率(测量
日本日置 CM3286 钳形功率计
日本日置 CM3286 钳形功率计能快速测量电流·电压·功率·功率因数迅速检测,· 可准确测量电流地址最小60mA测5W到最高600A测360W的 例:交流单相测量(1P2W)功率(测量单相功率时)·电流,电压,功率及其他,简单累积电能或相序亦可测量·通过真有效值准确测量畸变波形

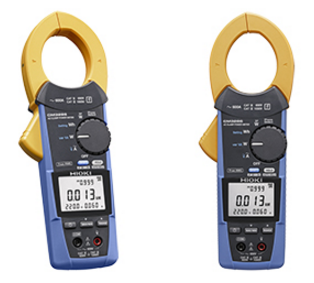

AC钳形功率计CM3286/CM3286-01快速检查电流、电压、功率和功率因数日本日置 CM3286 钳形功率计
可以同时显示4种参数
最小可测功率5W、电流60mA的功率计 可以60mA的低电流从5W最高测量到360kW功率
还能测量电流、电压、功率等简单累积电能或相序
支持快速测量的操作系统
通过保持数据即可将测量值传输至智能手机中,并快速记录数据(仅限CM3286-01
CAT IV 600,CATIII 1000V
日本日置 CM3286 钳形功率计技术参数
测量线路 单相,三相(平衡,无波形畸变)
测量项目 电压、电流、电压/电流波形峰值、有功/视在/无功功率,功率因数,相位角※1无功效率,频率,简单单相电能
【仅限CM3286-01※2)】电压/电流谐波
电压 [测量范围] 80.0 V〜600.0 V,单量程,基本精度45 - 66 Hz : ±0.7% rdg. ±3 dgt., (频率特性: 45〜 1 kHz,真有效值)
电流 [测量范围] 0.060 A〜600.0 A,3档量程,基本精度45 - 66 Hz : ±1.3% rdg. ±3dgt., (频率特性: 45〜 1 kHz,真有效值)
功率 [単相] 0.005 kW〜360.0 kW
基本精度: ±2.0% rdg. ±7 dgt. (50/60 Hz 功率因数=1)
[平衡三相3线] 0.020 kW〜623.5 kW
基本精度: ±3.0% rdg. ±10 dgt. (50/60 Hz功率因数=1)
[平衡三相4线] 0.040 kW〜1080 kW
基本精度: ±2.0% rdg. ±3 dgt. (50/60 Hz功率因数=1)
谐波 【仅限CM3286-01※2】电压、电流最多30次的谐波电平/总谐波畸变率
其他功能 [相位角※1]超前-180.0°〜 延迟179.9°, [功率因数] -1.000 〜 1.000
[谐波] 45.0 Hz〜999.9 Hz, 波峰值, 检相, 最大/最小值显示, 自动保持, 电能比较, 不平衡三相功率推算显示等
防尘防水性 IP54 (EN60529)手持部分,若遇水则可能增加测量导体的触电风险
通讯接口 Bluetooth® 4.0LE, Bluetooth®通讯在iOS端或Android端显示测量值
电源 5号碱性干电池(LR03)×2, 连续使用时间: 25 h (背光灯OFF时)
可测导体直径 φ46 mm, 钳口尺寸: 92 W × 18 D mm
体积及重量 82W × 241H × 37D mm, 450 g
附件 连接线L9257 ×1, 5号碱性干电池 (LR03) ×2, 携带包C0203 ×1, 使用说明书 ×1, 【仅限CM3286-01】电波使用时的注意事项 ×1
※1)从电流、电压的零交叉中求得的相位角
※2)谐波能够使用软件(GENNECT Cross)来显示(计划升级中)
日本日置 CM3286 钳形功率计使用适用于平板电脑或智能手机的软件可以收集数据。(仅限CM3286-01)
※三相功率是指假设在50/60Hz下平衡条件或无畸变的正弦波的指示值。被不平衡、变频器所控制的三相线路中无法正确测量。而且明显波形畸变导致无法检测相序(零交叉)时,无法进行测量和显示。※功率因数/相位角/无功效率是从电流、电压的零交叉中求出的值。明显的波形畸变导致无法检测相序(零交叉)时,无法进行测量和显示。

日本日置 CM3286 钳形功率计测量范围广的手持式钳形功率计日本日置 CM3286 钳形功率计
测量范围广,适用于工厂到家用场合。
可以准确测量最小60mA的低电流的话从5W到最大600A下360kW的功率(单相功率时)
<测量线路>
策略单相到平衡三相(推算值)的功率
(单相2线、单相3线、平衡三相3线、平衡三相4线)
*三相是指通过运算出来的推算功率值

日本日置 CM3286 钳形功率计清晰的画面
相关项目和接线场所一起显示(主项目×1,副项目×3)

日本日置 CM3286 钳形功率计快速的数据记录(进行CM3286-01)
保持测量值的话,则可将数据自动传输至手头的智能手机或平板设备中,无需做笔记。
现场也能制作简单的报告(PDF)。
若以CSV格式保存数据的话,则可以使用Excel进行编辑。
*对应Android、iOS
*使用专用应用软件GENNECT Cross

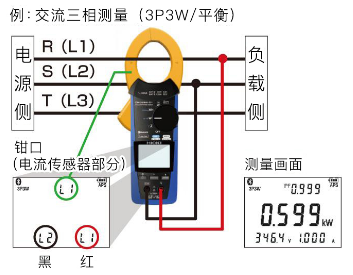

日本日置 CM3286 钳形功率计简单接线指南功能
进行三相的接线时,会在画面的上下显示接线场所的简单指南。

日本日置 CM3286 钳形功率计自动保持功能
测量值稳定后出现蜂鸣音,并自动保持显示值。
在较难看到显示屏,或较难按到保持按钮时非常有用。

声音和光的双重警报功能
检测电流或电压过输入时,以红色背光灯和蜂鸣音发出警报,从而防止事故发生。

日本日置 CM3286 钳形功率计不平衡测量也简单完成
进行2次单相功率测量的话,会自动相加,能够测量三相3线的不平衡功率。(进行3次测量时可以测量三相4线)

日本日置 CM3286 钳形功率计用于简单测量电源的变化
因为能够显示最大值(MAX)、最小值(MIN)、平均值(AVG),所以有助于掌握变化情况。 也能测量波峰值(PEAK)的最大值,因此能够确认波峰值电平的变化。

日本日置 CM3286 钳形功率计适用于大口径、大电流测量
和选件中的钳式转换器9290-10组合,可以测量φ55 mm、80×20 mm的汇流排。 可以测量AC1000A(5分钟最大1500A)的大电流。
