日置 BT3563 电池测试仪

发布时间:2018-05-13 14:37:57 作者:深圳市君达时代仪器有限公司 阅读: 6659 次
本文TAG标签:日置电池测试仪BT3563
日置 BT3563 电池测试仪 日置 BT3563 电池测试仪 可检查范围覆盖大型单体电池包到高电压电池组 BT3563测试 内部阻抗+电池电压的同时高速测量 无论是趋向大型化、低阻化的锂电池,还是高
日置 BT3563 电池测试仪

日置 BT3563 电池测试仪可检查范围覆盖大型单体电池包到高电压电池组
BT3563测试内部阻抗+电池电压的同时高速测量
无论是趋向大型化、低阻化的锂电池,还是高电压应用增长中的电池组,面对不断发展的 电池生产行业,电池测试仪BT3563、BT3562和3561能够同时高速检查内部电阻(IR)和电 池电压(OCV),无疑是一个强有力的支持。
·能够测量高达300V的高电压电池组(BT3563)
·高精度电压测量(精度0.01%rdg.),最适用于单体电池检查
·增大测试电流使测试回路更加稳定
·响应时间10ms+采样时间8ms的高速测量(BT3563、BT3562)
·3mΩ~3000Ω的量程,从大型单体电池包到纽扣电池等皆可对应(BT3563、BT3562)
日置 BT3563 电池测试仪

日置 BT3563 电池测试仪有丰富的功能支持测量
交流4端子法:
阻抗测量使用的是交流4端子法。测量时能够不受测 试线的配线阻抗影响。
测量异常检查:能检测出测试探头的接触不良和断线情况,提高测量的可信度。
自动校准:能够自动补偿内部测量电路中的微小漂移和增益变化,保证高精度测量。
平均值功能:利用2~16次计算一次平均值的功能,减少不稳定因素,可放心测量。

通过测量阻抗和电压来确认出货产品的质量-用于高压电池组检查
用于电池模块检查,用于大型(低阻抗)元件检查,用于纽扣电池的高速量产检查,用于燃料电池组测量,用于电池的研究开发测量

日置 BT3563 电池测试仪技术参数

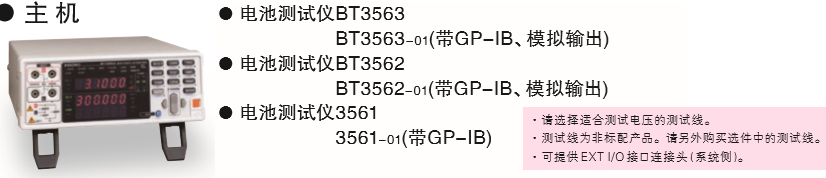

  BT3563/BT3563-01 BT3562/BT3562-01
最大输入电压 额定输入电压:DC±300V
对地间最大额定电压:DC 300V
额定输入电压:DC±60V
对地间最大额定电压:DC 70V
电阻测量量程 3mΩ (最大显示3.1000mΩ,分辨率0.1μΩ)3000Ω量程 (最大显示3100.0Ω,分辨率100mΩ)7档切换
测量精度:±0.5% rdg. ±5 dgt. (30mΩ3000Ω量程EX.FAST时加上±3 dgt.FAST/MEDIUM时加上±2 dgt.)
±0.5% rdg. ±10 dgt. (3mΩ
量程,EX.FAST时加上±30 dgt.FAST时加上±10 dgt.,MEDIUM时加上±5 dgt.)
测量源频率:1 kHz ±0.2 Hz,测试电流:100 mA (3mΩ量程) 10 μA (3000Ω量程),开路端口电压: 25 V peak (3/30mΩ量程) 7 V peak (300mΩ量程)4V peak (3Ω 3000Ω量程)
电压测量量程 DC 6V(分辨率10μV) DC 300V (分辨率1mV)3档切换 DC 6V (分辨率10μV) DC 60V (分辨率 100μV)2档切换
测量精度 ±0.01%rdg. ±3dgt.EX.FAST时加上±3dgt.FAST/MEDIUM时加上±2dgt.
显示 电阻31000,电压600000LED
采样时间 EX.FAST4msFAST12msMEDIUM35msSLOW150ms
显示值为最快时,根据测量项目、电压频率的不同而不同
整体测量时间 响应时间+采样时间(电阻/电压都约10ms的响应时间为参考值,根据被测物的不同而不同)
比较功能 判断:Hi/IN/Lo(电阻、电压分别判断),综合判断(PASS/FAIL,电阻判断结果和电压判断结果的AND运算),画面显示,蜂鸣,外部I/O输入(开路集电极,35V,最大DC 50mA
模拟输出 BT3563-01BT3562-01机型 电阻测量值(显示值DC 0V3.1V
接口 EXT I/ORS-232C、打印机(通过RS-232C)、GP-IB(仅-01机型)
体积和重量 215W×80H×295Dmm2.4kg
附件 电源线×1
