美国ACT-1B 和ACT-3X系列面板式转速表
美国ACT-1B 和ACT-3X系列面板式转速表

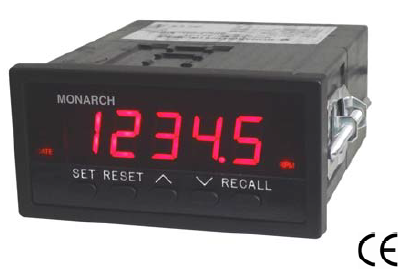

美国ACT 系列面板式转速表包含两种型号- ACT-1B 和ACT-3X。
ACT-1B是基本型面板式转速表，可选配电压、电流模拟信号输出、USB连接线和PM软件，可外接大部分MONARCH转速传感器。
ACT-3X面板式转速表是一个功能强大的可编程的转速表和积算器，符合NIST标准，可外接所有MONARCH转速传感器和其他输出标准TTL信号设备，双通道输入，可输出TTL信号，选配电压、电流模拟信号输出，使用面板上五个按键或PM远程控制软件操作。
ACT-1B技术参数
• 5‐99999 RPM
• 价格经济实惠
• 可选输出: 4‐20mA, 0‐5Vdc或TTL输出
ACT-3X技术参数
• 5‐999990 RPM
• NIST标准出厂检测报告
• 标准TTL脉冲输出
• 可选输出：4‐20mA, 0‐5Vdc, TTL和2个报警继电器输出
• 可测量单一脉冲周期参数如mph, cm/sec等，可使用两个传感器-第二通道输入线速度。
ACT-1B和ACT-3X都能使用基于Windows的PM远程控制软件，进一步提高性能。可使用电脑控制ACT-1B 和ACT-3X 并实时查看数据。PM软件套装包含PM软件和编程电缆 (一端为3.5mm插头另一端为USB)，如果ACT-3X选择其它接口则配其它接口编程电缆，如RS232、USB B、RJ45接口。
美国ACT-1B 和ACT-3X系列面板式转速表技术参数
| 型号 | ACT‐1B | ACT‐3X |
| 量程: | 5‐99999 RPM | 5‐999990 RPM (低于5RPM时可显示<脉冲/转>) |
| 精度 | ±1 RPM或0.005%读数 |
±0.001%读数 或 ±1(最后一位数字)(标准) ±0.006%读数 或 ±1 (最后一位数字)(快速更新) |
| 分辨率 | 1 RPM | 0.001 RPM-10 RPM (100,000 - 999990 RPM下) |
| 累加/计数器 | N/A | 显示范围: 0.001 - 99999 |
| 报警功能 | N/A |
2个报警继电器可设置: 高或低，闭锁或非闭锁， 迟滞和可编辑的下限锁定 |
| 报警输出 | N/A | 两个C型报警继电器 ，额定1Amp & 230 Vac |
| 通讯连接 | 可选 (3.5mm音频接口) | 标配 (3.5mm音频接口), 可选: RS232C, USB B型或以太网接口 |
| 比例因子 | N/A | 0.0001‐9999.9 |
| 累加/计数 | N/A | 1‐99,999 |
| 输入配置 | 所有Monarch传感器或TTL输入或1.5-50Vac输入 | |
| 模拟输出 | 电压: 0-5Vdc, 5mA 最大负载 或 电流: 4-20mA, 500Ω最大负载. 1-5Vdc 250Ω 电阻器 | |
| 脉冲信号转换 | 兼容0-5V TTL | |
| 显示 | 5 位, 14mm高LED显示 | |
| 显示更新 | 每秒两次(2Hz或120 RPM以上) | |
| 尺寸 | 1/8 DIN ，深度114mm，面板尺寸91×44mm | |
| 输入电压 | 标配: 100-240Vac, 50/60Hz 可选: 12 或 24Vdc ±20%, 5w | |
| 传感器供电电压 | 5 Vdc 或12 Vdc 或可选24Vdc | |
美国ACT-1B 和ACT-3X系列面板式转速表传感器

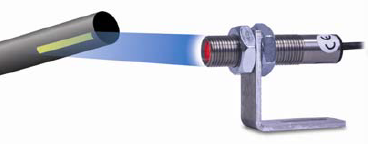

ROS 光电传感器:
传感器外壳由带螺纹的不锈钢制成，方便固定，采用红色 LED光源，采集有效信号后尾部绿色LED灯亮起，表示测量有效，量程大，应用范围广。
ROS 光电传感器常见用途 : 适用于大多数用途，应用范围广。
ROS 光电传感器技术参数
| 测量距离 | 1 m，最大倾角45° |
| 量程 | 1‐250000 RPM |
| 温度范围 | (‐10 to 70°C)‐25° to 125°C（高温型） |
| 供电电压 | 3.3-15Vdc @ 45mA |
| 信号输出 | TTL( |
| 连接线长度 | 2.4m或7.6m |
| 尺寸 | 长73 xΦ16(mm) |
ROS 光电传感器订货号
| 型号 | 说明 | 产品编号 |
| ROS‐W | 传感器，2.4米长连接线(镀锡铜线接头) ，30cm T‐5 反光条，安装支架 | 6180‐056 |
| ROS‐P | 传感器，2.4米长连接线(3.5mm立体声接头) ，30cm T-5反光条，安装支架 | 6180‐057 |
| ROS‐P‐25 | 传感器，7.6米长连接线(3.5mm立体声接头) ，30cm T-5反光条，安装支架 | 6180‐057‐25 |
| ROS‐HT‐W‐25 | 传感器，7.6m长连接线(镀锡铜线接头)，30cm T-5反光条，安装支架 | 6180‐058‐25 |

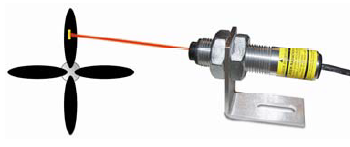

ROLS 激光传感器
传感器外壳由带螺纹的不锈钢制成，方便固定，采用红色可见激光
光源。采集有效信号后尾部绿色LED灯亮起，表示测量有效，量程大，应用范围广，测量距
离可达7.6米。
常见用途: 适合测量距离远的绝大多数场合。
ROLS 激光传感器技术参数
| 测量距离 | 7.62m，70° 最大倾角 |
| 量程 | 1‐250,000 RPM |
| 温度范围 | (‐40 to 80°C) |
| 供电电压 | 3.3-15Vdc @ 35mA |
| 信号输出 | TTL（同输入电压） |
| 连接线长度 | 2.4m |
| 尺寸 | 长73 xΦ18(mm) |
ROLS 激光传感器订货号
| 型号 | 说明 | 产品编号 |
| ROLS‐W | 传感器，2.4m长连接线(镀锡铜线接头)，30cm T-5反光条，安装支架 | 6180‐030 |
| ROLS24‐W | 传感器，2.4m长连接线(镀锡铜线接头)，30cm T-5反光条，安装支架，供电电压24Vdc | 6180‐035 |
| ROLS‐P | 传感器，2.4m长连接线(3.5mm立体声接头)，30cm T-5反光条，安装支架 | 6180‐029 |
