希尔思S401热式质量流量计安装步骤

希尔思S401热式质量流量计安装步骤
请遵守以下安装步骤，以确保安装正确。
确定传感器插入的深度

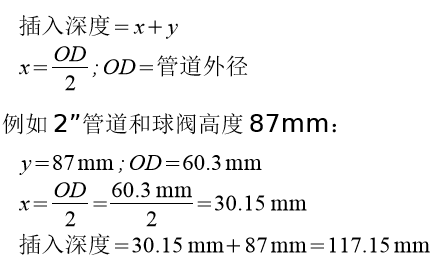

传感器的探头必须插在管道的中心位置，因此探头测量杆上有一个刻度。为了确保安装在 正确的位置，请根据下面的描述计算插入深度

希尔思S401热式质量流量计安装步骤

替代安装方法 对于更大的管径（大于200 mm），传感器可以选择插入100 mm作为替代安装方法。 这就能使一个传感器用于所有管道尺寸。注意：此种方法需要在自带显示器上或通过服务 软件进行设置。

首先请观察外壳或测量杆上的流量方向标志。它必须 与压缩空气或气体的流动方向一致。

1. 关闭球阀。
2. 确保连接螺纹完全保护住传感器探头。 (如左图所 示)。
3. 安装前在流量传感器的螺纹处垫上“O”型密封圈。
4. 将连接螺纹紧拧在球阀上，并将气体流动方向与传 感器设定方向一致。
5. 打开球阀。
6. 参考测量杆上刻度，轻轻地移动传感器到确定好的 插入深度。 7. 拧紧锁紧帽，使流量传感器不能被管道中的压力移 动。但不要拧得过紧，要能手动移动传感器测量杆。
8. 借助于方向对准工具，确保实际的气体流向与箭头 方向一致。 传感器的对准角度偏差不应大于± 2° 。 请看下一页的图示。 9. 用20 … 30 Nm的力拧紧锁紧帽。 10.最后请再检查一遍插入深度。因为气体压力较大， 测量杆有时可能被推出来一些。
希尔思S401热式质量流量计安装步骤
拆卸传感器
1. 握住流量传感器。
2. 松开连接螺纹的锁紧帽。 3. 慢慢拔出测量杆，直到可以读取刻度上“10”的值。 4. 关掉球阀。
5. 松开连接螺纹并卸下流量传感器。

希尔思S401热式质量流量计模拟输出 该传感器有一个范围为4 ... 20 mA的模拟信号输出。这个输出范围可以更改，以匹配所 需的测量范围。标准的范围为0 到最大流量。不同尺寸管径的相应流量可以在附录表中查 看。若需其它的输出范围，请联系制造商。
希尔思S401热式质量流量计脉冲输出
该传感器每计量到一个单位的累积量就发出一个脉冲。该脉冲输出可以连接到一个外部脉 冲计数器来计算累积量。每一秒内测量到的立方米数会被累加起来并在一秒之后输出。脉 冲长度取决于流量大小。

希尔思S401热式质量流量计出厂前已校准。校准日期印刷在与传感器一起提供的证书上。传感器的精度会受现 场条件的制约，如油、高湿度或其他杂质会影响校准和精度。我们建议每年与制造商联系 校准调整产品。仪器保修不包括校准服务。请留意校准证书上最后的校准期限
