HDMI1600-W-12C卧式显微镜平面度共面度平整度检测

发布时间:2018-06-08 09:39:57 作者:深圳市君达时代仪器有限公司 阅读: 4101 次
HDMI1600-W-12C卧式显微镜平面度共面度平整度检测仪 HDMI1600-W-12C卧式显微镜平面度共面度平整度检测仪 的主要特点和用途,卧式显微镜是检测平整度、共面度的检测仪,是生产连接器的检

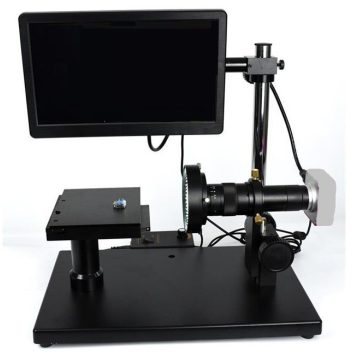

 HDMI1600-W-12C卧式显微镜平面度共面度平整度检测仪
HDMI1600-W-12C卧式显微镜平面度共面度平整度检测仪的主要特点和用途,卧式显微镜是检测平整度、共面度的检测仪,是生产连接器的检测设备,适用于检测CFCARD、FPC、BTOB、SIMCARD等。
HDMI1600-W-12C卧式显微镜平面度共面度平整度检测仪主要技术参数:
1、光学放大倍率:0.7-4.5X
2、放大倍数:18-185X
3、工作距离95mm
4、纵向距离:50mm
5、横向距离:70mm
6、调焦行程:70mm
7、手轮调焦范围:70mm
8、摄影目镜:0.5X
9、辅助物镜:0.3X、0.5X、0.75X、1.5X、2.0X
 HDMI1600-W-12C卧式显微镜平面度共面度平整度检测仪
功能描述:
一键冻结/解冻功能,
HDMI 1080P 60帧图像输出
USB免驱动输出 1080P 30帧图像输出
1600万像素拍照和1080P视频录制
电子缩放功能
支持手动/自动曝光,曝光补偿值调节;
支持手动/自动白平衡,红、绿、蓝可调;
提供中心十字线显示/关闭
支持TF卡存储,最大支持64GB
支持遥控操作,拍照不抖动,图像更清晰
中英文菜单语言
支持关机设置参数保存。
坚固金属外壳。

设备用途:
检测USB连接器、SIM卡连接器、屏蔽盖等元件空焊现象
一般SMT的Pitch在0.5mm以上,要求平面度为0.1MAX,如果做到0.5mm Pitch 的连接器,平面度能达到0.05mm 以下。可观测物体大小:1.6-30mm ,高度:45mm 。

标配:
卧式单筒显微镜:0.5X目镜头0.7-4.5物镜头调焦支架+移动平台。
工业 相机:超高清 1600万 HDMI和USB输出 松下传感器
数  据  线:HDMI线/USB线
控制方式:按键/遥控器
光      源:LED可调一体光源。
软      件:测量软件
U      盘:16G
高精标尺:0.01mm
需求加配:12寸(HDMI高清输出)(分辨率1920*1080)全视角屏
光学变倍 0.7~4.5倍物镜x0.5倍目镜=0.35~2.25倍
放大倍数 标准配置放大10~210倍(最大800倍)详情欢迎致电咨询
可观察视野范围 标准配置3~15㎜(可将3~15㎜的物体放大到整个显示器画面上)
工作距离 110~150㎜
升降范围 65㎜
平台移动范围 50x50㎜
底座尺寸 390x270x28㎜
光源 LED环形光源
成像系统配件 选配
售后 免费保修一年
工业相机 HDMI1600
外形尺寸 51*51*65mm
视频输出接口 HDMI+USB
镜头接口 CS
工作电压 12V
工作电流 80mA
感光尺寸 1/2.3"
有效像素 1600万像素(4632*3488)
清晰度 2000TVLine
最高分辨率时帧率 60FPS帧
菜单语言 OSD language 中/英
白平衡模式 AWB mode 一次白平衡/手动/自动
减少反光调节 HDR √可调
可移动十字线 支持横竖各5条
颜色/线宽可调
黑白 B/W
冻屏/解冻 Freeze
HDMI输出分辨率 output of display resolution 1920*1080

显微镜 HDMI1600-W-12C  1
高清工业相机 HDMI1600  1
12寸显示器    1
LED灯    1
U盘    1
测量校正片    1
说明书保修卡    1
