Picodentor HM500纳米级涂层硬度测试仪

Picodentor HM500纳米级涂层硬度测试仪

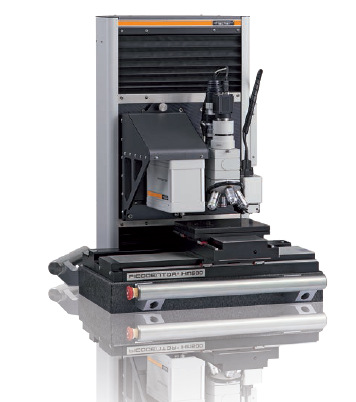

德国菲希尔Picodentor HM500是一款纳米级的仪器化压痕测试仪器，如测量厚度小于1μm各类覆盖层。包括一体化大理石基座以外，该测量系统的标准配置还包括可编程的高精度XY测量平台，配有三种物镜可自动对焦和检测的显微镜，以及主动减震台。

PICODENTOR HM500十分适合复杂的测量应用，如抛光后的薄切片截面或半导体行业中的键合丝的弹性和塑性性能的测定。
另外，对于一些特殊需求的样品表面特征描述，该测量系统还可以增配原子力显微镜(AFM), 在纳米尺度下观察材料表面微小的变化。

Picodentor HM500用于接插件硬度测试
接插件的一些重要性能，如耐磨性和粘结性，可以通过仪器化压痕法测定。接触面会选择性的覆有各种镀金层（根据其合金成分不同，其马氏硬度分布范围在1200-6000 N/mm2) ，且为了控制成本，其厚度小于1μm。在测量方面有很多挑战：极薄的镀层要求压头与样品的零位接触过程极其精确，这事精准测量的前提，同时由于接插件的尺寸限制对测量点定位要求极高。

即使这样苛刻的测量应用，也可以通PICODENTOR HM500的高测量精度测量方案得以解决。在0.2μm的镀金层上反复测量其马氏硬度，可以获得小于5%
的测量偏差。

Picodentor HM500用于树脂镜片硬度测试
树脂眼镜片表面通常会有几层不同厚度的覆盖层来增强其表面的防刮、防水和抗反射性能，覆盖层厚度范围通常在纳米级别。要测量这种极薄涂层的机械性能，则要求测量系统在皮米级的位移测量方面和微牛级载荷控制放控制方面具备极高的精度。

Picodentor HM500纳米级涂层硬度测试仪特点
无需复杂样品制备的快速测量，十分适用于研发、质量控制、来料检验和过程控等领域。

Picodentor HM500仅需60秒即可将样品移至测量点并完成零位检测拥有极高精度的XY测量平台，可以对极小的尺寸的测量点进行精准定位测量，同样也可以进行自动化测量

用户友好的Z轴马达驱动控制
用于精确定位的三种放大倍率的显微镜且可以自动识别和对焦
大理石框架结构保证几何稳定性，减少热漂移和震动影响
主动减震台进一步减小环境震动的影响
支持摇杆及鼠标定位，配合直观的WIN-HCU® 测量软件设定测量参数，易操作

Picodentor HM500纳米级涂层硬度测试仪典型应用
硬质合金涂层和超薄DLC涂层防污层(如溶胶凝胶层)
电脑硬盘或CD的表面膜层 超薄的涂料层或油漆层
离子注入表面
传感器表面的纳米涂层
植入体/医疗应用
合金中基体效应
生物材料
陶瓷材料
抛光截面的性能测定
多样品或多测量点的自动化测量
