希尔斯 S600 压缩空气品质分析仪

希尔斯 S600 压缩空气品质分析仪

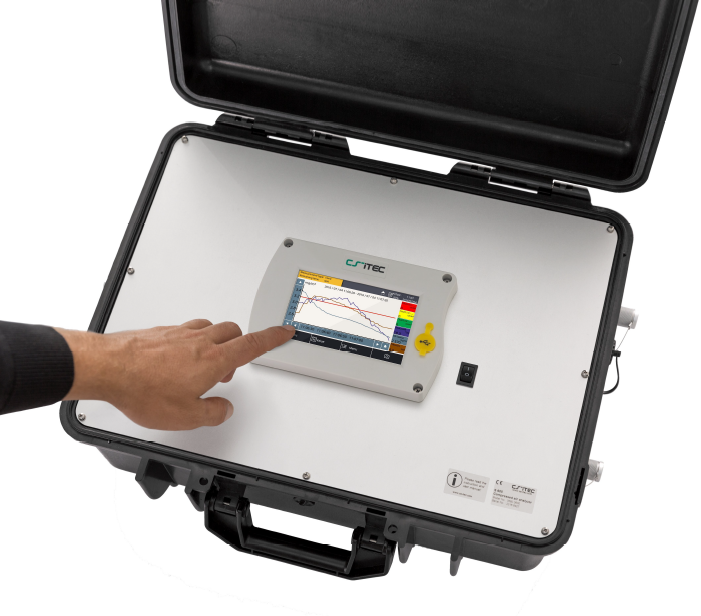

希尔斯 CS-ITEC S600便携式压缩空气分析仪可以测量、记录和验证压缩空气系统的品质参数（颗粒物含量、露点、温度、压力、油蒸气含量）。不能用于爆炸性场所。如有此类需求，请联系制造商。按照工业环境设计制造，主要应用于压缩空气系统。便携式压缩空气品质分析仪

希尔斯 S600 压缩空气品质分析仪产品特点

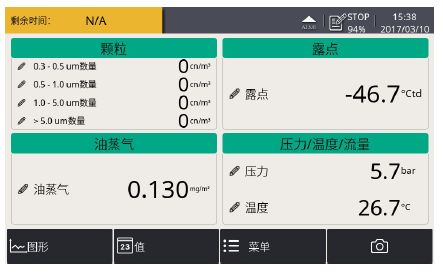

• 5英寸高分辨率触摸显示和操作界面。
• 通过USB接口将数据复制到存储器。
• 以太网接口（Modbus/TCP, CS-iTEC-Bus），可以将测量数据传送到SCADA系统。
• 数据记录：1亿个测量值。
• 集成报告生成器：压缩空气审计（生产PDF文件，然后复制到USB存储设备）。
• 一体化便携式测量设备。
• 经过TUV认证的测量技术和质量保证。
• 集成了多个露点测量系统，可以在很大的测量范围内保证很好的测量精度。
• 最新的PID传感器技术用于油蒸气测量。
• 一台设备5个测量值：颗粒、露点/湿度、油蒸气、温度和压力（流量测量可选）。
• 用于颗粒测量的等动力采样管（可选）。

希尔斯 S600 压缩空气品质分析仪技术参数

希尔斯 S600 压缩空气品质分析仪配置

含带把手的手提箱及背带0560 0600
U盘（OTG） 0554 0087
操作手册没有订货号
净化过滤器，用于预测量（测试套装） 0554 0604
6 mm特氟龙软管转接件，不锈钢0219 0197
电源，230 VAC / 24 VDC 0554 0086
2 m特氟龙软管，外径6 mm，内径4 mm，长度自行调整0193 0002
1.5 m特氟龙软管，含快速接头0554 0003
以下是可选配件，只有订购了0554 0600时才会配备。
等动力采样设备，包含流量传感器0554 0600
用于连接等动力采样设备的M12连接电缆0553 0134

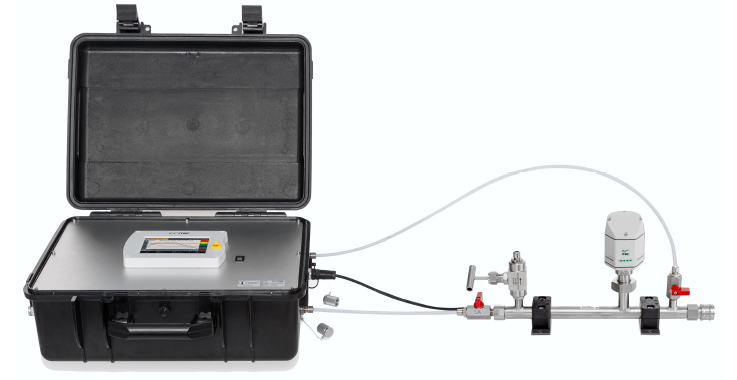

连接等动力采样设备到S600分析仪（可选）
上图指示的是S 600和等动力采样设备连接的情况。请使用随机器配送的特氟龙软管将等动力采样设备连接到S 600。下一页是关于采样设备的详细描述。您将了解到采样设备的几个出口如何和S 600的几个入口相连接。

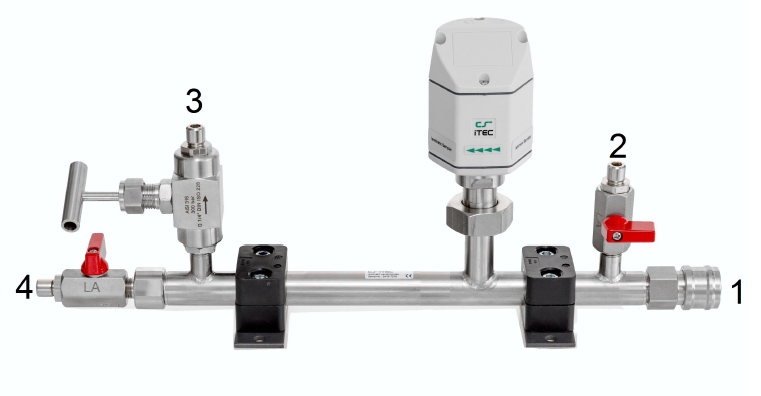

连接压缩空气前，请确保球阀2和4完全关闭。
完全关闭针阀3。
和压缩空气系统的连接需要采用合适的配件（快速接头、特氟龙软管等）。采用相应的配
件将压缩空气连接到入口1。
采用特氟龙软管将出口阀门2连接到S 600，用于露点和油蒸气的测量。
等动力采样管出口4需要连接到S 600颗粒测量的入口。
现在可以打开阀门2和4进行测量。
