希尔思suto S600便携式压缩空气分析仪
希尔思suto S600便携式压缩空气分析仪
希尔思suto S600便携式压缩空气分析仪可以测量、记录和验证压缩空气系统的品质参数（颗粒物含量、露点、温度、压力、油蒸气含量）。不能用于爆炸性场所。如有此类需求，请联系制造商。按照工业环境设计制造，主要应用于压缩空气系统。
希尔思suto S600便携式压缩空气分析仪产品特点
• 5英寸高分辨率触摸显示和操作界面。
• 通过USB接口将数据复制到存储器。
• 以太网接口（Modbus/TCP, CS-iTEC-Bus），可以将测量数据传送到SCADA系统。
• 数据记录：1亿个测量值。
• 集成报告生成器：压缩空气审计（生产PDF文件，然后复制到USB存储设备）。
• 一体化便携式测量设备。
• 经过TUV认证的测量技术和质量保证。
• 集成了多个露点测量系统，可以在很大的测量范围内保证很好的测量精度。
• 最新的PID传感器技术用于油蒸气测量。
• 一台设备5个测量值：颗粒、露点/湿度、油蒸气、温度和压力（流量测量可选）。
• 用于颗粒测量的等动力采样管（可选）。
希尔思suto S600便携式压缩空气分析仪技术参数
| suto S600 参数 | ||
| 测量参数 | 范围 | 参考标准 |
| 颗粒 |
0.3... 0.5 μm 0.5... 1.0 μm 1.0 ... 5.0 μm |
Annex 1 / DIN 14644(等动力采样设备DIN8573) |
| 露点 | -100°... +20°C | DIN 8573 |
| 油蒸气 | 0.003... 10mg/m3 | ZLG/AIM 07120604 |
| 压力 | 0...15 barg | DIN 1301 |
| 温度 | 0... 50°C | DIN 60751 |
| S600 精度 | ||
| 颗粒含量 |
50% @ 0.3 ... 0.4 μm (依据JIS) 100% @ 0.4... 5.0 μm (依据JIS) |
|
| 露点 | ± 2° | |
| 油蒸气 | ± 5%测量值 ± 0.003 mg/m3 | |
| 体积流量 | ± 2 %测量值 ± 0.3 %满量程 | |
| 温度 | ± 0.1 K | |
| 压力 | ± 0.08 bar | |
| S600 测量原理 | ||
| 颗粒含量 | 激光检测 | |
| 露点 | 陶瓷湿度传感器、振荡晶体 | |
| 油蒸气 | PID（光离子化检测器） | |
| 体积流量 | 热式质量流量（风速计） | |
| S600 设备参数 | ||
| 数据记录内部记录器 | 1亿个数据 | |
| 参考标准 |
ISO 1217, 20°C 1000 mbar DIN 1343, 0°C 1013 mbar |
|
| 介质 | 压缩空气，无腐蚀性成分 | |
| 介质湿度 | < 40%, 无冷凝 | |
| 介质温度 | 0°C... 50°C | |
| 工作压力 | 3 ... 15 barg | |
| 外壳材质 | PC+ABS（工程塑料合金）、铝 | |
| 防护等级 | IP 65 (盖子关闭状态下) | |
| 显示 | 5英寸彩色图形显示，800×480像素，触摸屏界面 | |
| 重量 | 6.80 kg | |
| 电源 |
电源适配器（AC/DC） 输入：100... 240 VAC, 50/60 Hz, 1.4 A 输出：24 VDC, 2.5 A, 最大60瓦 |
|
希尔思S600便携式压缩空气分析仪配置
含带把手的手提箱及背带0560 0600
U盘（OTG） 0554 0087
操作手册没有订货号
净化过滤器，用于预测量（测试套装） 0554 0604
6 mm特氟龙软管转接件，不锈钢0219 0197
电源，230 VAC / 24 VDC 0554 0086
2 m特氟龙软管，外径6 mm，内径4 mm，长度自行调整0193 0002
1.5 m特氟龙软管，含快速接头0554 0003
以下是可选配件，只有订购了0554 0600时才会配备。
等动力采样设备，包含流量传感器0554 0600
用于连接等动力采样设备的M12连接电缆0553 0134

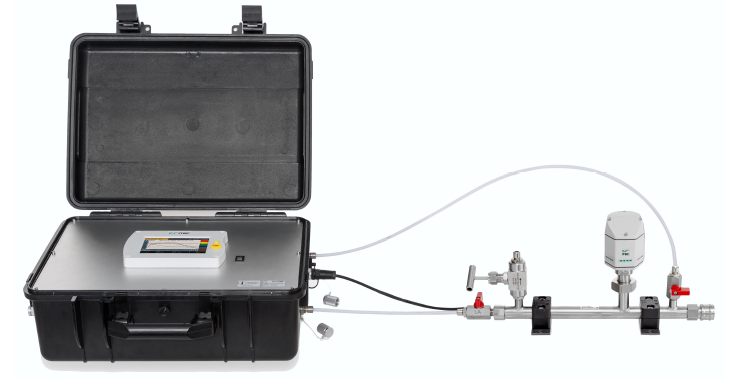

连接等动力采样设备到S600分析仪（可选）

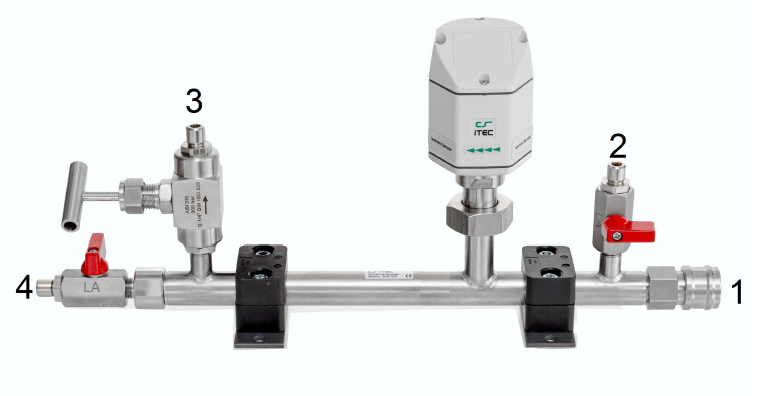

上图指示的是S 600和等动力采样设备连接的情况。请使用随机器配送的特氟龙软管将等动力采样设备连接到S 600。下一页是关于采样设备的详细描述。您将了解到采样设备的几个出口如何和S 600的几个入口相连接。
连接压缩空气前，请确保球阀2和4完全关闭。
完全关闭针阀3。
和压缩空气系统的连接需要采用合适的配件（快速接头、特氟龙软管等）。采用相应的配
件将压缩空气连接到入口1。
采用特氟龙软管将出口阀门2连接到S 600，用于露点和油蒸气的测量。
等动力采样管出口4需要连接到S 600颗粒测量的入口。
现在可以打开阀门2和4进行测量。
