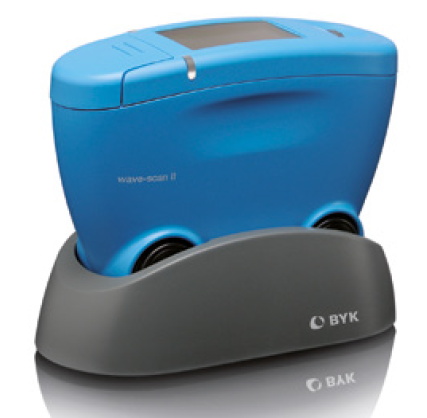

德国BYK4846桔皮仪

德国BYK4846桔皮仪 II

德国BYK4846桔皮仪专门针对高光泽表面,根据尺寸和不同的结构，表面外观会发生变化。桔皮仪 II 同,样能对明亮的面漆进行客观评价。

客观且可靠的外观数据
与桔皮仪 DOI 有极佳的相关性
经典的长波和短波
结构谱线用于分析外观的变化
晦涩度和鲜映性的测量与油漆体系无关
完美的尺寸用在生产线上
易于操作 — 即使在移动的车身上
小巧轻便
在平面和曲面上都可使用，曲率 >50cm
滚轮式操作和多种语言菜单
可在菜单中直接选择标尺和扫描长度
所有统计数据可保存在仪器中
大容量内存，可存1500个读数
USB 接口用于数据传输至电脑
smart-chart 软件:
– 编排档案用于样品的识别
– 使用SQL数据库进行数据管理
– 编制标准的 QC 报告
随时可以测量
桔皮仪使用可充电锂电池块进行操作。充电和数据传输底座自动为电池块充电并用于数据传输至电脑。德国BYK4846桔皮仪也可使用三节碱性电池或可充电电池 – 测量1000次。

德国BYK4846桔皮仪技术参数

型号	AW-4846桔皮仪
应用	du< 40，线性范围
波长光谱	du < 0.1mm Wa 0.1-0.3mm Wb 0.3-1.0mm Wc 1.0-3.0mm Wd 3.0-10.00mm；We 10-30mm
重现性 1 重复性 1	6%或 > 0.6 4%或 > 0.4
分辨率	375个点/ cm
与表面的距离	15 ± 2 mm
与表面的角度	垂直±2°
物体曲率	半径>500 mm
最小样品尺寸	35mm X 150mm
扫描长度	5/ 10 / 20cm
扫描速度	50至150 mm/秒
内存	1500个读数
光源	激光二极管；LED
激光能量	<1mw (激光等级2 )
尺寸	70X120X40mm(2.7X4.7X1.6in)
重量	250g(0.6Ibs)
电源	可充电电池块或2节AA五号电池(碱性或可充电),大约1000次测量
接口	USB1.1
温度范围 相对湿度	操作：+10°C至40°C(+ 50°F至104°F) 储存：0°C至60°C(+ 32°F至140°F) 在35°C(95°F)下最高85%不结霜
语言	英文，法文，德文，意大利，日文，葡萄牙，西班牙文

基本配置：
仪器主机带测量口保护盖，证书，参考标准板，带2份许可证的 smart-process 软件供下载，充电与数据传输底座和 USB 接口电缆，2节可充电的锂电池块，用于 AA 电池的电池座，3节电池，操作手册，携带箱，培训
系统要求：
操作系统：Windows® 7 SP1，
8.1或10Microsoft® .NET Framework 4.5.2
硬件：Core 2 Duo，2.5 GHz（建议使用 i7 或同等处理器）
内存：4 GB RAM（建议使用8 GB 内存）
硬盘容量：2 GB（安装时）
显示器分辨率：1280 x 1024像素或以上
接口：可用 USB 接口

德国BYK4846桔皮仪培训
BYK-Gardner 为您提供的不仅仅是一台简单的仪器。我们将教您如何操作桔皮仪系统，并且帮助您更好地理解表面测量。最后，您能方便地使用桔皮仪，为您节约时间和金钱; 同时也提高您的产品质量。因此，购买本仪器，将提供包括以下课程的一天培训:
1. 桔皮及鲜映性 (DOI) 原理
桔皮和鲜映性的视觉接受与仪器测量
数据解读: 如何利用结构谱线来优化工艺过程／材料参数
2. 操作和软件培训
建立一个“编排档案”以编制一项例行的测量程序
利用该“编排档案”对仪器进行编程，并进行几个样品测量
将数据直接导入 Excel®，以便于对单个读数进行存档
数据传送到 smart-chart 软件中，并保存在常规 QC 数据库中
使用标准 QC 报告进行数据分析:
– 在涂装线总结中，只须一眼就可以看出在不同的涂装中，各种颜色涂料的涂装结果有何不同
– 趋势图显示在规定的时间范围内，某一特定区域的质量如何变化的
– SPC 图表用于对不易控制的颜色及大量使用的部件日常程的控制: xR 图
– 测量区域概况使用结构谱线进行故障排除
在 Excel® 表格中创建自己的报告
– 将数据库中的数据转移至 Excel® 表格中
– 视功能而定，定义 Excel® 表格中的布局
培训可在一天内进行，也可以分成两个半天进行。建议将该培训分成两个半天:
第一个半天: 原理及基本操作（配置编排档案，测量并将数据保存至数据库）。
第二个半天: 3-4周后进行，确保用户已进行测量，且已将测量数 据 保存到数据库中。使用客户专用数据，解释数据及做标准 QC 报告。

德国BYK4846桔皮仪订购信息可选部件和备件

型号	名称	内容
4847	参考用标准板	更换件-请联系您当地服务部门了解更换事宜
4841	充电和数据传输底座，桔皮仪4840/4846专用	含 USB 接口线及 100-240V 自适应式充电器
4842	电池块，桔皮仪4840/4846专用	在底座中能自动充电的可充电电池
4831	smart-chart 软件	对颜色和外观数据做专业分析和管理的软件
