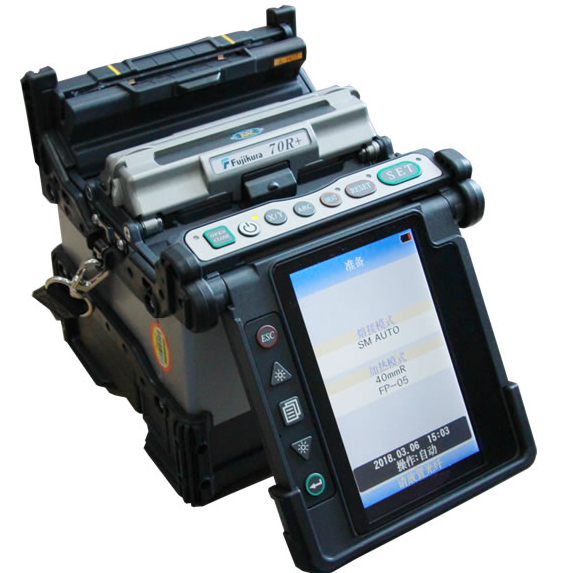

Fujikura 70R+带状光纤熔接机

Fujikura 70R+带状光纤熔接机

全世界最快的熔接以及加热时间
- 在SM-FAST模式下11秒完成熔接
- 使用FP-04(T)热缩管18秒完成加热
创新的携带箱设计
- 为方便施工而设计
- 可拆卸的工作台
长寿命 / 低损耗
- 一块锂电池可以完成120次的熔接以及加热
- 电极棒寿命维持放电1500次以上
- 不需要反光镜的观测系统
精简的操作步骤 / 自动化的机械结构
- 自动开关的防风罩
- 自动开关的加热器
环境适应能力
- 全世界首创的“76cm / 六方向”防摔
- 防尘、防雨设计
新增加蓝牙连接功能，可控制CT50切割刀自动旋转刀面
Fujikura 70R+带状光纤熔接机

光纤对准方式	包层对准
适用光纤类型	SMF(G.652),  MMF(G.651),  DSF(G.653),  NZDSF(G.655),  BIF(G.657)
光纤芯数	单芯, 2, 4, 5, 6, 8, 10, 12
包层直径	125um
涂覆层直径	单芯：160um~3mm，带状：250~400um
光纤切割长度	10~13mm
熔接 / 加热模式	100个熔接模式和30个加热模式
熔接损耗	0.05dB (SM), 0.02dB(MM), 0.08dB(DSF), 0.08dB(NZDS)
熔接/加热时间	使用SM FAST熔接模式11秒 / 加热标准FP-04(T)热缩管18秒
熔接结果存储	2000个最新记录，100个熔接图像
光纤观察方式和放大倍数	两轴观测的4.73英寸液晶显示器
	X/Y单独显示或同时显示，放大35~90倍
拉力试验	1.96~2.25N
对应热缩管	60mm, 40mm和藤仓系列微型套管
满电状态下熔接加热次数	使用BTR-09电池可以维持120次的熔接加热循环（4000mAh大容量锂电池）
电极棒寿命	熔接1500芯以上
通信接口	Mini-USB用于PC连接
无线连接	无线连接标准：Bluetooth4.1，OS: Android5.0及以上、ios8.0或以上（iPhone6以上）
尺寸 / 重量	146W x 159D x 150H (mm) / 2.5kg (包括电池)
操作条件	海拔：0~3,660m高于海平面，风速：15m/s
	温度：-10~+50℃，湿度：0~95%RH
三防性能	防震：76cm高度六方向的自由坠落
	防雨：降水量10mm/h的情况下淋10分钟，IPX2标准
	防尘：暴露于灰尘中（0.1~500um直径的硅酸铝颗粒），IP5X标准

Fujikura 70R+带状光纤熔接机

主机及附件
说明	型号	数量
熔接机主机	70R+	1台
高精度光纤切割刀	CT50	1把
电池	BTR-09	1块
电池充电线	DCC-18	1根
交流适配器	ADC-18	1个
交流电源线	ACC-17	1根
光纤夹具	FH-50-XX	2对
加热剥皮钳	RS-02	1把
螺丝刀	SD-01	1把
酒精泵	AP-01	1个
携带箱/工作台	CC-30	1个
备用电极棒	ELCT2-20A	1对
使用手册和软件CD	M-70+	1张
USB数据线	USB-01	1根
热缩管承载器	SL-01	1个
警示与注意手册	W-70-E	1份
快速操作指南	Q-70R+	1份
