徕卡MS60全站扫描仪在方量测量中的应用

发布时间:2019-05-25 15:33:30 作者:深圳市君达时代仪器有限公司 阅读: 7813 次
徕卡MS60全站扫描仪在方量测量中的应用 在电厂、煤矿、冶金等行业,对于料堆体积和重量的测量是十分重要且复杂的工作,并要求能对测量结果进行三维显示和后处理辅助分析等。如

徕卡MS60全站扫描仪在方量测量中的应用
在电厂、煤矿、冶金等行业,对于料堆体积和重量的测量是十分重要且复杂的工作,并要求能对测量结果进行三维显示和后处理辅助分析等。如火电厂的存煤盘点;钢铁厂的原料矿堆测量;港口码头的料堆核准;公路、铁路、建筑等施工中开挖的土石方测定、所用原材料料堆体积测定等。

目前方量的测量方式主要有激光盘煤仪、激光测距仪、三维激光扫描仪、全站仪或RTK测量等方法,每种测量方法各有优缺点。位于我国西部的某金属矿,其料堆场设计标高为X,堆料场周边布设有控制点,传统方式采用全站仪在已知点设站,对料堆进行免棱镜测量,为保证精度需要测量较多的免棱镜点,测量人员的工作量非常大,并且由于白天料堆场作业车辆较多,测量人员一般会选择夜间进行盘矿测量,夜晚光线条件不足,使得测量作业更加繁重。如何能高效精准地完成盘矿任务,又能减轻测量人员负担呢?
徕卡MS60全站扫描仪

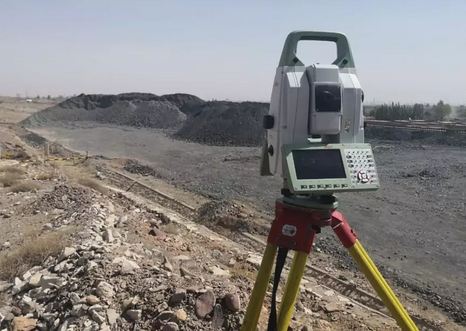

徕卡MS60全站扫描仪外业扫描
在该矿料堆场,我们使用徕卡MS60对料堆进行了扫描,在料堆周边已知点上使用已知后视点方式设站,共扫描6站,扫描总时长49min,共获得242051点。

Infinity数据管理及方量计算
徕卡 Infinity 软件是一款功能非常强大的测量数据处理和分析软件, 完全支持全站仪、水准仪、 GPS 等测量数据的分析, 而且还可以进行三维点云数据的处理和转换;徕卡MS60支持使用SD卡,项目数据可以直接存储于SD卡中,可直接导入到徕卡Infinity软件中进行查看、编辑、管理和格式转换,同时可以将不需要的噪点去除。

将去噪之后的点云进行网格化,通过格网可直接计算该表面到料堆场标高X的方量。

徕卡Infinity软件还可以计算测量表面到某点、到某基准面的量差值,适用于不同场景下的方量计算。

徕卡MS60全站扫描仪,作为全站仪拥有0.5″级别的常规测角精度以及ATR自动测角精度;作为扫描仪,MS60具有1000点/秒的扫描速度以及最高0.6mm的扫描精度,是业内测角精度最高的全站扫描仪以及扫描产品,可应用于地铁、隧道、高铁等精密测量和监测扫描任务。

徕卡MS60全站扫描仪在方量测量中,徕卡MS60兼具全站仪和扫描仪双重优势,通过全站仪功能设站,点云数据无需拼接,避免了拼接的精度损失,且操作简单并能自动扫描,无论白天或者夜晚都能高效精准地获取料堆表面信息,极大地减轻了作业人员负担,点数量相较全站仪方式更为密集,方量计算精度也更有保障。
