徕卡ICR80建筑BIM版全站仪在机电安装中的应用

发布时间:2019-05-25 15:36:21 作者:深圳市君达时代仪器有限公司 阅读: 7999 次
徕卡ICR80建筑BIM版全站仪在机电安装中的应用 在建筑工程中,机电设备逐渐成为重点,人们对现在建筑中的机电设备要求也逐渐提高。所以我们在机电设备的安装与施工中,着重考虑工

徕卡ICR80建筑BIM版全站仪在机电安装中的应用

在建筑工程中,机电设备逐渐成为重点,人们对现在建筑中的机电设备要求也逐渐提高。所以我们在机电设备的安装与施工中,着重考虑工程的质量问题,完善施工的技术和加强对此的管理,进一步发展、更新和提高施工的技术,并且提高管理人员、操作人员和施工人员的能力与技术,以保证整个工程的质量。在机电设备的安装施工中,要尽量降低工程施工的费用和成本,增加社会及工作单位的经济效益。

机电BIM模型,项目背景
某建筑公司的建筑项目目前土建部分已经完成施工,进入到机电安装阶段,该项目是其集团公司的典型项目,且机电工程的工作量比较大,公司领导及项目经理希望在机电安装工程中能有所突破,既能提高安装的效率,又在这方面有技术创新。其了解到BIM放样技术在机电放样中应用较为典型,随携带设备前往进行技术交流。

徕卡ICR80建筑BIM版全站仪案例过程
1、使用Leica Building Link插件将控制点和支吊架放样点数据批量从Revit模型中抓取出来并导入到CC66手簿中,单层的机电支吊架的安装数量大概为6000个。
Leica BuildingLink批量提取放样点

2、利用在模型中提取柱中心点作为控制点,使用仪器的后方交会的方法进行设备定向;
施工现场利用结构柱中心作为控制点进行仪器定位

3、利用徕卡ICR80的自动放样功能进行机电支吊架点位放样,在放样出支吊架的平面位置的同时发现高程的施工误差

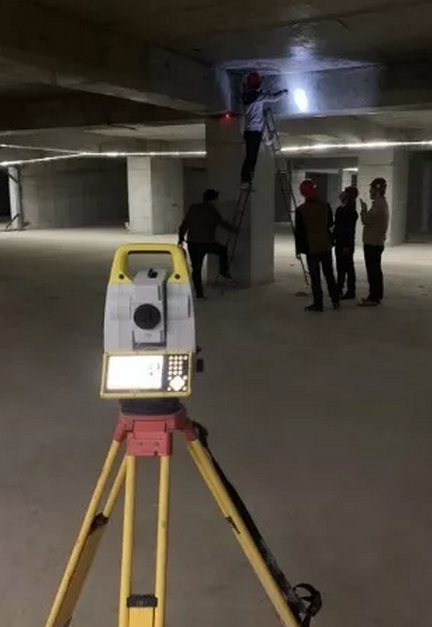

利用徕卡ICR80现场进行支吊架点位放样
徕卡ICR80建筑BIM版全站仪应用总结
该项目单层机电放样点大概有6000点,利用Leica Building Link可批量提取放样点,既快速又准确;

利用徕卡ICR80进行机电管线放样,从室内到室外,全程作业不需要携带图纸,实现了无纸化的办公流程;

传统的机电管线放样都是人操作仪器来完成,利用徕卡ICR80进行机电管线放样实现了仪器驱动人的转变,更加智能
