希尔思SUTO S201带显示露点监测仪
希尔思SUTO S201带显示露点监测仪是一款用来在规格参数允许范围内监测工业应用中的露点的传感器。。
S201能够测量以下数据：
• 压缩空气或工业气体的温度
• 压缩空气或工业气体的湿度
• 压缩空气或工业气体的露点
测量单位的出厂设置：温度°C、湿度%、露点°Ctd。其他单位可以通过可选的显示器或服务套装进行设置。
S201露点传感器不能用于爆炸领域。若在爆炸区域使用，请联系制造商。
S201露点传感器主要用于工业环境中的压缩空气系统。
希尔思SUTO S201带显示露点监测仪特点
• 适用于低露点应用的露点传感器，可低至-60℃。
• 长期的稳定性。
• 图形显示。
• 继电器输出。
• IP65外壳，即使在严酷工业环境中也能提供可靠的防护。
• 响应迅速，能在露点超出有效范围时提供安全可靠的指示。
• 可通过G ½”螺纹直接安装在干燥机内。
• ± 2°Ctd的高精度。
希尔思SUTO S201带显示露点监测仪
| 参数 |
标准露点单位：°Ctd 标准温度单位：°C 其他单位：°F, K 标准湿度单位：% |
| 测量原理 | 电容法 |
| 传感器 | 聚合物 |
| 测量介质 | 非腐蚀性气体 |
| 测量范围 |
露点：-60°Ctd ...20°Ctd 相关湿度： 0... 99.9% 温度：-30°C... 70°C |
| 环境温度 | 0°C... 50°C |
| 操作压力 | -0.1... 5.0 MPa |
| 外壳材质 | PC + ABS |
| 传感器保护 | 不锈钢烧结过滤盖 孔径：< 30 μm |
| 防护等级 | IP65 |
| 显示 | 128 x 64 像素，带背光 |
| 安装螺纹 |
G ½”螺纹(ISO 228/1); UNF 5/8”螺纹(根据需求) |
| 重量 | 0.23kg |
| 电源 | 12... 30 VDC / 100 mA |
| 模拟输出 | 信号：4... 20 mA, 3线 |
| 脉冲输出范围 |
4 mA = -60°Ctd 20 mA = 20°Ctd |
| 继电器输出 | 常关，32 VDC，500 mA |
| 精度 | 露点：± 2°Ctd |
| 重复性 | ± 0.5°C |
| 标称精度的测试条件 |
环境/工艺温度：23°C ± 3°C 工作温度：23°C ± 3°C 环境/工作湿度 <90%, 无冷凝 气体流量 > 1 L/min流过传感器感湿元件 |
| 选件， | 电源适配器，检测仓，传感器保护套，报警装置 |
希尔思 S201带显示露点监测仪安装要求
S201确定安装点
为了保持技术参数中所指明的精度，必须正确安装传感器。空气必须流过传感器探头，否则将导致错误的测量结果。更多信息，请仔细阅读下一章节。请确保现场有足够的安装空间，从而保证可以按照操作说明恰当地安装传感器。
注意!
如果传感器安装有误，测量会出错。
• 此传感器只能安装在室内使用！假如要安装在室外，必须避免太阳直晒和雨水冲洗。
• 我们强烈建议不要将S 201长期安装在潮湿的环境中。这种潮湿环境通常存在于压缩机出口。
S201露点仪安装要求

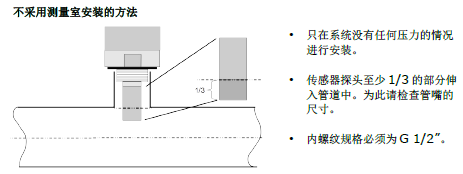

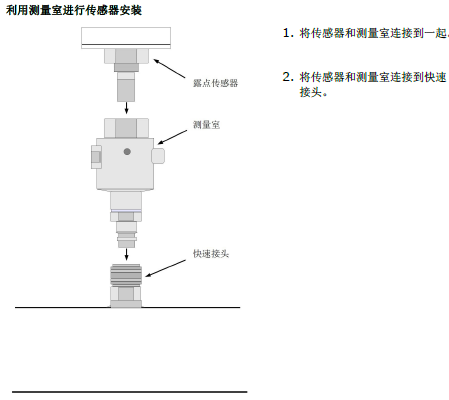

要正常测量露点气体必须流经传感器探头。这可以通过一个测量室来实现。对于不采用测量室进行安装的您需要考虑安装深度，下一章节会有详细描述。
