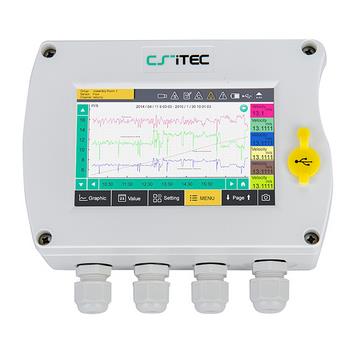

德国SUTO公司S331数据记录和显示显示器
德国SUTO公司S331数据记录和显示显示器
德国SUTO公司S331数据记录和显示显示器是一个功能强大、超高性价比的数据记录和显示解决方案。相比于很多小屏幕低分辨率的显示器, 它高分辨率的5英寸彩色图形显示器带来了更加便捷及准确的细节操作体验。它的USB插孔可作为与电脑结合的从属部件, 也可以作为主控器, 将记录数据传输到U盘。它灵活的传感器接入方式使得它可以近乎完美地完成绝大多数测量任务。
这是一款通用型显示和数据记录器, 用于测量、显示和记录压缩空气系统中所有相关参数(流量、消耗量、露点、压力、温度、功率、压缩机状态等)。
德国SUTO公司S331数据记录和显示显示器特点
高分辨率5英寸彩色触屏界面
支持所有CS-iTEC以及第三方传感器的连接
高达16个传感器输入
2种壁挂式外壳供选择：
– 4个接线孔
– 7个接线孔
USB接口: 用于将数据传输到数据卡或电脑
RS-485(Modbus/RTU,CS-iTEC-Bus)以及以太网(Modbus/TCP,CS-iTEC-Bus) 接入工厂自动化系统
10 W传感器电源 (24 VDC)
数据记录(可选): 1亿个数据
采用2个继电器输出进行报警监控
内部集成网络服务器, 可以实现远距离监控
多种系统扩展选项
德国SUTO公司S331数据记录和显示显示器技术参数
| 外壳 | 尺寸: 120 x 173 x 67 mm |
| 电源 |
A: 100 … 240 VAC, 15 W B: 18 … 30 VDC, 15 W |
| 通讯接口 | USB RS-485 Ethernet |
| 报警输出 | 2继电器, 230 VAC, 3 A |
| 数据记录 | 1亿个数据(可选) |
| 传感器输入 |
2xSDI输入 1xSDI和1xModbus输入 (Modbus输入最多16个传感器) 2x模拟信号(可选) |
| 精度 |
SDI, Modbus: 请参考传感器规格 模拟信号: 0…20 mA: 0.01 mA 0…10 V: 0.01 V 脉冲: ± 1数字信号 |
| 显示 | 尺寸: 5” 分辨率: 800 x 480 |
| 工作温度 | 0 ºC … +50 ºC |
| 存储温度 | -20 ºC … +70 ºC |
|
订货号 |
名称 |
|
0500 0330 |
S330主机，面板式外壳 |
|
0500 0331 |
S330主机，面板式外壳+数据记录，4G数据卡，USB电缆 |
|
A1630 |
2个CS流量/露点传感器输入 |
|
A1631 |
2个CS流量/露点传感器输入 + RS-485 |
|
A1632 |
2个CS流量/露点传感器输入 + 以太网 |
|
A1633 |
2个模拟输入 (0...20mA. 0...10V, Pt100, Pt1000) |
|
A1634 |
2个模拟输入0...20 mA + 2个脉冲输入 |
|
A1640 |
电源100...240 V AC, 10 VA, 2个继电器输出 |
|
A1641 |
电源18...30 V DC, 10 VA, 2个继电器输出 |
|
A1643 |
Modbus-Master card (RS-485) |
|
A1645 |
挂墙式安装外壳，含4个接线孔 |
|
A1646 |
挂墙式安装外壳，含6个接线孔 |
|
A1647 |
挂墙式安装外壳，含3个接线孔+以太网 |
|
A1648 |
挂墙式安装外壳，含5个接线孔+以太网 |
|
|
电缆 |
|
0554 0015 |
用于CS325的USB电缆 |
|
0553 0104 |
5米传感器电缆，含M12接头，一端开线 |
|
0553 0105 |
10米传感器电缆，含M12接头，一端开线 |
|
0553 0106 |
1.8米电源线，含插头 |
|
0553 0120 |
5米以太网线，两端为RJ45插头 |
|
|
转换器和网关 |
|
0554 0010 |
RS-485 / 以太网网关 |
|
0554 0012 |
RS-485 / Profibus 网关 |
|
0554 0013 |
Modbus/RTU / Modbus/TCP 网关 |
|
0554 0011 |
RS-485 中继器 |
|
0554 0331 |
RS-485 / USB 转换器 |
|
|
更多转换器和网关选项，请联系客户人员 |
|
|
软件 |
|
0599 7010 |
CSM-S数据分析软件，用于DS 350。支持USB, RS-485, 以太网。同一时间可与1台DS 350通讯 |
|
0599 2020 |
CSM-M数据分析软件，用于DS 350。支持RS-485，以太网。客户机/服务器应用。可同时与最多5台DS 350通讯 |
|
A1101 |
CSM-M可选项，消耗量报表生成器 |
|
|
其他 |
|
0554 0007 |
电源，挂墙式安装 |
|
0554 0006 |
电源，导轨式安装 |
|
0554 0030 |
功率计，包含3个钳形传感器，含Modbus/RTU |
|
0554 0031 |
0-20 mA，电流计，8通道，含Modbus/RTU |
|
0554 0032 |
脉冲计，8通道，含Modbus/RTU |
