希尔思 S320 压缩空气流量计

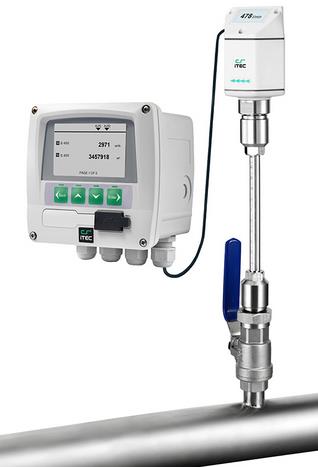

希尔思 S320 压缩空气流量计流量传感器通过G1/2”球阀插入到管道中,通过快速接头接入到压缩空气管道上, 显示器S320显示测量的数值并监控和报警。
希尔思 S320 压缩空气流量计为工业应用提供了一个低成本的显示器解决方案，可以记录压缩空气瞬时流量和累计时间内的总流量及压缩空气露点的变化。
希尔思 S320 压缩空气流量计产品特点:
传感器输入
- 1个CS流量/露点传感器输入
- 1个模拟传感器输入(0...20 mA, 0...10V)
其他信号/特征
- 2个报警继电器输出
希尔思 S320 压缩空气流量计技术参数
|
外壳 |
尺寸: 118x115x93 mm 面板尺寸: 92x92 保护等级: IP65 |
| 电源 | 100...240 VAC, 50-60 Hz, 10 VA |
| 接口选项 | USB |
| 报警输出 | 2个继电器, 230 VAC, 3 A |
| 环境温度 | 0 ... 50 ºC |
| 传感器输入1 | 1个CS传感器: VA 400, VA 420, VA 450, VA 452, FA 400, FA 410, FA 415 |
| 传感器输入2 | 1个模拟传感器: CS露点仪, CS温度传感器, CS钳形电流传感器, 0 ... 20 mA, 0 ... 10V |
| 精度1) |
流量: 0.5~47880.39 m³/h 0-20 mA: 0.01 mA 0-10 V: 0.01 V |
| 工作温度 | 0 ... 50 ºC |
| 存储温度 | -20 ... 70 ºC |
| 保护等级 | IP65 |
| 订货号 | 名称 |
|---|---|
| 0500 0320 | s320主机，面板式安装，1个CS传感器输入，1个模拟输入 |
| A1640 | 电源100...240 V AC, 10 VA, 2个继电器输出 |
| A1641 | 电源18...30 V DC, 10 VA, 2个继电器输出 |
| A1645 | 挂墙式安装外壳，含4个接线孔 |
| 0695 4001 | S400-S, 流量传感器, 标准量程, 220 mm 探头, ½" G 螺纹 |
| 0553 0104 | 5米传感器电缆，含M12接头，一端开线 |
| 0553 0105 | 10米传感器电缆，含M12接头，一端开线 |
| 0553 0106 | 1.8米电源线，含插头 |
|
容积流量量程 |
||||
|---|---|---|---|---|
|
英寸 |
DN |
内径[mm] |
标准型[m³/h] |
扩大量程型[m³/h] |
|
1/2" |
DN15 |
16.1 |
0.2~45.6 |
0.4~91.0 |
|
3/4" |
DN20 |
21.7 |
0.4~89.1 |
0.9~177.8 |
|
1" |
DN25 |
27.3 |
0.7~147.7 |
1.5~294.7 |
|
1¼" |
DN32 |
35.9 |
1.3~264.8 |
2.6~528.4 |
|
1½" |
DN40 |
41.8 |
1.8~364.9 |
3.6~728.2 |
|
2" |
DN50 |
53.1 |
3.0~600.1 |
6.0~1198.6 |
|
2½" |
DN65 |
68.8 |
5.0~1024 |
10~2043 |
|
3" |
DN80 |
80.8 |
7.0~1421 |
14~2836 |
|
4" |
DN100 |
100.3 |
10~2196 |
21~4383 |
|
5" |
DN125 |
133.7 |
20~3912 |
38~7807 |
|
6" |
DN150 |
162.3 |
29~5772 |
58~11519 |
|
8" |
DN200 |
200.0 |
43~8786 |
88~17533 |
|
10" |
DN250 |
250.0 |
69~13744 |
137~27429 |
|
12" |
DN300 |
300.0 |
99~19815 |
198~39544 |
