希尔思SUTO S215露点传感器
希尔思SUTO S215露点传感器

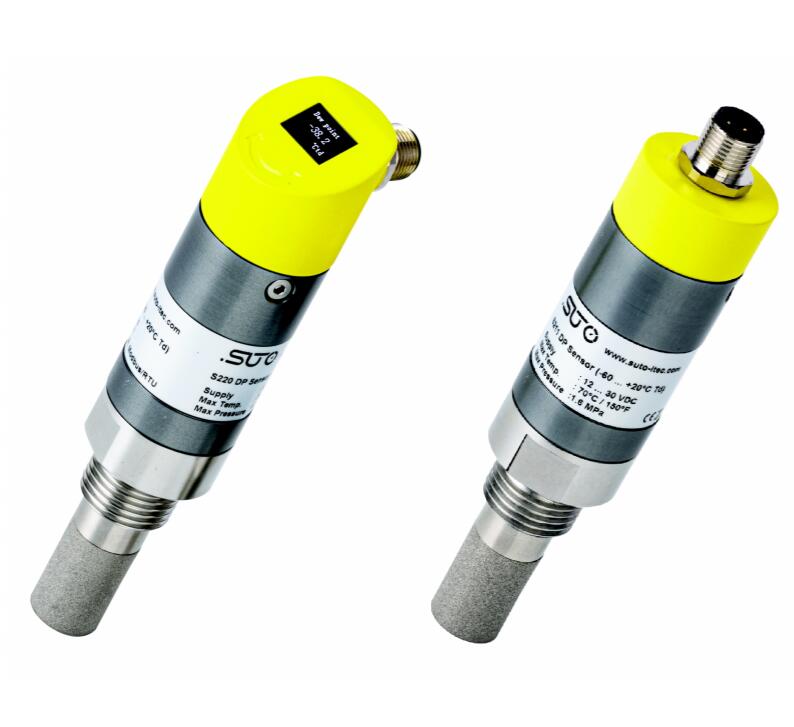

希尔思SUTO S215露点传感器采用高级铝合金，带柔和抛光效果。螺纹接口采用1.4301(SUS304)不锈钢，经久耐用。顶盖采用铝制材料，与主体同等品质。显示屏（可选）盖由坚固的聚碳酸酯和ABS加固制成，可经受严苛环境考验。
传感器保护
不锈钢烧结过滤帽保护传感器不受灰尘和其它杂质影响。同时保证快速响应时间与可靠测量结果。
露点传感器产品特点
设计紧凑小巧-便于安装使用
测量精确-精度为±2 °C Td
信号输出-4 ... 20 mA，Modbus/RTU
显示屏可选-现场查看测量值
压力传感器-可内置
空气品质-监测湿度
希尔思SUTO S211露点传感器优点
体积小，便于安装在干燥机中。
• 可选配显示屏，用于现场查看测量值。显示屏可根据需要340度旋转。
• 用户友好的信号输出:
2线制4 ... 20 mA模拟输出
3线制4 ... 20 mA模拟输出 + Modbus/RTU输出
• IP65外壳提供坚固保护
• 维护成本低（测量稳定可靠，有效延长校准间隔）
• 多种测量单位可选：°C Td • g/m³ • mg/m³ • ppmv • g/kg (@ 参考压力) • % RH等。
希尔思SUTO S215露点传感器常规参数
| 工艺连接 | G 1/2”螺纹 (ISO 228/1), 不锈钢 1.4301 (SUS 304) |
| 操作条件 | 气体温度: -30 ... +70 °C / 环境温度: 0 ... +50 °C / 环境湿度: 0 ... 100 % rH |
| 电源电压 | 15 ... 30 VDC |
| 材质外壳 | 铝合金 / 螺纹: 不锈钢 1.4301 (SUS 304) / 显示屏盖: PC + ABS |
| 防护等级/认证 | IP65 / CE |
| 传感器保护 | 烧结过滤器（不锈钢） |
| 运输与存储 | 运输温度: -30 ... + 70 °C / 存储温度: -20 ... + 50 °C |
| 重量 | 180 g |
| 测量气体（介质） | 空气，氩气，O₂，N₂，CO₂* |
| 输出信号 |
4 ... 20 mA 2线, 4 ... 20 mA 3线 + Modbus/RTU |
| 电流消耗量 |
2线: 4 ... 20 mA 3线: 40 mA @ 24 VDC 3线 带显示: 50 mA @ 24 VDC |
| 传感器类型 | 温度传感器: Pt100 / 压力传感器：压阻式 |
| 可选显示屏 | 0.66” OLED 显示屏，显示测量值与单位 |
希尔思SUTO S215露点传感器技术参数
| 型号 | 功能 | 量程 |
| S215 | 露点: | -20 ... +50 °C Td |
| 温度: | -30 ... +70 °C | |
| 压力: | 0 ... 1.6 MPa | |
| S211 | 露点: | -60 ... +20 °C Td |
| 温度: | -30 ... +70 °C | |
| 压力: | 0 ... 1.6 MPa | |
| S220 | 露点: | -100 ... +20 °C Td |
| 温度: | -30 ... +70 °C | |
| 压力: | 0 ... 1.6 MPa | |
| 露点精度 |
+/- 1 °C Td (0 ... 20 °C Td) +/- 2 °C Td (-60 ... 0 °C Td / +20 ... +50 °C Td) +/- 3 °C Td (-100 ... -60 °C Td) |
|
| 温度精度 | +/- 0.3 °C | |
| 压力精度 | 0.5% FS | |
| 传感器类型 | （S215、S211薄膜聚合物)，（S220 薄膜聚合物 + QCM） | |
| 工作压力 | -0.1 .. 1.6 MPa（S215、S211可选-0.1 ... 35.0 MPa） | |
|
* 测量介质为 CO₂ 时: • S211测量范围最低至-40 °C Td。 • S220必须在出厂前将介质类型设置为CO₂或使用SFA软件+Service Kit（可选配件）自行进行设置（如果S220用于测量CO₂，请在订单中注明）。 |
||
订货号
2线模拟输出
| 订货号 | 编码 | 描述 |
| S699 1215 | S1215 | S215： -20 ... +50 °C Td, -0.1 ... 1.6 MPa, 2线 4 ... 20 mA 输出 |
| S699 1211 | S1211 | S211：-60... +20 °C Td, -0.1 ... 1.6 MPa, 2线 4 ... 20 mA 输出 |
| S699 1220 | S1220 | S220：-100 ... +20 °C Td, -0.1 ... 1.6 MPa, 2线 4 ... 20 mA 输出 |
| 操作压力 | ||
| A | 标准压力范围 -0.1 ... 1.6 MPa | |
| A1381 | B | 高压范围 -0.1 ... 35.0 MPa (仅 S211 与 S215) |
3线模拟 + SDI输出
| 订货号 | 编码 | 描述 |
| S699 2215 | S2215 | S215：-20 ... +50 °C Td, -0.1 ... 1.6 MPa, 3线 4 ... 20 mA |
| S699 2211 | S2211 | S211：-60 ... +20 °C Td, -0.1 ... 1.6 MPa, 3线 4 ... 20 mA |
| S699 2220 | S2220 | S220：-100 ... +20 °C Td, -0.1 ... 1.6 MPa, 3线 4 ... 20 mA |
| 操作压力 | ||
| A | 标准压力范围 -0.1 ... 1.6 MPa | |
| A1381 | B | 高压范围 -0.1 ... 35.0 MPa (仅 S211 与 S215) |
| 可选显示屏 | ||
| A1383 | A | 不带显示屏 |
| A1384 | B | 带显示屏 |
3线模拟 + Modbus/RTU输出
| 订货号 | 编码 | 描述 |
| S699 3215 | S3215 | S215：-20 ... +50 °C Td, -0.1 ... 1.6 MPa, 3线 4 ... 20 mA, Modbus/RTU* |
| S699 3211 | S3211 | S211：-60 ... +20 °C Td, -0.1 ... 1.6 MPa, 3线 4 ... 20 mA, Modbus/RTU* |
| S699 3220 | S3220 | S220：-100 ... +20 °C Td, -0.1 ... 1.6 MPa, 3线 4 ... 20 mA, Modbus/RTU* |
| 操作压力 | ||
| A | 标准压力范围 -0.1 ... 1.6 MPa | |
| A1381 | B | 高压范围 -0.1 ... 35.0 MPa (仅 S211 与 S215) |
| 压力测量 | ||
| A1385 | A | 无压力传感器 |
| A1382 | B | 带压力传感器, 0 ... 1.6 MPa (最大操作压力为 1.6 MPa) |
| 可选显示屏 | ||
| A1383 | A | 不带显示屏 |
| A1384 | B | 带显示屏 |
* 标准Modbus设置:
从机地址：产品序列号后两位数 通信参数设置：19200 波特率，8/N/1如果您的应用需要用到其它参数，请在订单中注明或使用Service Kit工具现场对传感器进行参数设置
输出单位
露点传感器可提供不同的露点、湿度、温度和压力单位。
默认单位为：露点 =°C Td / 温度 =°C / 压力 = bar
如果您需要使用其它单位，请在订单注明，或者您也可使用Service Kit工具（可选配件）与服务软件自行修改输出单位。例如，采用PSI为压力单位，采用ppmv为湿度单位。
选配件配件
| 订货号 | 描述 |
| A699 3491 | 带快接头的测量室，最大压力为1.5 MPa，2 l/min @ 0.8 MPa |
| A699 3493 | 旁通式测量室，最大压力1.5 MPa，6 mm软管作为入口和出口 |
| A699 3590 | 耐高压测量室 ，最大压力35.0 MPa， G 1/4”内螺纹接口 |
| A553 0104 | M12传感器电缆，5米，一端开线 |
| A553 0105 | M12传感器电缆，10米，一端开线 |
| 校准 | |
| R699 3396 | 露点传感器校准服务，含校准证书 |
