TG100介质损耗试验仪

发布时间:2022-09-24 14:39:28 作者:深圳市君达时代仪器有限公司 阅读: 2604 次
本文TAG标签:TG100介质损耗试验仪

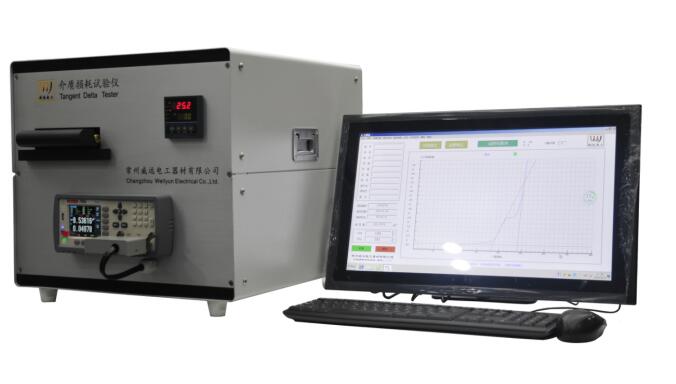

TG100介质损耗试验仪

TG100介质损耗试验仪
不同国家有效的漆包线试验标准及最新的质量控制标准ISO9000,规定了与多数实际应用相一致的重点及常规试验方法。
明显地,由于漆包过程中新的方法及设备的介入,漆包线相关产品获得了比标准要求更高的特性。所有这些要求漆包线在绝缘性能、厚度、坚固性及击穿试验中有更好的保证,尤其表现在电子、军事及对漆包线的可靠性有更高要求的所有领域。
因此出现了新的漆包线制造商及使用要求,实际上趋向于先在生产过程中,然后在试验室里对漆包线进行比标准更为严格的试验。

TG100介质损耗试验仪依照国际标准的要求设计与制造,即使用升温法、石墨法测试漆包线的介质损耗值。
用石墨法测试程序如下:将试样外表面涂上含水石墨分散液后置于左边的试验腔中,通过提高温度测量介质损耗角(tg)。所有的数据经强大的电脑软件处理,存储在大的数据库中以备日后比较、输出。
将仪器置于合适的位置,放置于水平、结实的桌上(振动会影响试验),合适的高度适合操作,远离灰尘、热源、蒸汽或任何腐蚀性酸。通常推荐将仪器置于实验室中,远离生产车间。


TG100介质损耗试验仪技术参数
介质损耗试验仪符合 IEC 60851-5:2011、GB/T4074.5-2008标准进行漆包线的测试。
1、电源:220V交流电,50/60Hz,单相 1400VA。
2、功率消耗:1000 W
3、环境温度:
1)操作状态:0°C ~ 40°C
2)运输和贮存:–10°C ~ 55°C
4、环境湿度:操作状态:40-80% r.h
5.热辐射:不允许阳光直射
6.振动:贮存及运输限制,最大振辐:0.20mm acc. 3g 10 to 100 Hz。
7.高度:海拔1700米。
8.线径范围:TG100-圆线直径0.02~3.00mm的漆包线(其他线规夹具定制)。
TG200-扁线适用于各种规格。
TG300-圆线直径0.02~3.00mm的漆包线(其他线规夹具定制),及所有扁线。
9、试验方法:石墨升温法
10、快速试验3’~5’:因漆包线类型与直径而异。
11、试验温度:高达400 °C。
12、快速冷却系统。
13、试验频率:1000 Hz 精确度:0.01%。
14、信号均方根振辐:5.0 V直流电。
15、测试分解力:0.00001 with C > 100pF.
16、尺寸及重量:L490×W600×H440mm,25KG
