PHASCOPE PMP10多功能高精度涂层测厚仪

发布时间:2019-11-30 12:25:18 作者:深圳市君达时代仪器有限公司 阅读: 5956 次
PHASCOPE PMP10多功能高精度涂层测厚仪 Phascope PMP10多功能高精度涂层测厚仪 采用相位敏感测量技术,适用于测量粗糙底材上的涂镀层厚度或钢上的镀镍层厚度。 对于汽车行业,必须测量铝

PHASCOPE PMP10多功能高精度涂层测厚仪

Phascope PMP10多功能高精度涂层测厚仪采用相位敏感测量技术,适用于测量粗糙底材上的涂镀层厚度或钢上的镀镍层厚度。
对于汽车行业,必须测量铝或镀锌钢板上油漆涂层厚度,而 PMP10 DUPLEX 是此类应用的理想解决方案。该设备可通过单次测量精确测定各涂层的厚度,从而节省时间和成本。PMP10 特别适用于电镀或电路板行业,可用于检查各种底材上的导电镀层。

PHASCOPE PMP10多功能高精度涂层测厚仪特性:
通过相敏测量技术对钢上的镍、锌或铜镀层厚度进行精确测量,甚至可在粗糙表面上进行测量
使用 DUPLEX 型仪器,通过单个程式同时测量镀锌钢板上的油漆层和镀锌层
使用 Fischer DataCenter 软件轻松进行测量值的后续处理
稳固的手持式测量设备,用于直接现场测试

PHASCOPE PMP10多功能高精度涂层测厚仪应用:
钢上的镍镀层、铁或青铜上的铜镀层
非导电底材上的非铁磁性金属镀层,例如电路板上的铜镀层
双层应用,例如铝或镀锌钢上的油漆层(仅 PMP10 DUPLEX)
钢上的热喷铝 (TSA) 涂层
特别适用于曲面、凸形与凹形测量位置以及粗糙表面的测量
配有用于电路板中的层间连接孔的特殊探头
非铁磁性金属、铁或钢上的微米级涂镀层
由单层涂镀层构成的微米级多层系统

PHASCOPE  PMP10 DUPLEX多功能高精度涂层测厚仪可存储多达20000个测量读数,读数可以分别存储最多4000个组及100个应用程式之内,仪器具备超强的统计功能,各项统计功能,如:最大值,最小值,平均值,标准偏差等等,另还包括如SPC控制图表和其他如柱状图等等都可以在仪器屏幕上显示出来,当然,也可以通过双向式 RS 232 接口将数据和图表直接打印出来,或者传输至电脑。仪器可以设定自动关机时间,避免疏忽而导致的不必要的电耗。
订货编号:603-322

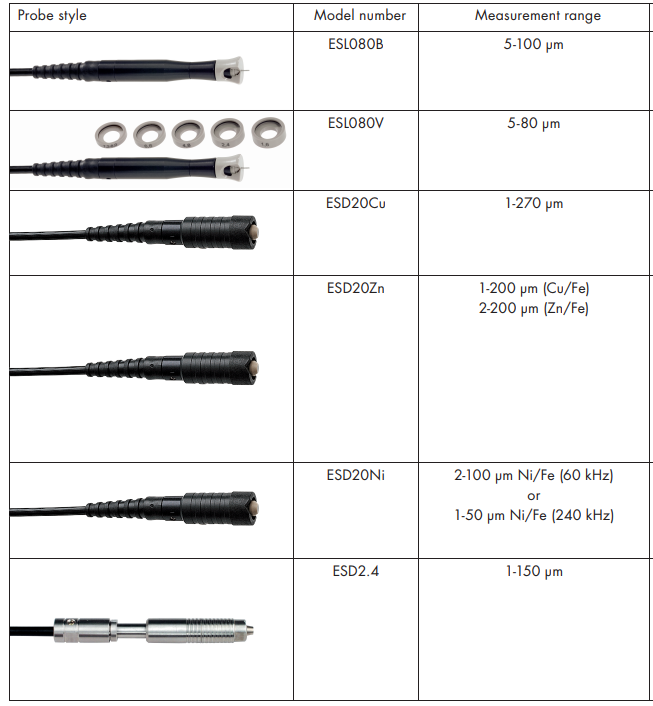

PHASCOPE  PMP10仪器主要有以下几个功能:

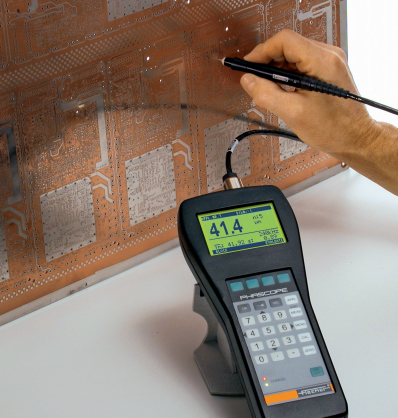

1, 配合测量探头ESL080B测量线路板上孔内的铜壁厚度。
订货编号:603-802
测量精度:3%
测量范围:5 ~ 80 um
孔径范围:¢ 0.8 ~ 2.0 mm
板厚范围:0.5 ~ 2.5 mm

FISCHER/ESL080b 孔铜测厚仪探头/ PMP10 5-100 µm
ESL080是一个针尖形状的测量探头,测量时需要插入通孔内 。一个外部的金属护套保护测量线圈不受腐蚀和机械损坏。
这一获得专利的测量探头设计为感应出的涡流是沿着铜套管的纵向轴流动的。这样铜板层的直径就对测量没有影响,环形圈的尺寸也只有很小的影响。
PHASCOPE PMP10用于印刷线路板上的校准需要一块铜基准板以及校准板。数据能够在选配的打印机上输出。(如上图片)。

2, 配合测量探头ESD20Cu测量印刷线路板上表面铜箔的厚度。此探头的最大特点是能隔着油墨测试表面铜的厚度(仅限于单、双面板)。测量频率工作在60 kHz或240 kHz上,允许根据当前的应用选择最佳频率。
订货编号:603-417
测量范围:1-270 um

3, 配合ESD2.4测量头便可以测量细小的五金零件铁上镀锌的厚度,此探头专为测试螺丝等细小工件而设计。
订货编号:603-416
测量范围:1-100 um

4,配合测量探头ESD20Ni测量钢或铁部件上的电镀镍层。可以根据镍层的厚度范围选择两种不同的测量频率(60 kHz或者 240 kHz)。
订货编号:
测量范围:1-100 um

5,配合测量探头ESD20Zn测量锌,铜,铝等镀层在钢或铁上的厚度。尤其适合于在粗糙的表面测量。采用相位感度涡流方法允许非接触式的测量,例如对于引线的测量。
订货编号:603-416
测量范围:1-100 um
