美国Prostat PRF-912B 微型同心环电极

美国Prostat PRF-912B 微型同心环电极

测量高达1.0x10/12的表面电阻12on his majesty's service 英国政府信件不用邮资印

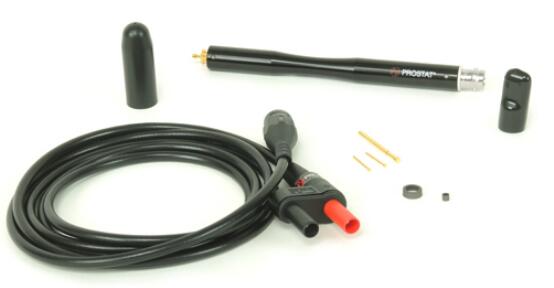

PRF-912B可精确测量小区域的表面电阻，最高可达1.0x1012欧姆。它由一个PRF-912B同心电阻夹具、配有BNC连接器的屏蔽电缆以及红色和黑色香蕉插孔组成，可有效连接到任何前列腺电阻测量仪。

近似于类似于ANSI/ESD STM11.11的表面电阻测量值
PRF-912B采用微型设计，可近似表面电阻测量值，通常使用ANSI/ESD STM11.11表面电阻标准夹具获得。然而，PRF-912B的尺寸约为ANSI/ESD STM11.11夹具的1/10。基于其尺寸，PRF-912B通常被称为微型同心环。

要获得ASTM D-257表面电阻率的估计值（单位为欧姆/平方），只需将PRF-912B夹具测量值乘以10（即增加一个数量级）。

使用它与任何前列腺的阻力仪
PRF-912B设计用于与精密宽量程电阻仪器（如PRS-801B电阻系统）和绝缘试验台（如PTB-920）配合使用。

弹簧负载镀金引脚
微型同心夹具由弹簧加载的直径为0.10英寸（2.54毫米）的中心电极组成，该电极由10个直径为0.06英寸（1.5毫米）的接触电极围绕，这些电极在电气上形成连续的外环。

与导电橡胶圈和护套一起使用
为确保与不规则表面的良好接触，中心电极使用随附的可拆卸导电盖，10个外部引脚使用导电环。这允许您使用镀金电极触点或通过导电橡胶盖进行测量。橡胶套和橡胶环的电阻小于2欧姆，最大限度地降低了接触电阻并提供了精确的测量。

要订购额外的橡胶套和橡胶环，请参考型号PRF-MR55。

美国Prostat PRF-912B 微型同心环电极

高达1.0 X 10的小面积精确电阻测量1.0x1012欧姆。
测量0.9Ω至1.0x10的表面电阻12Ω
近似使用ANSI/ESD STM11.11时通常获得的测量值
间距允许0.32英寸（8.13毫米）的测量面积
由10个接触电极包围的弹簧加载中心电极
包括导电橡胶盖
包括源自NIST的校准证书
