美国Prostat PRF-911 同心环电极

美国Prostat PRF-911 同心环电极

根据ANSI/ESD STM11.11和ANSI/ESD STM11.12测量表面电阻或体积电阻
这款独特的便携式测试夹具最初为扁平（平面）包装材料设计，可根据当前行业标准测量几乎任何扁平材料的表面电阻和体积电阻。其中包括符合IEC 61340-2-3 ANSI/ESD STM 11.11标准的表面电阻、符合美国国家标准ANSI/ESD STM11.12标准的体积电阻，以及符合ASTM D-257标准的近似表面和体积电阻率测量值。

请注意，ANSI/ESD标准针对用于静电放电控制的材料，而ASTM D-257用于评估配电和电源应用中使用的绝缘材料。

和我们的电阻仪器一起使用
PRF-911同心环是一种薄型测试夹具，专门用于表面电阻测量仪器，如PRS-801B电阻系统、PRS-812B电阻计和PAS-853B电阻审计系统。

同心环是计算表面电阻率和体积电阻率的重要工具。例如，将表面电阻测量值（单位为欧姆）乘以10，即可获得表面电阻率（单位为欧姆/平方）。

测量ESD袋
其紧凑的尺寸允许夹具插入小型柔性容器中，例如ESD保护袋，而无需切割包装。这减少了频繁校准和对准夹具的需要。

保持一致
PRF-911采用了弹簧加载、自对准中心电极功能。这种不寻常的特性有助于保持夹具的高导电性橡胶电极表面与测试材料的一致接触。

用于任一测量的双试验台

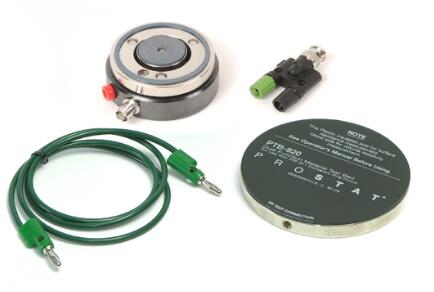

PTB-920双测试台由一个用于ANSI/ESD STM11.11表面测量的绝缘测试表面组成，该表面层压到一个用于体积电阻率测量的钢测试板上。直径为4英寸的钢制试验台组件包括一个香蕉插座，用于体积测量期间的仪器连接。

宽范围、精确的性能
PRF-911能够精确测量小于100欧姆（《1.0x102欧姆），大于1.0×1012欧姆（》1.0×1013欧姆/平方）。配置夹具，使其可以连接到仪器接地参考或大地，以最大限度地减少外来场和电荷对测量的影响。

美国Prostat PRF-911 同心环电极
测量平面材料的表面电阻和体积电阻
根据ANSI/ESD STM11.11测量表面电阻
根据ANSI/ESD STM11.12测量体积电阻
符合IEC 61340-2-3的要求
根据ASTM D-257近似表面和体积电阻率
采用弹簧加载、自对准中心电极功能，以降低校准频率
包括绝缘和金属双重试验台
设计用于与宽范围电阻测量仪和一个5磅的仪器一起工作。电极
包括源自NIST的校准证书
