当前位置: 主页 > 仪器仪表 > 静电场测试仪 > Prostat PGT-61-164电路分析仪PGT SureTest

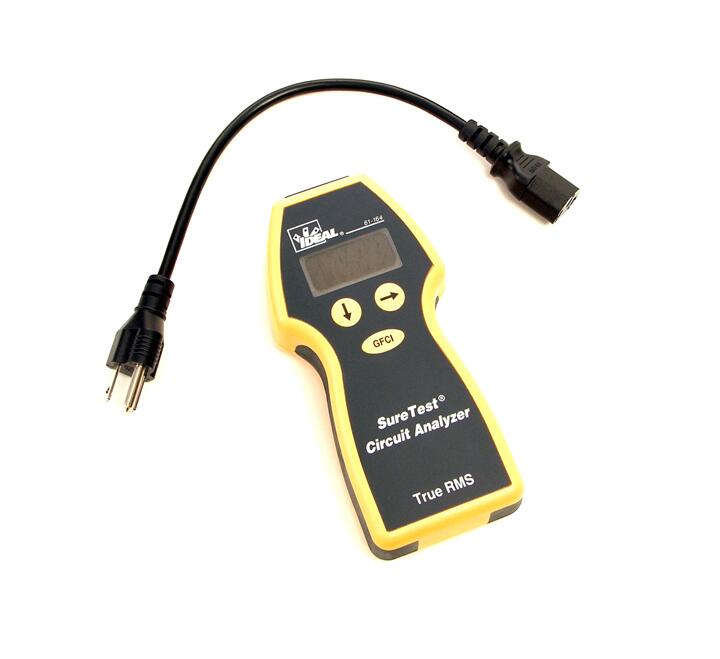

Prostat PGT-61-164电路分析仪PGT SureTest

发布时间:2024-02-22 21:45:37 作者:深圳市君达时代仪器有限公司 阅读: 804 次
Prostat PGT-61-164电路分析仪PGT SureTest如果美国电力系统中的插座错误连接到240 VAC,它将受到保护,但应立即拔掉插头,并且在电压纠正之前不进行测试。显然,这不适用于标准电压为240 H至n的国家,该装置不用于也不适合用于120 VAC、60赫兹以外的任何其他用途。

Prostat PGT-61-164电路分析仪PGT SureTest

正确的布线对于确保分支电路的安全和性能至关重要。从安全角度来看,电击危险和火灾主要是由于保护装置(如GFCIs)安装不当或故障造成的。从性能角度来看,电气设备和高科技设备在住宅和商业建筑中随处可见。它们需要可靠的电源来正常运行和发挥功能,以确保其寿命。
该装置仅设计用于120伏交流火线和地线。如果美国电力系统中的插座错误连接到240 VAC,它将受到保护,但应立即拔掉插头,并且在电压纠正之前不进行测试。显然,这不适用于标准电压为240 H至n的国家,该装置不用于也不适合用于120 VAC、60赫兹以外的任何其他用途。

PGT SureTest电路分析仪
根据ANSI/ESD S6.1测试交流电路的阻抗
设计用于120伏交流火线零线和地线
根据ANSI/ESD S6.1测量接地阻抗
根据ANSI/ESD S6.1验证中性线和接地线
验证火线和零线没有颠倒
验证火线和设备地线没有接反
线电压
真有效值
峰值电压
接地至中性电压
频率
火线和零线阻抗
识别虚假(盗版)理由
测试GFCIs和EPDs是否正常运行
识别三线插座中的正确接线
符合ANSI/ESD S6.1的要求。

Prostat PGT-61-164电路分析仪PGT SureTest

Characteristics

Ranges

Resolution

Basic Accuracy2

Line Voltage

85.0 - 265.0 VAC

0.1V

1.0% ± .2V

Peak Line Voltage

121.0 - 354.0 VAC

0.1V

1.0% ± .2V

Frequency

45.0 - 65.0 Hz

0.1Hz

1.0% ± .2Hz

% Voltage Drop

0.1% - 99.9%

0.1%

2.5% ± .2%

Voltage Loaded

10.0 - 132.0 VAC

0.1V

2.5% ± .2V

Neutral-Ground V

0.0 - 10.0 VAC

0.1V

2.5% ± .2V

Impedance - Hot

0.00 Ω - 3.00 Ω

0.01 Ω

2.5% ± .02 Ω

Neutral, & Ground

> 3 Ω



Unspecified

GFCI Trip Time

1mS to 6.500S counter

1 mS

1.0% ± 2mS

GFCI Trip Current

6.0 - 9.0 mA

0.1 mA

1.0% ± .2mA

EPD Trip Current

30.0 - 37.0 mA

0.1 mA

1.0% ± .2mA

Estimated Load on Line

1.00 – 20.0A

0.1A

Unspecified

Prostat PGT-61-164电路分析仪PGT SureTest

Characteristics



Display

128 x 64 OLED with backlight

Display update for Volt

Less than 2.5 times Second

Over-range Indication on all functions

Display “OL”

Operating Environment

32°F to 122°F (0°C to 50°C) at <80%RH

Storage Environment

32°F to 122°F (0°C to 50°C) at <80% RH

Altitude

6561.7 ft (2000m)

Case Construction

ABS UL 94V/0/5VA rated

Dimensions (LxWxD)

6.4” x 3.0” x 1.4”
162mm x 76mm x 36mm

Weight

9.4 oz (267g)

Safety

UL61010B-1, Cat III-300V
UL-1436 for AFCI, GFCI & Outlet

Warranty

2-year warranty
