美国Prostat CVM-780接触式表面电压测试仪

发布时间:2024-02-24 14:41:48 作者:深圳市君达时代仪器有限公司 阅读: 864 次
美国Prostat CVM-780接触式表面电压测试仪用独特的有源探头设计,完全防护和屏蔽,将环境干扰降至最低。它配有两个特别设计的陶瓷尖端和两个镀金属尖端。陶瓷尖端用于测量ESDS设备和子组件上的电压,在这些设备和子组件中,传输的EMI和RFI的放电和产生是主要问题

美国Prostat CVM-780接触式表面电压测试仪

一种真正的静电电压表。
Cvm-780接触式电压表™将数字电压表的易用性与真正的静电电压表的高输入阻抗和低输入电容结合在一个小型、便携式、电池供电的封装中。作为一个真正的静电电压表,而不是场表,意味着它可以读取实际电压,而不会将其与静电场强度混淆,这是非常不同的。

有价值的ESD分析工具。
Cvm-780接触式电压表™由可充电的金属氢化镍电池供电,是专业静电释放从业者最有价值的静电分析工具。它测量制造过程中导体上的电压,这些电压可以与导致机器型号(MM)ESD事件的ESD敏感设备接触。它可以轻松测量导致充电设备模型(CDM)和电荷板(CBE)ESD事件的设备和子组件上的电压。

独特的探头设计。
Cvm-780接触式电压表™采用独特的有源探头设计,完全防护和屏蔽,将环境干扰降至最低。它配有两个特别设计的陶瓷尖端和两个镀金属尖端。陶瓷尖端用于测量ESDS设备和子组件上的电压,在这些设备和子组件中,传输的EMI和RFI的放电和产生是主要问题。

正确测量的完美提示。
当两个金属零件接触时,很可能会发生产生EMI和RFI的ESD事件。Cvm-780‘S陶瓷喷嘴可防止产生干扰传输能量和设备干扰的弧光放电。金属针头用于测量静电敏感环境中的机床、生产辅助设备、椅子、手推车等物体。陶瓷尖端非常坚固但易碎,仅用于ESDS设备,而镀金属尖端非常坚固,用于测量非ESD敏感工具和设备,并执行常规审计测量。

便携、易用、准确。
CVM-780专为一般审计以及详细的制造过程分析而设计,以定位ESD问题及其原因。使用它来测量静电敏感制造过程中的所有关键点。到目前为止,这种ESD事件的可能性从未被揭示过。CVM-780是严重的ESD控制团队的必备产品。人们可以测量制造过程中几乎任何点的静电电压,而不需要放电,不需要射频干扰,也不会损坏设备。

符合ANSI/ESD S20.20对绝缘导线的要求。
CVM-780是一款高阻抗接触式电压表,在测量ESD保护区(EPA)中存在的孤立导体时,符合ANSI/ESD S20.20的要求。凭借其高达525伏的测量能力,CVM-780的范围足以满足美国环保局对隔离导线低于35伏的要求。
根据ANSI/ESD S20.20,场量表不能用于测量小导线上的电压。

接触式电压表的典型应用:
ESD敏感设备。
半导体。
部件。
装配设备。
自动测试夹具。
工具。
底盘。
移动设备。
耗散材料。

美国Prostat CVM-780接触式表面电压测试仪一般规格

工作范围1

0 to ±525v

分辨率

1v

精度

<±1%

反应时间

对于探头尖端到监视器输出的200V电压阶跃,大约为1ms

显示更新

每秒3个读数

输入充电/测量

100v (1.0x10-13 C/V)

输入阻抗

≥1014 ohm in Parallel with

输出

输出:10,000:1; 100uV/V
(Prostat PGA-710B自动分析系统兼容)



记录偏差:通常在±500伏时<±10

探针提示

金属:标称0.950.45英寸
陶瓷:0.900.40英寸±0.05英寸

便携式操作

电池充满电约3.5小时
(在蓄电池充电期间工作)

电源

NH15-2500镍氢可充电电池4个(AA尺寸)

充电器

Universal 90 to 264 Volts, 47 to 63 Hz

尺寸(WxHxD)

10.8 cm x 4.0 cm x 16.5 cm

带护套表尺寸(WxHxD)

10.8 cm x 6.0 cm x 19.1 cm

探头尺寸 (WxHxL)

3.7 cm x 2.0 cm x 23.5 cm

仪表重量(带防尘套

24 oz (1.5 lb)

探头重量

3.6 oz (0.225 lb)

保修

1

测量公差

电压

精确度1

测量直流参考电压时

测量浮动导体时

500 V

≤±2 V

≤±5% ±2 Counts

100 V

≤±2 V

≤±5% ±2 Counts

50 V

≤±2 V

≤±5% ±2 Counts

10 V

≤±1 V

≤±10% ±2 Counts

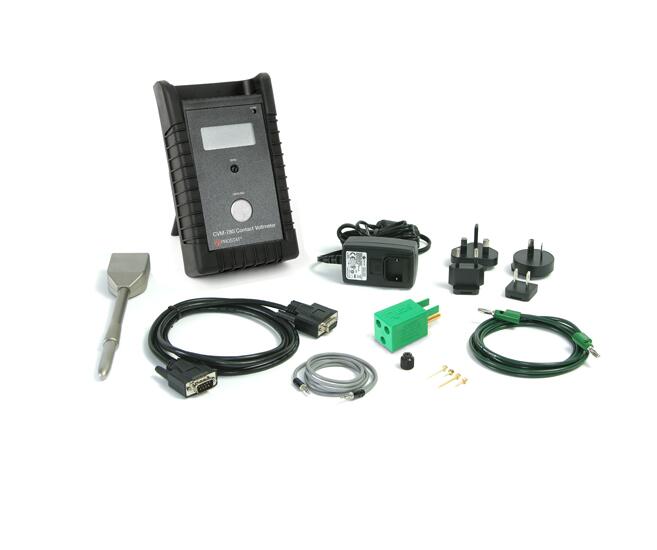

CVM-780接触式电压表
CVM-780P探头组件
CVM-780CC连接电缆
PFP-861LL 72英寸测试引线-绿色
Q007B公共点接地连接器
700AC模拟电缆
PRS-801BC斗牛犬夹
CVM-780UBC通用电池充电器
CVM-780P05C陶瓷尖端-0.5“
CVM-780P1C陶瓷尖端-1“
CVM-780P05M 0.5“金属尖头-0.5”
CVM-780P1M金属尖头-1“
销拆卸工具
