高性价比的小型数字功率计，功能强大，用来测量家用电器、办公产品、电力及过程控制自动化设备的仪器。

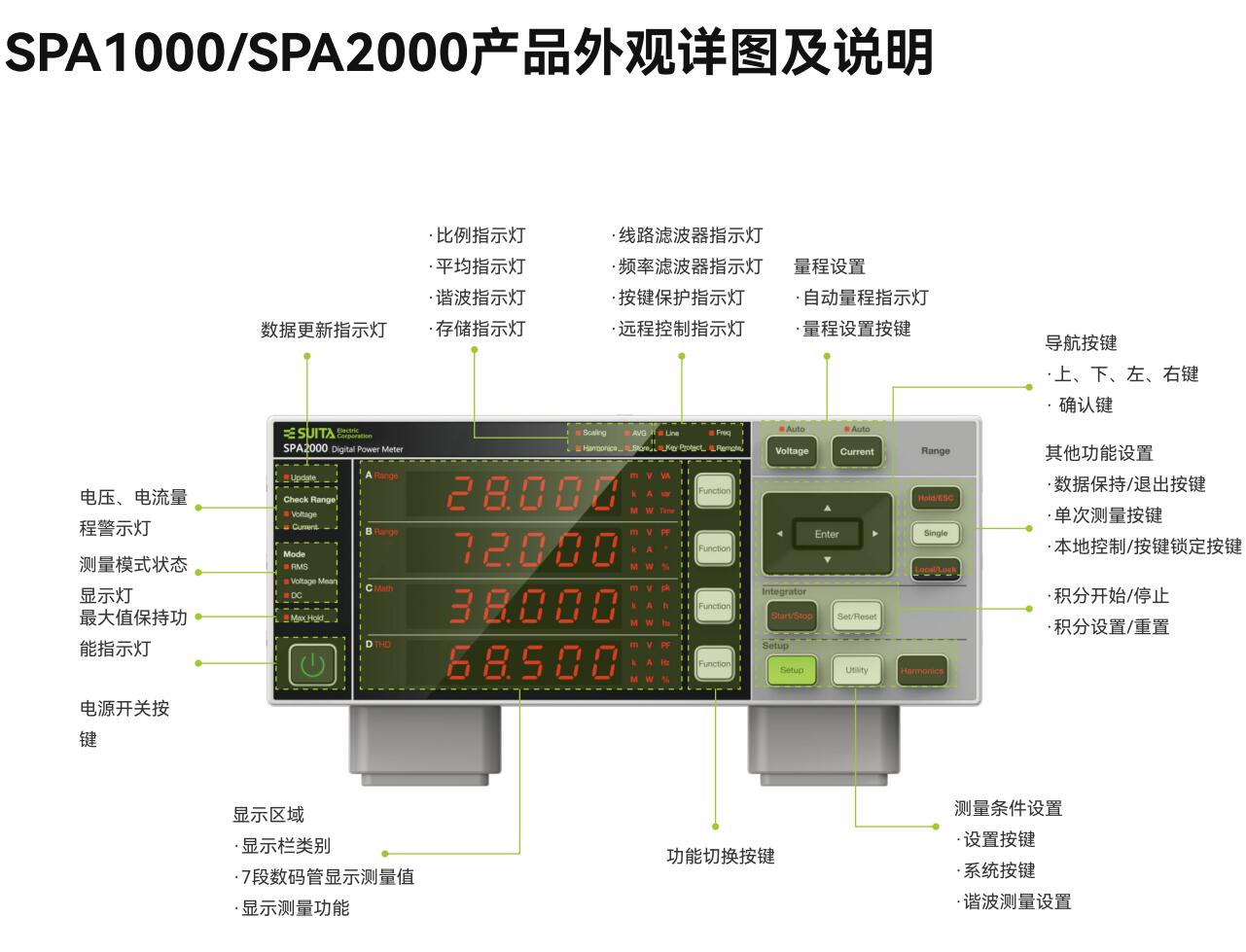

数字功率计SPA3000/SPA2000/SPA1000
功率精度：±（读数的0.1%+量程的0.05%）
带宽：DC，0.1Hz～100KHz
所有参数同时测量
可对功率、电流进行积分以确定设备的平均功耗配备约4G内部存储，便于客户进行测量数据的保存可用电压输出型电流钳或电流传感器测量，以扩大仪器的测量电流范围
D/A输出用于将电压、电流、功率等测量数据输出到数据记录仪或其他设备（±5V DC输出、16bit转换分辨率），
配有上位机软件，用户可以在远程PC端对仪器实现远程控制、显示和数据处理。同时可以显示数值、波形等，
功能优势和特点
宽范围电流测量
电流测量范围从微安到几十安电流，不仅可以测量单个测量工序的大电流和小电流，而且可以测量用电设备从待机状态到正常工作状态大动态范围的电流变化，一台仪器、一个模块就可以完成。
所有参数同时测量
可以测量所有交直流参数，无需变换测量模式就可以同 时执行积分测量和谐波测量。
快速显示及数据更新率
拥有快速显示功能，并且数据更新率最快可达100ms，可以缩短用户测试程序的时间。
峰值保持功能
可以保持显示测量过程中相关数值的最大值，以便观察 测量过程中的最大值。能保持显示以下测量功能的最大 值：电压与电流的RMS/MEAN/DC/PEAK值、功率峰值、有功功率、无功功率和视在功率。
配置参数保存和载入
保存配置文件，方便在后期遇到类似的测量环境时可以 快速载入已保存的配置文件，减少用户再次设置参数的 时间。
用于测量记录的D/A输出
D/A输出用于将电压、电流、功率和其他测量数据输出到 数据记录仪或其他设备（±5V DC输出)。
比较器功能
测量值与设定值进行比较，根据比较结果，输出+5﹑0﹑-5v的值。
电流传感器输入
测量大电流时，可以使用电压输出型电流钳或电流传感 器测量，以扩大仪器的测量电流范围。
运算功能设置
仪器支持多种运算功能，可设置显示效率、峰值因数、四则运算结果和平均有功功率的值。
数据存储功能
可将测量数据进行存储，仪器内部最大可用存储空间为4GB。已存储的数据不能在仪器显示框中直接读取，可以通过通信功能，已存储的测量数据可使用计算机进行数
据分析或者连接应用软件进行分析。
SUITA PA Viewer软件
SUITA PA Viewer软件是一款PC应用软件，用户可以在远
程PC端对仪器实现远程控制，在PC显示屏上更直观地显示仪器的测量结果，显示的测量数据包含数值、波形、趋 势、棒图等形式。用户可通过网络接口将仪器连接至电脑。
| 信号输入输入端类型 |
电压： 插入式端子(安全端子) 电流： 接线柱 电流传感器： 绝缘 BNC 接口 |
| 输入类型 |
电压： 浮地输入，电阻分压方式 电流： 浮地输入，分流器输入方式 |
| 测量量程（电压） |
6V,10V,15V,30V,60V,100V,150V,300V,600V（峰值因数3） 3V,5V,7.5V,15V,30V,50V,75V,150V,300V（峰值因数6） |
| 测量量程（电流） |
•直接输入 SPA1000: 5mA,10mA,20mA,50mA,100mA,200mA,500mA,1A,2A,5A,10A,20A（峰值因数3） 2.5mA,5mA,10mA,25mA,50mA,100mA,250mA,500mA,1A,2.5A,5A,10A（峰值因数6） SPA2000: 1A,2A,5A,10A,20A,50A（峰值因数3） 500mA,1A,2.5A,5A,10A,25A（峰值因数6） •外部电流传感器 EX1: 2.5V,5V,10V（峰值因数3） 1.25V,2.5V,5V（峰值因数6） EX2: 50mV,100mV,200mV,500mV,1V,2V（峰值因数3） 25mV,50mV,100mV,250mV,500mV,1V（峰值因数6） |
| 信号输入 | |
| 输入阻抗 |
电压
输入电阻约2MΩ，输入电容约13pF（与电阻并联方式） |
|
连续最 大输入值 |
电压 1.5kV的峰值和1kV电压有效值中取较小值 电流 •直接输入 SPA1000: 5mA~200mA时，连续过载保护为2.5A 0.5A~20A时，连续过载保护为30A SPA2000: 100A的峰值和55A电流有效值中取较小值 •外部电流传感器 峰值电流低于量程的5倍 |
| A/D 转换器 |
电压和电流输入同时转换 分辨率:16位 最大转换速率: 10μs |
| 自动量程功能 |
量程升档（满足以下任意一个条件） •Urms或Irms超过当前设置量程的110% •输入信号的Upk或Ipk值超过当前设置量程的330%（峰值因数为6时为660%）时 •量程降档（满足以下所有条件） •Urms或Irms小于等于测量量程的30% •输入信号的Upk、Ipk值小于下档量程的300%（峰值因数为6时为600%以下）时 |
