Micsig麦科信 RCP500罗氏线圈柔性交流电流探头 500Apk示波器通用

发布时间:2024-09-17 14:57:59 作者:深圳市君达时代仪器有限公司 阅读: 852 次
Micsig麦科信 RCP500罗氏线圈柔性交流电流探头 500Apk示波器通用带宽:15-300kHz 输出灵敏度:10mV/A,典型精度:1% 测量范围:200mApk-500Apk

Micsig麦科信 RCP500罗氏线圈柔性交流电流探头 500Apk示波器通用

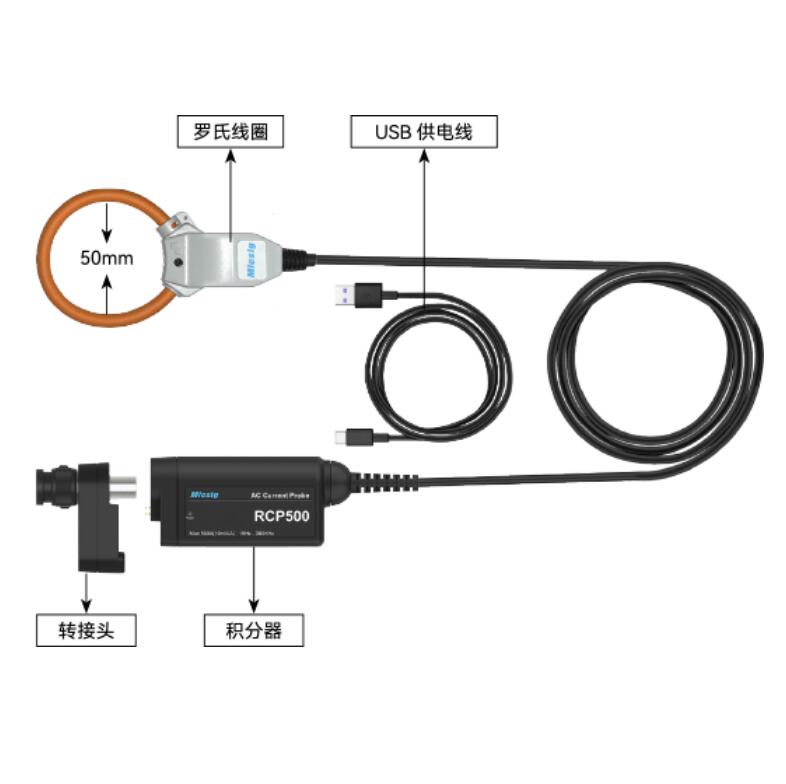

罗氏线圈电流探头RCP500
带宽:15-300kHz 输出灵敏度:10mV/A
典型精度:1% 测量范围:200mApk-500Apk

1.钳体纤细,足够灵活,测量方便,无须破坏导体;
2.带宽为15~300kHz,最大测量电流达500Apk;
3.适配Micsig UPI有源探头接口,即插即用,无需额外供电;
4.安全便捷,无过载危险; 标配Micsig专用转接头PA05,可 适配Micsig品牌之外 的其他示波器

交流电流探头可测量波形复杂的电流信号,如功率器件的瞬态冲击电流,三相供电系统的正弦电流、测量电流的谐波构成、IGBT、MOSFET 管电流测量等。

型号    RCP500
带宽 15Hz-300kHz (-3dB )
测量范围 200mApk-500Apk
输出连接器 可供电BNC / 外接BNC
输出灵敏度 10mV/A
典型精度    1%
相位精度    ≤0.8° (45Hz-66Hz)
温度系数    使用温度范围内加上0.05×精度规格/℃ (23℃±5℃以外)
导体位置的影响    ±1%以内(与中心部分的偏差)
外部磁场的影响    1.5%   f.s.以下(400A/m,50Hz/60Hz)
偏置电压    ±1mV 以下
耐压    AC   10kV RMS (1分钟)
(50Hz/60Hz)
(仅罗氏线圈部分)
输出阻抗    高阻
输出噪声    <2mV rms
可测量导体直径    ≤Φ50mm
供电    DC 5V
导线长(积分器到罗氏线圈)    2米(可定制)
积分器尺寸    37*22*82mm
罗氏线圈内直径    50mm(可定制)
罗氏线圈截面直径    约φ6mm
环境
使用温度    -20-70℃
储存温度    -30℃-70℃
使用湿度    最大80%,无凝结
使用高度    海拔高度≤2000m
使用场所    室内使用,污染度2
